Sơ đồ chi tiết máy & phụ tùng Makita HS0600
Máy cưa đĩa 260MM · 87 mã phụ tùng
Tài liệu: Makita Việt Nam · bản 2021/05 · Xem bản gốc (PDF)

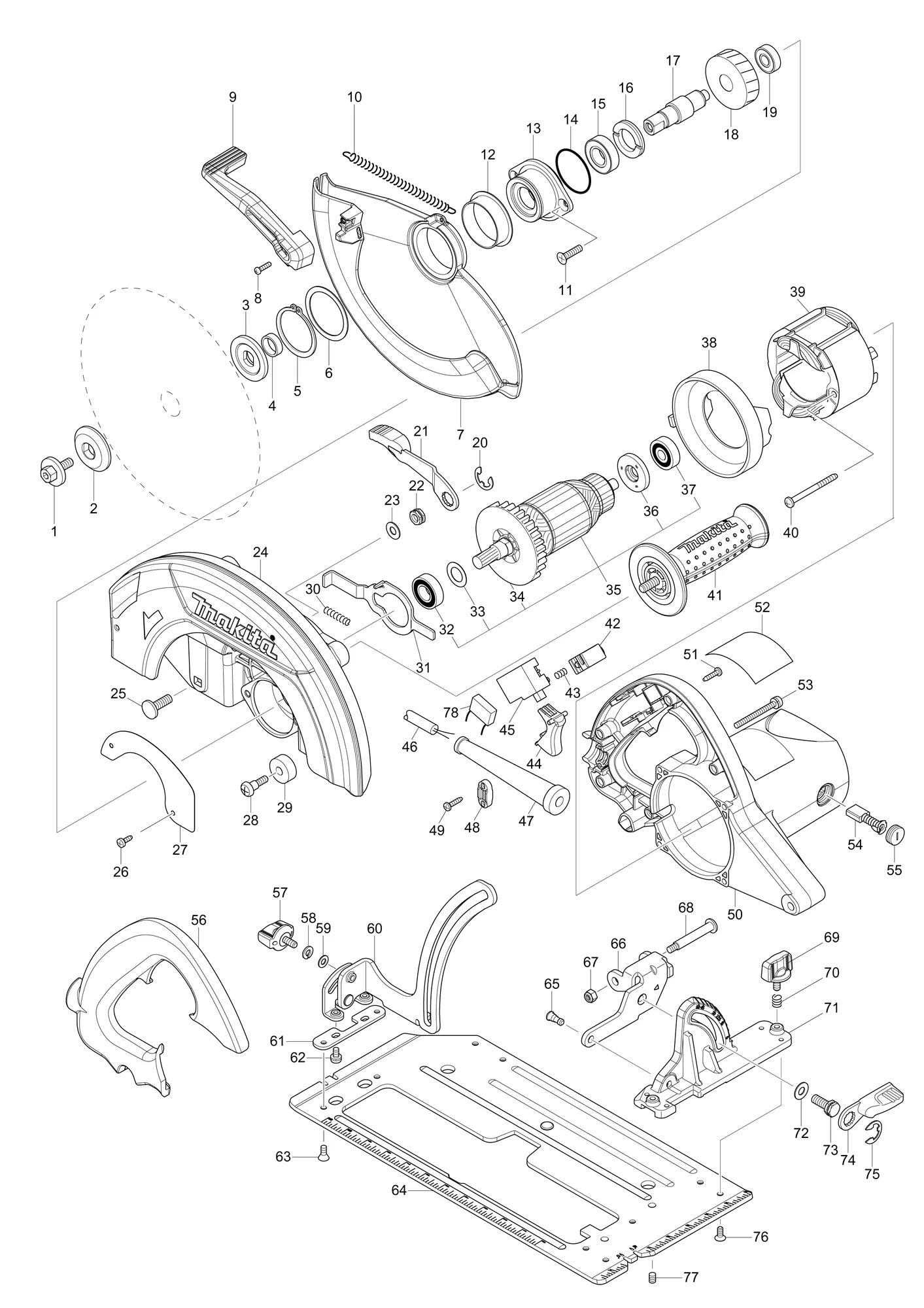

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 251519-4 | Bu lông lục giác chìm M8X25HEX.SOCKET HEX.BOLT M8X25 | 1 | ||
| 2 | 224325-0 | Bích ngoài 45OUTER FLANGE 45 | 1 | ||
| 3 | 224494-7 | Bích trong 45INNER FLANGE 45 | 1 | ||
| 4 | 257279-6 | Vòng 17RING 17 | 1 | ||
| 5 | 961202-2 | Phanh S-45RETAINING RING S-45 | 1 | ||
| 6 | 267219-6 | Long đen phẳng 45FLAT WASHER 45 | 1 | ||
| 7 | 319527-2 | Nắp an toànSAFETY COVER | 1 | ||
| 8 | 265178-8 | Vít đầu tròn M4X16PAN HEAD SCREW M4X16 | 1 | ||
| 9 | 457318-4 | Cần gạt 126LEVER 126 | 1 | ||
| 10 | 232356-5 | Lò xo căng 6TENSION SPRING 6 | 1 | ||
| 11 | 265031-8 | Vít đầu bằng và M6X2+ COUNTERSUNK HEAD SCREW M6X2 | 2 | ||
| 12 | 457317-6 | Miếng đệmSPACER | 1 | ||
| 13 | 319529-8 | Ổ đỡ vòng biBEARING BOX | 1 | ||
| 14 | 213560-5 | Gioăng chữ O 44O RING 44 | 1 | ||
| 14-1 | 213676-6 | Gioăng chữ O 53O RING 53 | 1 | Mã thay thế: không thay được cho nhau | |
| 15 | 210301-0 | Vòng bi 6003DDWBALL BEARING 6003DDW | 1 | ||
| 16 | 285809-3 | Tấm chặn vòng bi 23-36BEARING RETAINER 23-36 | 1 | ||
| 17 | 326877-8 | Trục chínhSPINDLE | 1 | ||
| 18 | 226523-2 | Bánh răng nghiêng 39HELICAL GEAR 39 | 1 | ||
| 19 | 210141-6 | Vòng bi 6000DDWBALL BEARING 6000DDW | 1 | ||
| 20 | 257953-6 | Vòng chặn cung E-12BOW STOP RING E-12 | 1 | ||
| 21 | 271432-0 | Cần gạt 107LEVER 107 | 1 | ||
| 22 | 252199-9 | Đai ốc lục giác M8-13HEX. NUT M8-13 | 1 | ||
| 23 | 941201-0 | Long đen phẳng 8FLAT WASHER 8 | 1 | ||
| 24 | 144284-1 | Hộp lưỡi (nguyên bộ)BLADE CASE COMPLETE | 1 | ||
| ↳ C10 | 213459-4 | Gioăng chữ O 32O RING 32 | 1 | ||
| 25 | 266396-1 | Bu lông cổ vuông đầu bằng M8X24FLATHEAD SQUARENECKBOLT M8X24 | 1 | ||
| 26 | 266026-4 | Vít tự ren đầu dù 4X12 (CT)TAPPING SCREW BIND CT 4X12 | 2 | ||
| 27 | 347123-6 | Tấm cheCOVER PLATE | 1 | ||
| 28 | 251518-6 | Vít đầu tròn và M6+ PAN HEAD SCREW M6 | 1 | ||
| 29 | 262007-6 | Vòng cao su 8RUBBER RING 8 | 1 | ||
| 30 | 233264-3 | Lò xo nén 5COMPRESSION SPRING 5 | 1 | ||
| 31 | 344844-1 | Khóa trụcSHAFT LOCK | 1 | ||
| 32 | 211236-8 | Vòng bi 6002DDWBALL BEARING 6002DDW | 1 | ||
| 33 | 267164-5 | Long đen phẳng 15FLAT WASHER 15 | 1 | ||
| 34 | 240003-4 | Cánh quạt 80FAN 80 | 1 | ||
| 35 | 516818-4 | Cụm rotor 220VARMATURE ASS'Y 220V | 1 | Gồm các mục 32-34,36,37 | |
| 36 | 681630-2 | Long đen cách điệnINSULATION WASHER | 1 | ||
| 37 | 211066-7 | Vòng bi 6200LLBBALL BEARING 6200LLB | 1 | ||
| 38 | 417114-2 | Tấm chắnBAFFLE PLATE | 1 | ||
| 39 | 596208-7 | Cụm stator 220VFIELD ASS'Y 220V | 1 | ||
| ↳ C10 | 654020-2 | Cầu đấu dây vòngRING TERMINAL | 2 | ||
| ↳ C20 | 654502-4 | Đầu nối P-2CONNECTOR P-2 | 2 | ||
| 40 | 266044-2 | Vít tự ren 5X60TAPPING SCREW 5X60 | 2 | ||
| 41 | 144285-9 | Tay cầm phụ 36 (nguyên bộ)GRIP 36 COMPLETE | 1 | ||
| 42 | 417116-8 | Nút khóa giữ còLOCK-ON BUTTON | 1 | ||
| 43 | 233284-7 | Lò xo nén 5COMPRESSION SPRING 5 | 1 | ||
| 44 | 417115-0 | Cần gạt công tắcSWITCH LEVER | 1 | ||
| 45 | 651984-1 | Công tắc TG71B-2SWITCH TG71B-2 | 1 | ||
| 46 | 691015-4 | Dây nguồn 0.75-2-2.5POWER SUPPLY CORD 0.75-2-2.5 | 1 | ||
| 47 | 682564-2 | Ống chống gập dây nguồnCORD GUARD | 1 | ||
| 48 | 687140-7 | Kẹp giữ dây nguồnSTRAIN RELIEF | 1 | ||
| 49 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 50 | 151848-4 | Vỏ động cơ (nguyên bộ)MOTOR HOUSING COMPLETE | 1 | ||
| ↳ C10 | 643653-8 | Giá chổi than 6.5-13.5BRUSH HOLDER 6.5-13.5 | 2 | ||
| 51 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 5 | ||
| 52 | 852Y38-9 | Nhãn máy HS0600HS0600 NAME PLATE | 1 | ||
| 53 | 911273-9 | Vít đầu tròn M5X50PAN HEAD SCREW M5X50 | 4 | ||
| 54 | B-80329 | Bộ chổi than CB-153ACARBON BRUSH SET CB-153A | 1 | ||
| 55 | 643650-4 | Nắp chổi than 6.5-13.5BRUSH HOLDER CAP 6.5-13.5 | 2 | ||
| 56 | 417118-4 | Ốp tay cầmHANDLE COVER | 1 | ||
| 57 | 265798-8 | Vít vặn tay M6X14THUMB SCREW M6X14 | 1 | ||
| 58 | 942151-2 | Long đen vênh 6SPRING WASHER 6 | 1 | ||
| 58-1 | 253428-3 | Long đen vênh 6SPRING WASHER 6 | 1 | Mã thay thế: thay được cho nhau | |
| 59 | 941151-9 | Long đen phẳng 6FLAT WASHER 6 | 1 | ||
| 60 | 144526-3 | Dẫn hướng sâu (nguyên bộ)DEPTH GUIDE COMPLETE | 1 | ||
| 61 | 347124-4 | TấmPLATE | 1 | ||
| 62 | 251212-0 | Vít đầu phẳng và M5X13+ FLAT HEAD SCREW M5X13 | 2 | ||
| 63 | 912202-5 | Vít đầu bằng M5X8COUNTERSUNK HEAD SCREW M5X8 | 2 | ||
| 64 | 347211-9 | ĐếBASE | 1 | ||
| 65 | 256351-1 | Chốt vai 6-7SHOULDER PIN 6-7 | 1 | ||
| 66 | 347122-8 | Dẫn hướng gócANGULAR GUIDE | 1 | ||
| 67 | 252014-7 | Đai ốc hãm lục giác M6-10HEX. LOCK NUT M6-10 | 1 | ||
| 68 | 251528-3 | Vít đầu tròn và M6+ PAN HEAD SCREW M6 | 1 | ||
| 69 | 265798-8 | Vít vặn tay M6X14THUMB SCREW M6X14 | 1 | ||
| 70 | 233376-2 | Lò xo nén 8COMPRESSION SPRING 8 | 1 | ||
| 71 | 319528-0 | Tấm gócANGULAR PLATE | 1 | ||
| 72 | 941201-0 | Long đen phẳng 8FLAT WASHER 8 | 1 | ||
| 73 | 251520-9 | Bu lông lục giác M8X20HEX. BOLT M8X20 | 1 | ||
| 74 | 272253-3 | Cần gạt 56LEVER 56 | 1 | ||
| 75 | 257953-6 | Vòng chặn cung E-12BOW STOP RING E-12 | 1 | ||
| 76 | 912212-2 | Vít đầu bằng M5X12COUNTERSUNK HEAD SCREW M5X12 | 5 | ||
| 77 | 266208-8 | Vít trí lục giác chìm M6X8 (CUP POINT)H.S.SET SCREW(CUP POINT)M6X8 | 2 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | 164367-1 | Thước dẫn hướngGUIDE RULE | 1 | ||
| A02 | 410047-0 | Giá giữ cờ lê 5.6WRENCH HOLDER 5.6 | 1 | ||
| A03 | 792087-3 | Lưỡi cưa kết hợp răng mũi đục 260CHISEL T. COMBI. SAW BLADE 260 | 1 | ||
| A04 | 783204-6 | Chìa lục giác 6HEX. WRENCH 6 | 1 | ||
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
