Sơ đồ chi tiết máy & phụ tùng Makita JV103D
Máy cưa lọng dùng pin · 92 mã phụ tùng · Áp dụng: JV103DSYJ, JV103DSAJ, JV103DSMJ
Tài liệu: Makita Việt Nam · bản 2021/08 · Xem bản gốc (PDF)

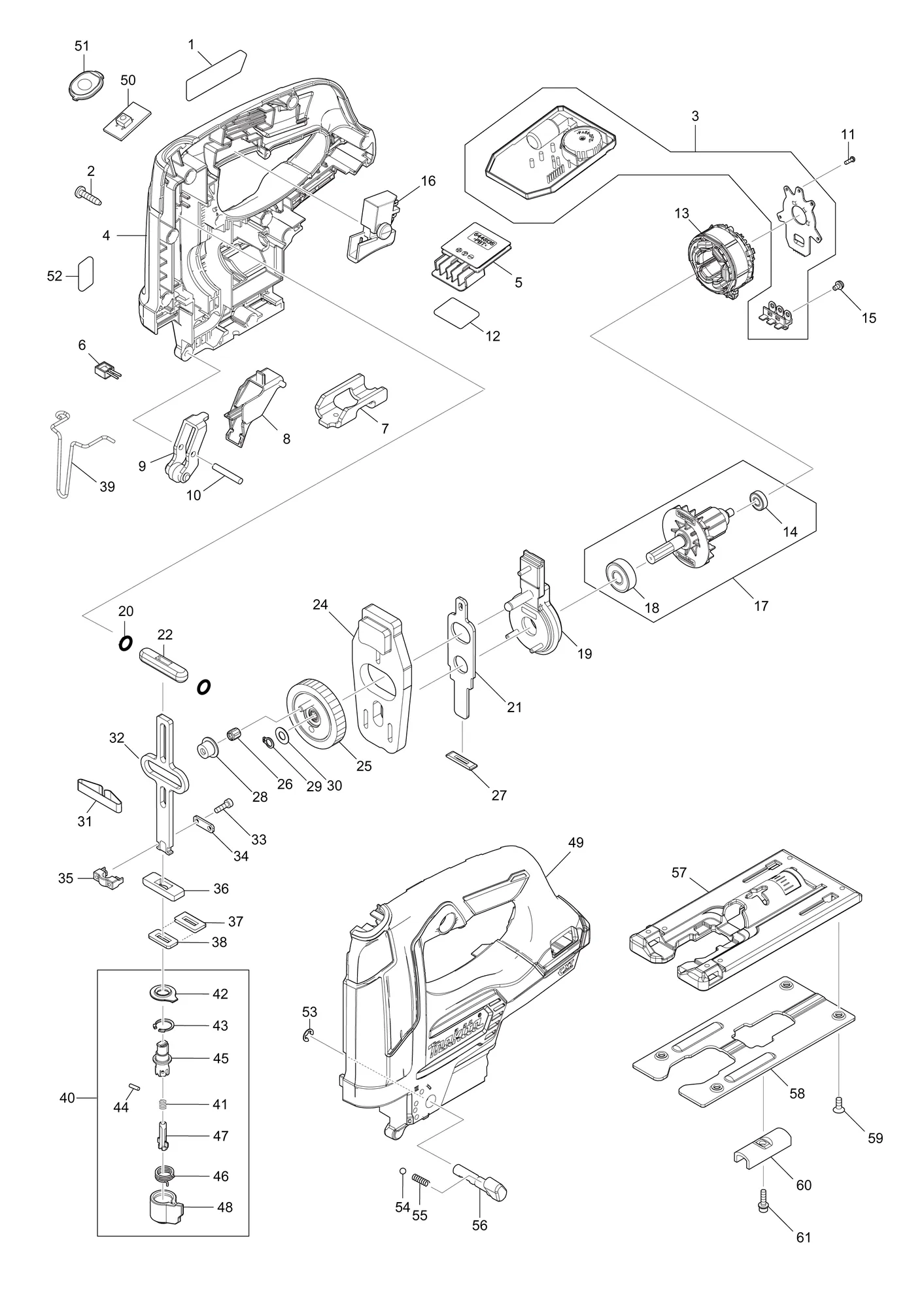

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 853P71-0 | Nhãn máy JV103DJV103D NAME PLATE | 1 | ||
| 2 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 10 | ||
| 3 | 620711-7 | Bộ điều khiểnCONTROLLER | 1 | ||
| 3-1 | 620907-0 | Bộ điều khiểnCONTROLLER | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 4 | 183H18-5 | Bộ vỏHOUSING SET | 1 | Gồm các mục 49 | |
| 5 | 644813-5 | Cầu đấu dâyTERMINAL | 1 | ||
| 6 | 620713-3 | Mạch đèn LEDLED CIRCUIT | 1 | ||
| 7 | 347251-7 | Giá giữHOLDER | 1 | ||
| 8 | 457866-3 | Dẫn hướng chặnRETAINER GUIDE | 1 | ||
| 9 | 144629-3 | Chặn (nguyên bộ)RETAINER COMPLETE | 1 | ||
| 10 | 256206-0 | Chốt 4PIN 4 | 1 | ||
| 11 | 266490-9 | Vít tự ren PT2X6TAPPING SCREW PT 2X6 | 3 | ||
| 12 | 853P79-4 | Nhãn số seri JV103DJV103D SERIAL NO. LABEL | 1 | ||
| 13 | 629281-3 | Stator | 1 | ||
| 14 | 211157-4 | Vòng bi 695ZZBALL BEARING 695ZZ | 1 | ||
| 15 | 652069-6 | Vít đầu phẳng M3X6FLAT HEAD SCREW M3X6 | 3 | ||
| 16 | 650251-1 | Công tắc SGEL106C-4SWITCH SGEL106C-4 | 1 | ||
| 17 | 519452-9 | Cụm rotorROTOR ASSY | 1 | Gồm các mục 14,18 | |
| 17-1 | 519452-9 | Cụm rotorROTOR ASSY | 1 | Gồm các mục 14,18; Mã thay thế: thay được cho nhau | |
| 18 | 210005-4 | Vòng bi 608DDWBALL BEARING 608DDW | 1 | ||
| 19 | 144820-3 | Hộp vòng bi (nguyên bộ)BEARING CASE COMPLETE | 1 | ||
| 20 | 213038-8 | Gioăng chữ O 5O RING 5 | 2 | ||
| 21 | 347249-4 | Tấm đẩyPUSH PLATE | 1 | ||
| 22 | 313082-6 | Dẫn hướng con trượtSLIDER GUIDE | 1 | ||
| 24 | 310812-6 | Tấm cân bằngBALANCE PLATE | 1 | ||
| 25 | 144630-8 | Bánh răng (nguyên bộ)GEAR COMPLETE | 1 | ||
| 26 | 212965-6 | Lồng kim 407NEEDLE CAGE 407 | 1 | ||
| 27 | 416703-0 | Phớt bụiDUST SEAL | 1 | ||
| 28 | 257804-3 | Ống lót vai 7SHOULDER SLEEVE 7 | 1 | ||
| 29 | 961002-0 | Phanh S-6RETAINING RING S-6 | 1 | ||
| 30 | 253715-0 | Long đen phẳng 6FLAT WASHER 6 | 1 | ||
| 31 | 232183-0 | Lò xo láLEAF SPRING | 1 | ||
| 32 | 347250-9 | Nút gạt đảo chiềuSLIDER | 1 | ||
| 33 | 266177-3 | Bu lông lục giác chìm M3X10HEX. SOCKET HEAD BOLT M3X10 | 2 | ||
| 34 | 347247-8 | TấmPLATE | 1 | ||
| 35 | 310811-8 | Kẹp lưỡiBLADE CLAMP | 1 | ||
| 36 | 313086-8 | Đỡ con trượtSLIDER SUPPORT | 1 | ||
| 37 | 344686-3 | Tấm phớtSEAL PLATE | 1 | ||
| 38 | 423307-1 | Phớt mút PUPOLY URETANE SPONGE SEAL | 1 | ||
| 39 | 323748-0 | Dây an toànSAFETY WIRE | 1 | ||
| 40 | 135941-2 | Cụm dẫn hướng lưỡiBLADE GUIDE ASS'Y | 1 | Gồm các mục 41-48 | |
| 41 | 233314-4 | Lò xo nén 4COMPRESSION SPRING 4 | 1 | ||
| 42 | 424437-1 | Nắp chắn bụiDUST COVER | 1 | ||
| 43 | 962063-3 | Phanh R-13RETAINING RING R-13 | 1 | ||
| 44 | 256528-8 | Chốt 2PIN 2 | 1 | ||
| 45 | 310810-0 | Dẫn hướng lưỡiBLADE GUIDE | 1 | ||
| 46 | 233591-8 | Lò xo xoắn 10TORSION SPRING 10 | 1 | ||
| 47 | 310485-5 | Chốt khóa trụcLOCK PIN | 1 | ||
| 48 | 452850-3 | Giá giữ miếng chènINSERT HOLDER | 1 | ||
| 49 | 183H18-5 | Bộ vỏHOUSING SET | 1 | Gồm các mục 4 | |
| 50 | 620715-9 | Bộ công tắcSWITCH UNIT | 1 | ||
| 51 | 142303-7 | Tấm công tắc (nguyên bộ)SWITCH PLATE COMPLETE | 1 | ||
| 53 | 961011-9 | Vòng chặn E-4STOP RING E-4 | 1 | ||
| 54 | 216008-6 | Bi thép 4STEEL BALL 4 | 1 | ||
| 55 | 233151-6 | Lò xo nén 4COMPRESSION SPRING 4 | 1 | ||
| 56 | 271441-9 | Cần gạt 19LEVER 19 | 1 | ||
| 57 | 319620-2 | ĐếBASE | 1 | ||
| 58 | 345441-6 | Tấm đếBASE PLATE | 1 | ||
| 59 | 912107-9 | Vít đầu bằng M4X8COUNTERSUNK HEAD SCREW M4X8 | 4 | ||
| 60 | 344685-5 | Tấm kẹpCLAMP PLATE | 1 | ||
| 61 | 922128-3 | Bu lông lục giác chìm M4X16HEX. SOCKET HEAD BOLT M4X16 | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | A-85628 | Lưỡi cưa lọng NO.B10JIGSAW BLADE NO.B10 | 1 | ||
| A02 | 783201-2 | Chìa lục giác 3HEX. WRENCH 3 | 1 | ||
| A03 | 457867-1 | Tấm cheCOVER PLATE | 1 | ||
| A04B | 821549-5 | Hộp nhựa đầu nối (TYPE 1)CONNECTOR PLASTIC CASE (TYPE1) | 1 | Chỉ bản JV103DSYJ | |
| Phụ tùng | |||||
| ↳ C10 | 453974-8 | Chốt càiLATCH | 4 | ||
| Phụ kiện kèm theo máy | |||||
| A04C | 821549-5 | Hộp nhựa đầu nối (TYPE 1)CONNECTOR PLASTIC CASE (TYPE1) | 1 | Chỉ bản JV103DSAJ | |
| Phụ tùng | |||||
| ↳ C10 | 453974-8 | Chốt càiLATCH | 4 | ||
| Phụ kiện kèm theo máy | |||||
| A04D | 821549-5 | Hộp nhựa đầu nối (TYPE 1)CONNECTOR PLASTIC CASE (TYPE1) | 1 | Chỉ bản JV103DSMJ | |
| Phụ tùng | |||||
| ↳ C10 | 453974-8 | Chốt càiLATCH | 4 | ||
| Phụ kiện kèm theo máy | |||||
| A05B | 839186-1 | Khay trongINNER TRAY | 1 | Chỉ bản JV103DSYJ | |
| A05C | 839186-1 | Khay trongINNER TRAY | 1 | Chỉ bản JV103DSAJ | |
| A05D | 839186-1 | Khay trongINNER TRAY | 1 | Chỉ bản JV103DSMJ | |
| A06B | 813P35-6 | Nhãn chỉ báo JV103DSYJJV103DSYJ INDICATION LABEL | 1 | Chỉ bản JV103DSYJ | |
| A06C | 813P48-7 | Nhãn chỉ báo JV103DSAJJV103DSAJ INDICATION LABEL | 1 | Chỉ bản JV103DSAJ | |
| A06D | 813P57-6 | Nhãn chỉ báo JV103DSMJJV103DSMJ INDICATION LABEL | 1 | Chỉ bản JV103DSMJ | |
| Phụ tùng | |||||
| A06-1C | 813P49-5 | Nhãn chỉ báo JV103DSAJJV103DSAJ INDICATION LABEL | 1 | Mã thay thế: thay được cho nhau | |
| A06-1D | 813P58-4 | Nhãn chỉ báo JV103DSMJJV103DSMJ INDICATION LABEL | 1 | Mã thay thế: thay được cho nhau | |
| Phụ kiện kèm theo máy | |||||
| A07B | 813P37-2 | Nhãn hộp nhựa JV103DSYJJV103DSYJ PLASTIC CASE LABEL | 2 | Chỉ bản JV103DSYJ | |
| A07C | 813P51-8 | Nhãn hộp nhựa JV103DSAJJV103DSAJ PLASTIC CASE LABEL | 2 | Chỉ bản JV103DSAJ | |
| A07D | 813P61-5 | Nhãn hộp nhựa JV103DSMJJV103DSMJ PLASTIC CASE LABEL | 2 | Chỉ bản JV103DSMJ | |
| A08B | 197393-5 | Bộ pin BL1016BATTERY BL1016 SET | 2 | Chỉ bản JV103DSYJ | |
| A08C | 197396-9 | Bộ pin BL1021BBATTERY BL1021B SET | 2 | Chỉ bản JV103DSAJ | |
| A08D | 197406-2 | Bộ pin BL1041BBATTERY BL1041B SET | 2 | Chỉ bản JV103DSMJ | |
| Phụ tùng | |||||
| A08-1C | 197396-9 | Bộ pin BL1021BBATTERY BL1021B SET | 2 | Mã thay thế: thay được cho nhau | |
| A08-1D | 197406-2 | Bộ pin BL1041BBATTERY BL1041B SET | 2 | Mã thay thế: thay được cho nhau | |
| Phụ kiện kèm theo máy | |||||
| A09B | ***DC10SB | Sạc pin DC10SBDC10SB BATTERY CHARGER | 1 | Chỉ bản JV103DSYJ | |
| A09C | ***DC10SB | Sạc pin DC10SBDC10SB BATTERY CHARGER | 1 | Chỉ bản JV103DSAJ | |
| A09D | ***DC10SB | Sạc pin DC10SBDC10SB BATTERY CHARGER | 1 | Chỉ bản JV103DSMJ | |
| A10B | 456128-6 | Nắp pinBATTERY COVER | 1 | Chỉ bản JV103DSYJ | |
| A10C | 456128-6 | Nắp pinBATTERY COVER | 1 | Chỉ bản JV103DSAJ | |
| A10D | 456128-6 | Nắp pinBATTERY COVER | 1 | Chỉ bản JV103DSMJ | |
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
