Sơ đồ chi tiết máy & phụ tùng Makita LM002G
Máy dùng pin lawn mower 530MM · 185 mã phụ tùng · Áp dụng: LM002GZ
Tài liệu: Makita Việt Nam · bản 2022/11 · Xem bản gốc (PDF)

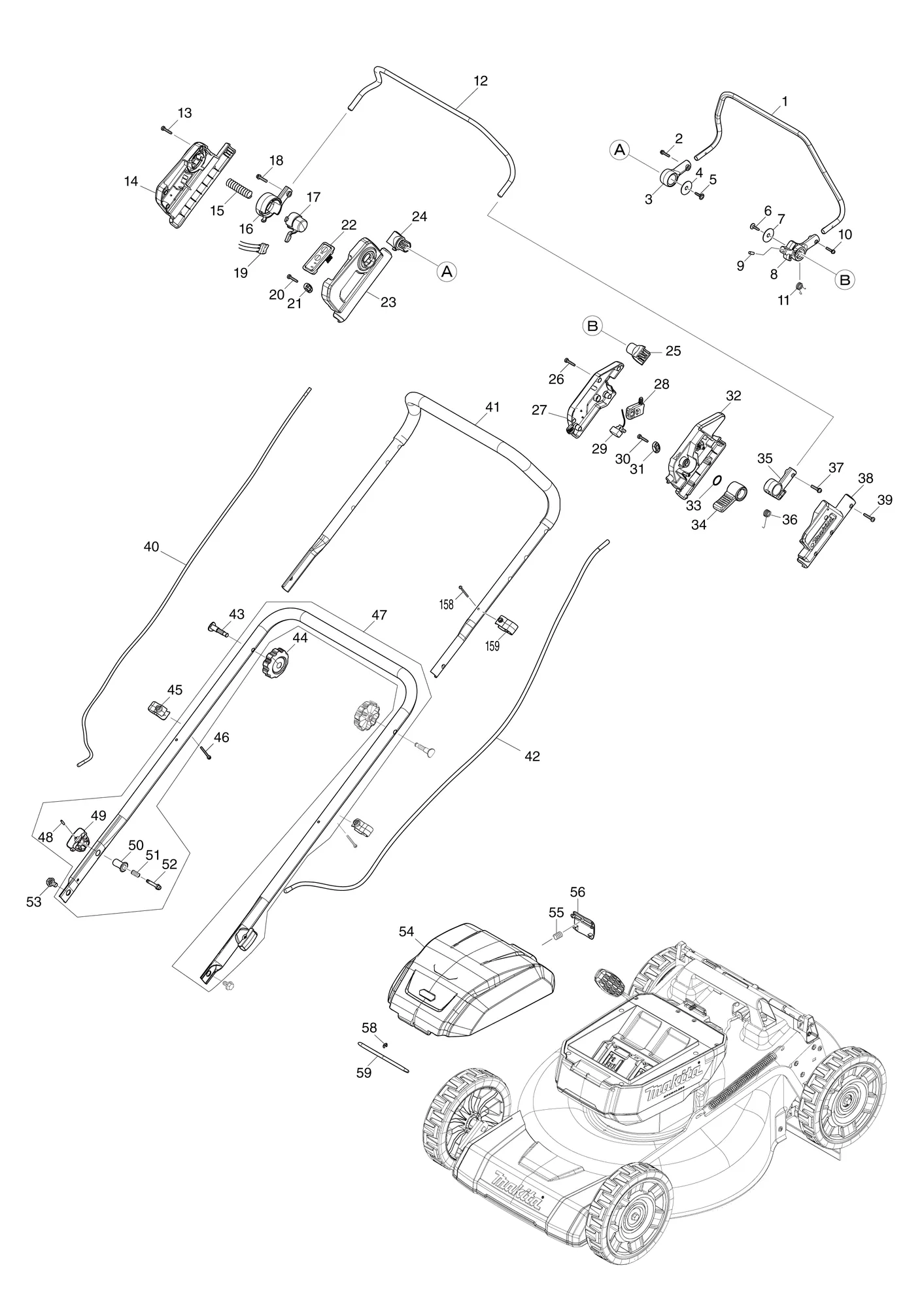

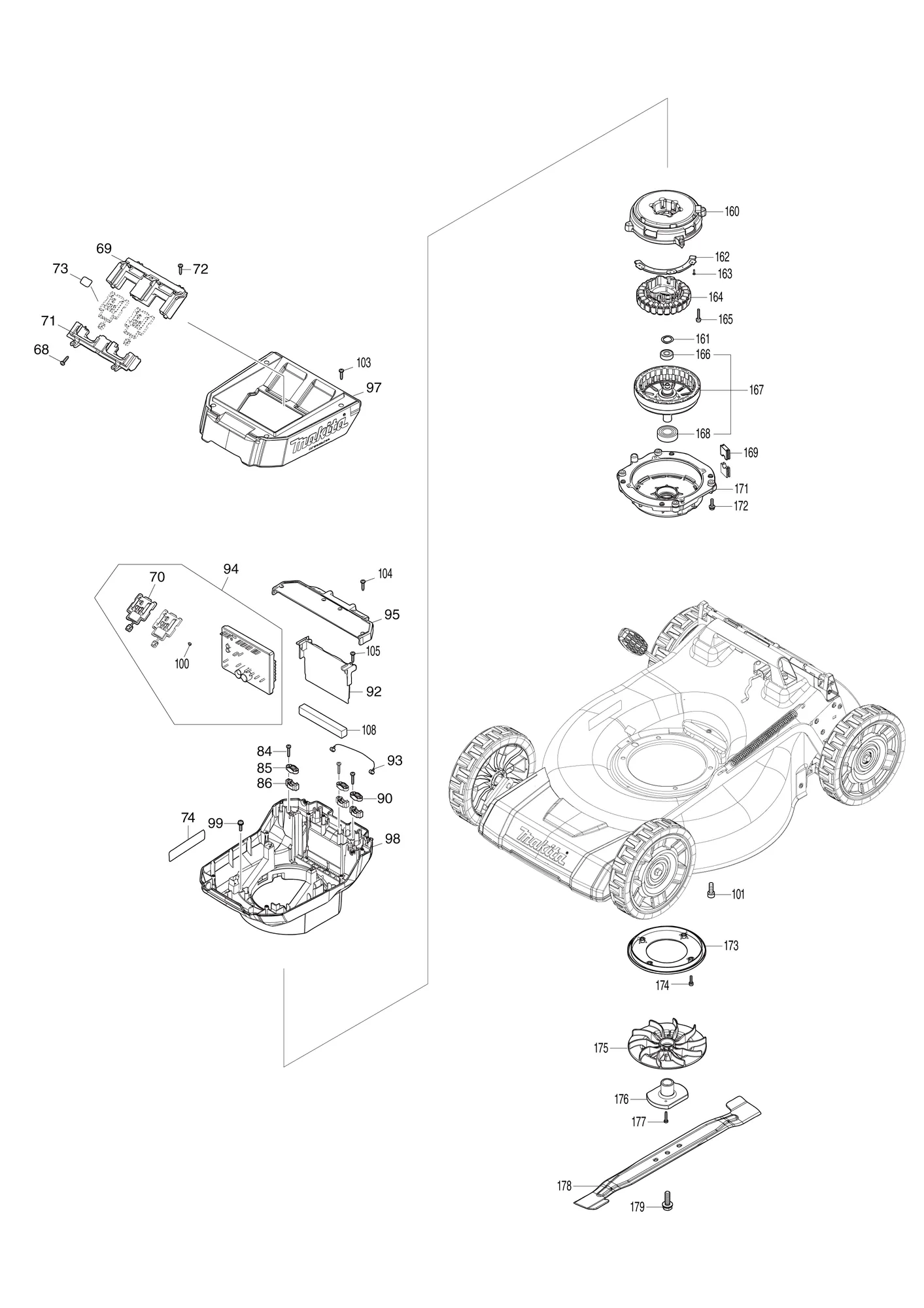

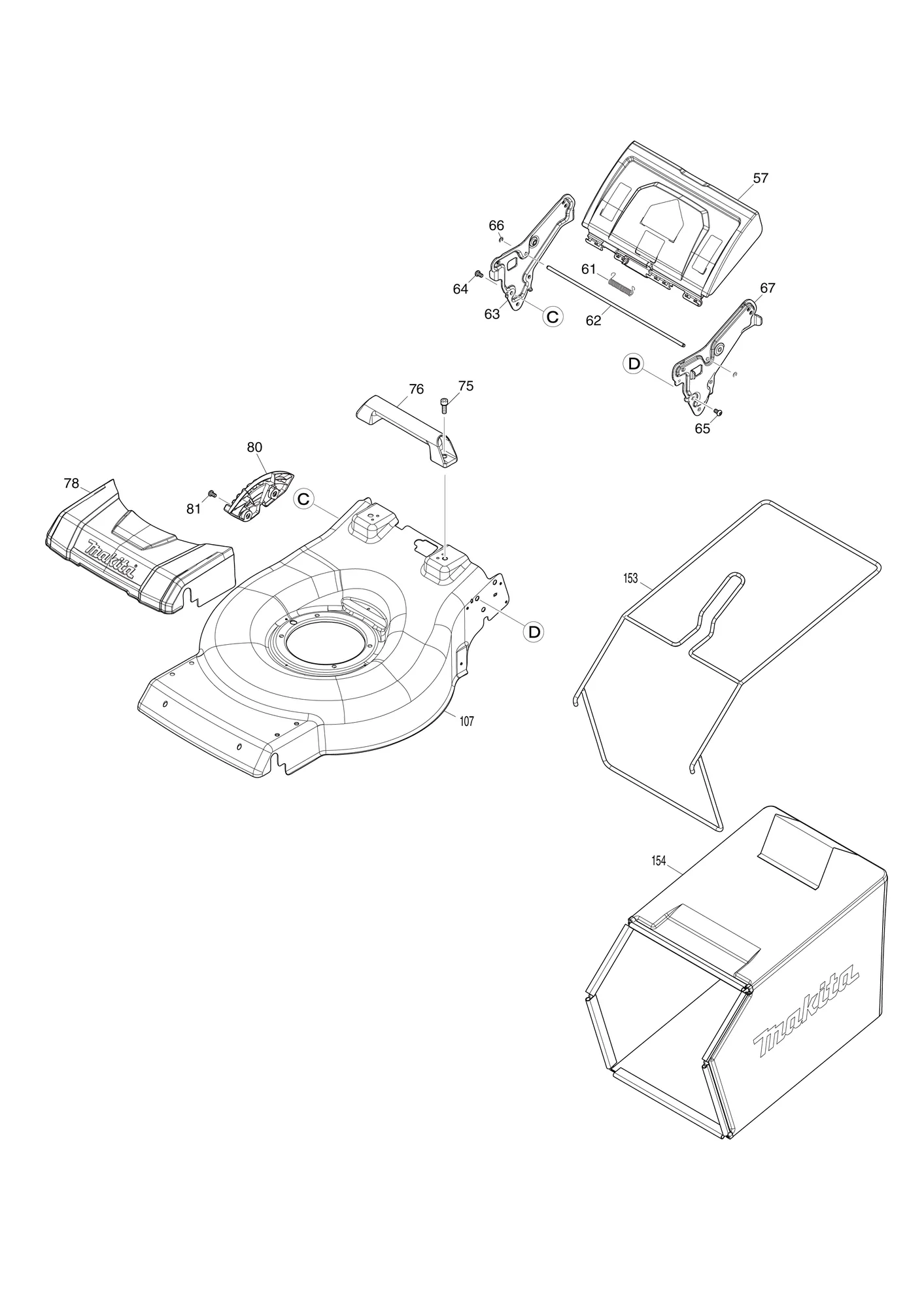

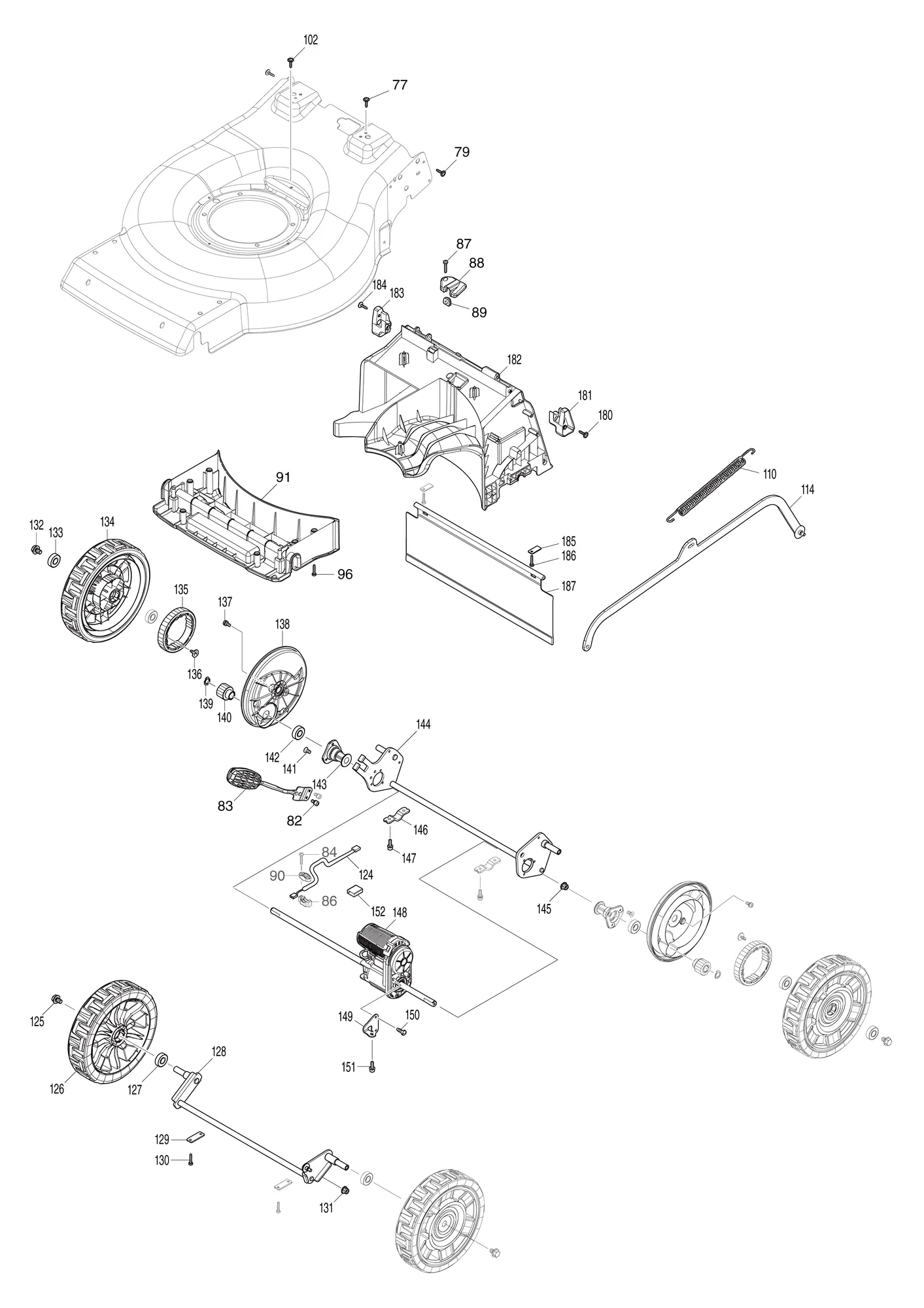

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 327425-6 | Cần gạt chủ độngDRIVING LEVER | 1 | ||
| 2 | 911138-5 | Vít đầu tròn kèm long đen M4X20P.H.SCREW M4X20 WITH WR | 1 | ||
| 3 | 459858-8 | Phải đỡ cần gạt chủ độngDRIVING LEVER SUPPORT R | 1 | ||
| ↳ C10 | 931102-0 | Đai ốc lục giác M4HEX. NUT M4 | 1 | ||
| 4 | 253814-8 | Long đen phẳng 8FLAT WASHER 8 | 1 | ||
| 5 | 265620-9 | Bích vít tự ren 4X18TAPPING SCREW FLANGE 4X18 | 1 | ||
| 6 | 265620-9 | Bích vít tự ren 4X18TAPPING SCREW FLANGE 4X18 | 1 | ||
| 7 | 253814-8 | Long đen phẳng 8FLAT WASHER 8 | 1 | ||
| 8 | 413B10-4 | Trái đỡ cần gạt chủ độngDRIVING LEVER SUPPORT L | 1 | ||
| ↳ C10 | 931102-0 | Đai ốc lục giác M4HEX. NUT M4 | 1 | ||
| 9 | 268225-4 | Chốt 5PIN 5 | 1 | ||
| 10 | 911138-5 | Vít đầu tròn kèm long đen M4X20P.H.SCREW M4X20 WITH WR | 1 | ||
| 11 | 232566-4 | Lò xo xoắn 12TORSION SPRING 12 | 1 | ||
| 12 | 327424-8 | Cần gạt công tắcSWITCH LEVER | 1 | ||
| 13 | 266424-2 | Vít tự ren 4X20TAPPING SCREW 4X20 | 6 | ||
| 14 | 183X93-7 | Bộ hộp công tắcSWITCH BOX SET | 1 | Gồm các mục 23 | |
| ↳ C10 | 8044A1-9 | Nhãn chỉ báoINDICATION LABEL | 1 | ||
| 15 | 231227-3 | Lò xo nén 15COMPRESSION SPRING 15 | 1 | ||
| 16 | 459856-2 | Phải đỡ cần gạt công tắcSWITCH LEVER SUPPORT R | 1 | ||
| ↳ C10 | 931102-0 | Đai ốc lục giác M4HEX. NUT M4 | 1 | ||
| 17 | 459857-0 | Nút tắt khóaLOCK OFF BUTTON | 1 | ||
| 18 | 911138-5 | Vít đầu tròn kèm long đen M4X20P.H.SCREW M4X20 WITH WR | 1 | ||
| 19 | 632T11-3 | Bộ công tắcSWITCH UNIT | 1 | ||
| 20 | 266424-2 | Vít tự ren 4X20TAPPING SCREW 4X20 | 2 | ||
| 21 | 687123-7 | Kẹp giữ dây nguồnSTRAIN RELIEF | 1 | ||
| 22 | 141M31-9 | Mạch công tắc (nguyên bộ)SWITCH CIRCUIT COMPLETE | 1 | ||
| ↳ C10 | 539258-9 | Cụm tấm công tắcSWITCH PLATE ASS'Y | 1 | ||
| ↳ C20 | 266490-9 | Vít tự ren PT2X6TAPPING SCREW PT 2X6 | 3 | ||
| 23 | 183X93-7 | Bộ hộp công tắcSWITCH BOX SET | 1 | Gồm các mục 14 | |
| ↳ C10 | 8044A1-9 | Nhãn chỉ báoINDICATION LABEL | 1 | ||
| 24 | 413A98-8 | Giá giữ cần gạt chủ độngDRIVING LEVER HOLDER | 1 | ||
| 25 | 413A98-8 | Giá giữ cần gạt chủ độngDRIVING LEVER HOLDER | 1 | ||
| 26 | 266424-2 | Vít tự ren 4X20TAPPING SCREW 4X20 | 5 | ||
| 27 | 183U35-3 | Bộ hộp cần gạtLEVER BOX SET | 1 | Gồm các mục 38 | |
| 28 | 651083-9 | Công tắc C3XA-1PSPMSWITCH C3XA-1PSPM | 1 | ||
| 29 | 620J45-8 | Mạch mặt sốDIAL CIRCUIT | 1 | ||
| 30 | 266424-2 | Vít tự ren 4X20TAPPING SCREW 4X20 | 2 | ||
| 31 | 687123-7 | Kẹp giữ dây nguồnSTRAIN RELIEF | 1 | ||
| 32 | 413A95-4 | Hộp cần gạt CLEVER BOX C | 1 | ||
| 33 | 213A12-2 | Gioăng chữ O 18O-RING 18 | 1 | ||
| 34 | 413B01-5 | Cần gạt tốc độSPEED LEVER | 1 | ||
| 35 | 459863-5 | Trái đỡ cần gạt công tắcSWITCH LEVER SUPPORT L | 1 | ||
| ↳ C10 | 931102-0 | Đai ốc lục giác M4HEX. NUT M4 | 1 | ||
| 36 | 232575-3 | Lò xo xoắn 12TORSION SPRING 12 | 1 | ||
| 37 | 911138-5 | Vít đầu tròn kèm long đen M4X20P.H.SCREW M4X20 WITH WR | 1 | ||
| 38 | 183U35-3 | Bộ hộp cần gạtLEVER BOX SET | 1 | Gồm các mục 27 | |
| 39 | 266424-2 | Vít tự ren 4X20TAPPING SCREW 4X20 | 5 | ||
| 40 | 699215-0 | Bộ dây nguồnPOWER SUPPLY CORD UNIT | 1 | ||
| 41 | 327871-3 | Trên tay cầmHANDLE UPPER | 1 | ||
| 42 | 699216-8 | Bộ dây nguồnPOWER SUPPLY CORD UNIT | 1 | ||
| 43 | 265C08-1 | Bu lông đầu phẳng M8X50FLAT HEAD BOLT M8X50 | 2 | ||
| 44 | 265C06-5 | Đai ốc vặn tay M8THUMB NUT M8 | 2 | ||
| 45 | 413L52-8 | KẹpCLAMP | 2 | ||
| ↳ C10 | 931102-0 | Đai ốc lục giác M4HEX. NUT M4 | 1 | ||
| 46 | 911168-6 | Vít đầu tròn M4X40PAN HEAD SCREW M4X40 | 2 | ||
| 47 | 122D38-0 | Cụm dưới tay cầmHANDLE LOWER ASSEMBLY | 1 | Gồm các mục 48-52 | |
| 48 | 258004-8 | Chốt đàn hồi 2.5-16SPRING PIN 2.5-16 | 2 | ||
| 49 | 413943-1 | Núm vặnKNOB | 2 | ||
| 50 | 327A66-4 | Giá giữ khóaLOCK HOLDER | 2 | ||
| 51 | 234121-8 | Lò xo nén 8COMPRESSION SPRING 8 | 2 | ||
| 52 | 327A65-6 | Chốt khóa trụcLOCK PIN | 2 | ||
| 53 | 265C07-3 | Bu lông lục giác M8HEX. BOLT M8 | 2 | ||
| 54 | 136880-9 | Cụm nắp pinBATTERY COVER ASS'Y | 1 | ||
| ↳ C10 | 8046H9-4 | Nhãn chỉ báoINDICATION LABEL | 1 | ||
| ↳ C20 | 8032A7-2 | Nhãn logo (XGT)XGT LOGO LABEL | 1 | ||
| 55 | 231037-8 | Lò xo nén 7COMPRESSION SPRING 7 | 1 | ||
| 56 | 459852-0 | Cần khóaLOCK LEVER | 1 | ||
| 57 | 141M22-0 | Nắp lật sau (nguyên bộ)REAR FLAP COMPLETE | 1 | ||
| ↳ C10 | 8047H4-0 | Nhãn cảnh báoCAUTION LABEL | 1 | ||
| 58 | 961018-5 | Vòng chặn E-5STOP RING E-5 | 1 | ||
| 59 | 327536-7 | Thanh 6ROD 6 | 1 | ||
| 61 | 232721-8 | Lò xo xoắn 8TORSION SPRING 8 | 1 | ||
| 62 | 327A64-8 | Thanh 6ROD 6 | 1 | ||
| 63 | 347A56-1 | Phải giá đỡ tay cầmHANDLE BRACKET R | 1 | ||
| 64 | 265B20-5 | Bu lông đầu tròn lục giác chìm M8HEX.SOCKET BUTTON HEAD BOLT M8 | 3 | ||
| 65 | 265B20-5 | Bu lông đầu tròn lục giác chìm M8HEX.SOCKET BUTTON HEAD BOLT M8 | 3 | ||
| 66 | 961018-5 | Vòng chặn E-5STOP RING E-5 | 2 | ||
| 67 | 347A55-3 | Trái giá đỡ tay cầmHANDLE BRACKET L | 1 | ||
| 68 | 266424-2 | Vít tự ren 4X20TAPPING SCREW 4X20 | 3 | ||
| 69 | 183X12-3 | Bộ vỏ cầu đấu dâyTERMINAL HOUSING SET | 1 | Gồm các mục 71 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 4 | ||
| 70 | 632T08-2 | Bộ cầu đấu dâyTERMINAL UNIT | 2 | ||
| 71 | 183X12-3 | Bộ vỏ cầu đấu dâyTERMINAL HOUSING SET | 1 | Gồm các mục 69 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 4 | ||
| 72 | 266424-2 | Vít tự ren 4X20TAPPING SCREW 4X20 | 4 | ||
| 73 | 8582C8-9 | Nhãn số seri LM002GLM002G SERIAL NO. LABEL | 1 | ||
| 74 | 8582C2-1 | Nhãn máy LM002GLM002G NAME PLATE | 1 | ||
| 75 | 922441-9 | Bu lông lục giác chìm M8X25HEX. SOCKET HEAD BOLT M8X25 | 2 | ||
| 76 | 413L42-1 | Tay cầm phụ sauREAR GRIP | 1 | ||
| 77 | 265620-9 | Bích vít tự ren 4X18TAPPING SCREW FLANGE 4X18 | 2 | ||
| 78 | 413L33-2 | Nắp trướcFRONT COVER | 1 | ||
| 79 | 265620-9 | Bích vít tự ren 4X18TAPPING SCREW FLANGE 4X18 | 7 | ||
| 80 | 413L43-9 | Tấm chỉnh chiều caoHEIGHT ADJUST PLATE | 1 | ||
| 81 | 265B20-5 | Bu lông đầu tròn lục giác chìm M8HEX.SOCKET BUTTON HEAD BOLT M8 | 2 | ||
| 82 | 922311-2 | Bu lông lục giác chìm M6X12HEX. SOCKET HEAD BOLT M6X12 | 2 | ||
| 83 | 162B98-8 | Cần gạt chỉnh chiều cao (nguyên bộ)HEIGHT ADJUST LEVER COMPLETE | 1 | ||
| 84 | 266424-2 | Vít tự ren 4X20TAPPING SCREW 4X20 | 6 | ||
| 85 | 687123-7 | Kẹp giữ dây nguồnSTRAIN RELIEF | 2 | ||
| 86 | 687051-6 | Kẹp giữ dây nguồnSTRAIN RELIEF | 3 | ||
| 87 | 266424-2 | Vít tự ren 4X20TAPPING SCREW 4X20 | 1 | ||
| 88 | 413L50-2 | Nắp dẫnLEAD COVER | 1 | ||
| 89 | 422526-6 | KhoenGROMMET | 1 | ||
| 90 | 687124-5 | Kẹp giữ dây nguồnSTRAIN RELIEF | 1 | ||
| 91 | 413L35-8 | F nắp dưới sàn cắtDECK UNDER COVER F | 1 | ||
| 92 | 413L30-8 | Tấm trongINNER PLATE | 1 | ||
| 93 | 620J46-6 | Mạch đèn LEDLED CIRCUIT | 1 | ||
| 94 | 539252-1 | Cụm bộ điều khiểnCONTROLLER ASS'Y | 1 | Gồm các mục 70, 100 | |
| 95 | 141M28-8 | Nắp chụp (nguyên bộ)COWLING COVER COMPLETE | 1 | ||
| 96 | 266424-2 | Vít tự ren 4X20TAPPING SCREW 4X20 | 6 | ||
| 97 | 413L22-7 | Trên nắp chụpCOWLING UPPER | 1 | ||
| 98 | 413L21-9 | Dưới nắp chụpCOWLING LOWER | 1 | ||
| 99 | 911233-1 | Vít đầu tròn M5X20PAN HEAD SCREW M5X20 | 4 | ||
| 100 | 652031-1 | Vít đầu tròn M3X6PAN HEAD SCREW M3X6 | 4 | ||
| 101 | 922441-9 | Bu lông lục giác chìm M8X25HEX. SOCKET HEAD BOLT M8X25 | 4 | ||
| 102 | 265620-9 | Bích vít tự ren 4X18TAPPING SCREW FLANGE 4X18 | 1 | ||
| 103 | 266424-2 | Vít tự ren 4X20TAPPING SCREW 4X20 | 4 | ||
| 104 | 266424-2 | Vít tự ren 4X20TAPPING SCREW 4X20 | 4 | ||
| 105 | 266424-2 | Vít tự ren 4X20TAPPING SCREW 4X20 | 2 | ||
| 107 | 141S44-6 | Sàn cắt (nguyên bộ)DECK COMPLETE | 1 | ||
| 108 | 422956-1 | MútSPONGE | 1 | ||
| 110 | 232628-8 | Lò xo căng 16TENSION SPRING 16 | 1 | ||
| 114 | 347A58-7 | Tay biênCONNECTING ROD | 1 | ||
| 124 | 699213-4 | Bộ dây nguồnPOWER SUPPLY CORD UNIT | 1 | ||
| 125 | 265324-3 | Bu lông đầu bích lục giác M8X12HEX. FLANGE HEAD BOLT M8X12 | 2 | ||
| 126 | 141M25-4 | Lốp 230 (nguyên bộ)TIRE 230 COMPLETE | 2 | ||
| 127 | 210163-6 | Vòng bi 6001DDWBALL BEARING 6001DDW | 2 | ||
| 128 | 162C00-7 | Trục trướcFRONT SHAFT | 1 | ||
| 129 | 347869-4 | TấmPLATE | 2 | ||
| 130 | 266424-2 | Vít tự ren 4X20TAPPING SCREW 4X20 | 4 | ||
| 131 | 252301-4 | Đai ốc hãm bích lục giác M6-10HEX. FLANGE LOCK NUT M6-10 | 1 | ||
| 132 | 265324-3 | Bu lông đầu bích lục giác M8X12HEX. FLANGE HEAD BOLT M8X12 | 2 | ||
| 133 | 210163-6 | Vòng bi 6001DDWBALL BEARING 6001DDW | 4 | ||
| 134 | 141M26-2 | Lốp 230 (nguyên bộ)TIRE 230 COMPLETE | 2 | ||
| 135 | 227913-2 | Bánh răng thẳng 49SPUR GEAR 49 | 2 | ||
| 136 | 265B00-1 | Bích vít tự ren 4X12TAPPING SCREW FLANGE 4X12 | 4 | ||
| 137 | 911213-7 | Vít đầu tròn M5X12PAN HEAD SCREW M5X12 | 4 | ||
| 138 | 413L40-5 | Nắp bánh xeWHEEL CAP | 2 | ||
| 139 | 961052-5 | Phanh S-12 (EXT)RETAINING RING (EXT) S-12 | 2 | ||
| 140 | 227A00-3 | Bánh răng thẳng 12SPUR GEAR 12 | 2 | ||
| 141 | 251951-2 | Bu lông lục giác chìm M5X10HEX. SOCKET HEAD BOLT M5X10 | 6 | ||
| 142 | 210163-6 | Vòng bi 6001DDWBALL BEARING 6001DDW | 2 | ||
| 143 | 313390-5 | Giá giữ trục sauREAR SHAFT HOLDER | 2 | ||
| 144 | 162C02-3 | Trục sauREAR SHAFT | 1 | ||
| 145 | 252301-4 | Đai ốc hãm bích lục giác M6-10HEX. FLANGE LOCK NUT M6-10 | 1 | ||
| 146 | 347865-2 | Kẹp 19CLAMP 19 | 2 | ||
| 147 | 922223-9 | Bu lông đầu lục giác chìm kèm long đen M5X16H.S.H.BOLT M5X16 WITH WR | 4 | ||
| 148 | 122E54-8 | Bộ truyền độngDRIVE UNIT | 1 | ||
| 149 | 347A59-5 | Giá đỡBRACKET | 1 | ||
| 150 | 266388-0 | Vít tự ren 5X16TAPPING SCREW 5X16 | 2 | ||
| 151 | 922223-9 | Bu lông đầu lục giác chìm kèm long đen M5X16H.S.H.BOLT M5X16 WITH WR | 1 | ||
| 152 | 683A20-1 | Ống polyolefinPOLYOLEFIN TUBE | 1 | ||
| 153 | 162C45-5 | Giá đỡ giỏ hứng cỏGRASS CATCHER BRACKET | 1 | ||
| 154 | 162C13-8 | Giỏ hứng cỏGRASS CATCHER | 1 | ||
| 158 | 911163-6 | Vít đầu tròn M4X35PAN HEAD SCREW M4X35 | 1 | ||
| 159 | 413944-9 | KẹpCLAMP | 1 | ||
| ↳ C10 | 931102-0 | Đai ốc lục giác M4HEX. NUT M4 | 1 | ||
| 160 | 141M30-1 | Đế stator (nguyên bộ)STATOR BASE COMPLETE | 1 | ||
| 161 | 253455-0 | Long đen sóng 19WAVE WASHER 19 | 1 | ||
| 162 | 620J44-0 | Bộ điều khiển BCONTROLLER B | 1 | ||
| 163 | 265C89-5 | Vít đầu phẳng M3X10FLAT HEAD SCREW M3X10 | 3 | ||
| 164 | 629B84-7 | Stator | 1 | ||
| 165 | 911148-2 | Vít đầu tròn M4X25PAN HEAD SCREW M4X25 | 6 | ||
| 166 | 210059-1 | Vòng bi 6000DDWBALL BEARING 6000DDW | 1 | ||
| 167 | 519785-2 | Cụm rotorROTOR ASS'Y | 1 | Gồm các mục 166,168 | |
| 168 | 211332-2 | Vòng bi 6004LLUBALL BEARING 6004LLU | 1 | ||
| 169 | 422955-3 | KhoenGROMMET | 2 | ||
| 171 | 312D43-7 | Giá đỡBRACKET | 1 | ||
| 172 | 911233-1 | Vít đầu tròn M5X20PAN HEAD SCREW M5X20 | 4 | ||
| 173 | 413L53-6 | Tấm chắnBAFFLE PLATE | 1 | ||
| 174 | 911126-2 | Vít đầu tròn M4X16PAN HEAD SCREW M4X16 | 4 | ||
| 175 | 240205-2 | Cánh quạt 170FAN 170 | 1 | ||
| 176 | 312D48-7 | Đỡ lưỡi 530BLADE SUPPORT 530 | 1 | ||
| 177 | 266424-2 | Vít tự ren 4X20TAPPING SCREW 4X20 | 2 | ||
| 178 | 191V96-5 | Bộ lưỡi 530BLADE 530 SET | 1 | ||
| 179 | 265A69-9 | Bu lông lục giác kèm long đen M10X35HEX. BOLT M10X35 WITH WG | 1 | ||
| 180 | 265620-9 | Bích vít tự ren 4X18TAPPING SCREW FLANGE 4X18 | 1 | ||
| 181 | 183X16-5 | Bộ chắn bảo vệ cỏGRASS GUARD SET | 1 | Gồm các mục 183 | |
| 182 | 413L37-4 | Phải nắp dưới sàn cắtDECK UNDER COVER R | 1 | ||
| ↳ C10 | 252329-2 | Đai ốc vuông M5SQUARE NUT M5 | 5 | ||
| 183 | 183X16-5 | Bộ chắn bảo vệ cỏGRASS GUARD SET | 1 | Gồm các mục 181 | |
| 184 | 265620-9 | Bích vít tự ren 4X18TAPPING SCREW FLANGE 4X18 | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | 327589-6 | Thanh 6ROD 6 | 1 | ||
| A02 | 413L55-2 | Phích cắm băm cỏ 530MULCHING PLUG 530 | 1 | ||
| A03 | 413L57-8 | Máng xảDISCHARGE CHUTE | 1 | ||
| A04 | 782210-8 | Cờ lê tuýp 17SOCKET WRENCH 17 | 1 | ||
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
