Sơ đồ chi tiết máy & phụ tùng Makita M0800
Máy khoan búa 10MM · 39 mã phụ tùng
Tài liệu: Makita Việt Nam · Xem bản gốc (PDF)

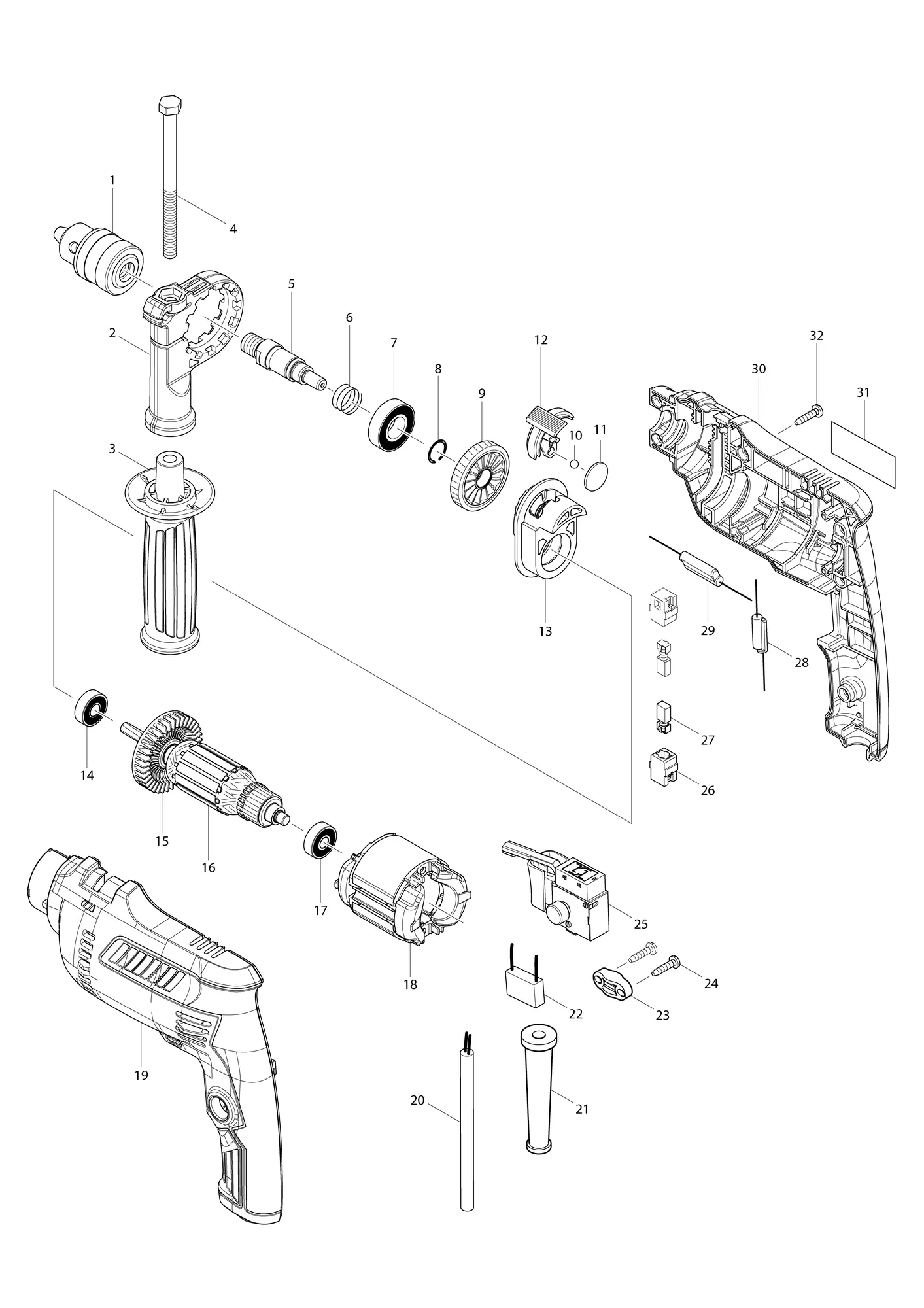

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 766022-7 | Đầu khoan S10 đọc từ ảnh | 1 | ||
| 2 | 454126-4 | Đế tay cầm đọc từ ảnh | 1 | ||
| 3 | 142083-5 | Tay nắm hoàn chỉnh 36 đọc từ ảnh | 1 | ||
| 4 | 265495-6 | Bu lông lục giác M8X110HEX. BOLT M8X110 đọc từ ảnh | 1 | ||
| 5 | 326278-0 | Trục nhông chuyền đọc từ ảnh | 1 | ||
| 6 | 234342-2 | Lò xo nén 16 đọc từ ảnh | 1 | ||
| 7 | 211484-9 | Bạc đạn 6002LLB đọc từ ảnh | 1 | ||
| 8 | 233925-5 | Vòng hãm lò xo 13RING SPRING 13 đọc từ ảnh | 1 | ||
| 9 | 227764-3 | Nhông xoắn 39 đọc từ ảnh | 1 | ||
| 10 | 216038-7 | Bi hãm 5.0 đọc từ ảnh | 1 | ||
| 11 | 346676-2 | Đệm mạ 19 đọc từ ảnh | 1 | ||
| 12 | 454375-3 | Nút chuyển chế độ đọc từ ảnh | 1 | ||
| 13 | 142074-6 | Giá đỡ cam hoàn chỉnh đọc từ ảnh | 1 | ||
| ↳ C10 | 141994-1 | Má nhôm đọc từ ảnh | 1 | ||
| 14 | 210044-4 | Vòng bi 608DDWBALL BEARING 608DDW đọc từ ảnh | 1 | ||
| 15 | 240127-6 | Cánh quạt 52FAN 52 đọc từ ảnh | 1 | ||
| 16 | 515893-7 | Cụm lõi ứng điện 220V đọc từ ảnh | 1 | Gồm các mục 14,15,17 | |
| 17 | 210045-2 | Vòng bi 627DDWBALL BEARING 627DDW đọc từ ảnh | 1 | ||
| 18-1 | 633983-5 | Phần trường đọc từ ảnh | 1 | ||
| 19-1 | 183M99-9 | Bộ vỏ ngoài đọc từ ảnh | 1 | Gồm các mục 30 | |
| ↳ C10 | 263002-9 | Chốt cao su 4 đọc từ ảnh | 2 | ||
| 20 | 691284-7 | Dây nguồn 0.75-2-2.0POWER SUPPLY CORD 0.75-2-2.0 đọc từ ảnh | 1 | ||
| 21-1 | 682583-8 | Ống chống gập dây nguồnCORD GUARD đọc từ ảnh | 1 | ||
| 22 | 645190-8 | Bộ chống nhiễuNOISE SUPPRESSOR đọc từ ảnh | 1 | ||
| 23 | 687124-5 | Kẹp giữ dây nguồnSTRAIN RELIEF đọc từ ảnh | 1 | ||
| 24 | 266841-6 | Vít tự ren 4X18TAPPING SCREW 4X18 đọc từ ảnh | 2 | ||
| 24-1 | 266326-2 | Vít tự cắt ren đầu siết 4X18 đọc từ ảnh | 2 | Mã thay thế: thay được cho nhau | |
| 25 | 650240-6 | Công tắc FA2-4/1BEKSWITCH FA2-4/1BEK đọc từ ảnh | 1 | ||
| 26 | 643566-3 | Giá chổi than 5X8BRUSH HOLDER 5X8 đọc từ ảnh | 2 | ||
| 27 | B-80282 | Bộ chổi than CB-85ACARBON BRUSH SET CB-85A đọc từ ảnh | 1 | ||
| 28 | 646147-2 | Cuộn dây bướm gióCHOKE COIL đọc từ ảnh | 1 | ||
| 29 | 646153-7 | Cuộn dây bướm gióCHOKE COIL đọc từ ảnh | 1 | ||
| 30-1 | 183M99-9 | Bộ vỏ ngoài đọc từ ảnh | 1 | Gồm các mục 19 | |
| ↳ C10 | 263002-9 | Chốt cao su 4 đọc từ ảnh | 2 | ||
| 31 | 851A83-7 | Bảng tên M0800 đọc từ ảnh | 1 | ||
| 32 | 266841-6 | Vít tự ren 4X18TAPPING SCREW 4X18 đọc từ ảnh | 7 | ||
| 32-1 | 266326-2 | Vít tự cắt ren đầu siết 4X18 đọc từ ảnh | 7 | Mã thay thế: thay được cho nhau | |
| Phụ kiện kèm theo máy | |||||
| A01 | 763452-3 | Khóa mở đầu khoan S10 đọc từ ảnh | 1 | ||
| A02 | 418163-2 | Giá giữ then 10KEY HOLDER 10 đọc từ ảnh | 1 | ||
Một số mã được đọc tự động từ ảnh sơ đồ — vui lòng đối chiếu mã với cửa hàng trước khi đặt.
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
