Sơ đồ chi tiết máy & phụ tùng Makita M0801
Máy khoan búa 16MM · 39 mã phụ tùng
Tài liệu: Makita Việt Nam · Xem bản gốc (PDF)

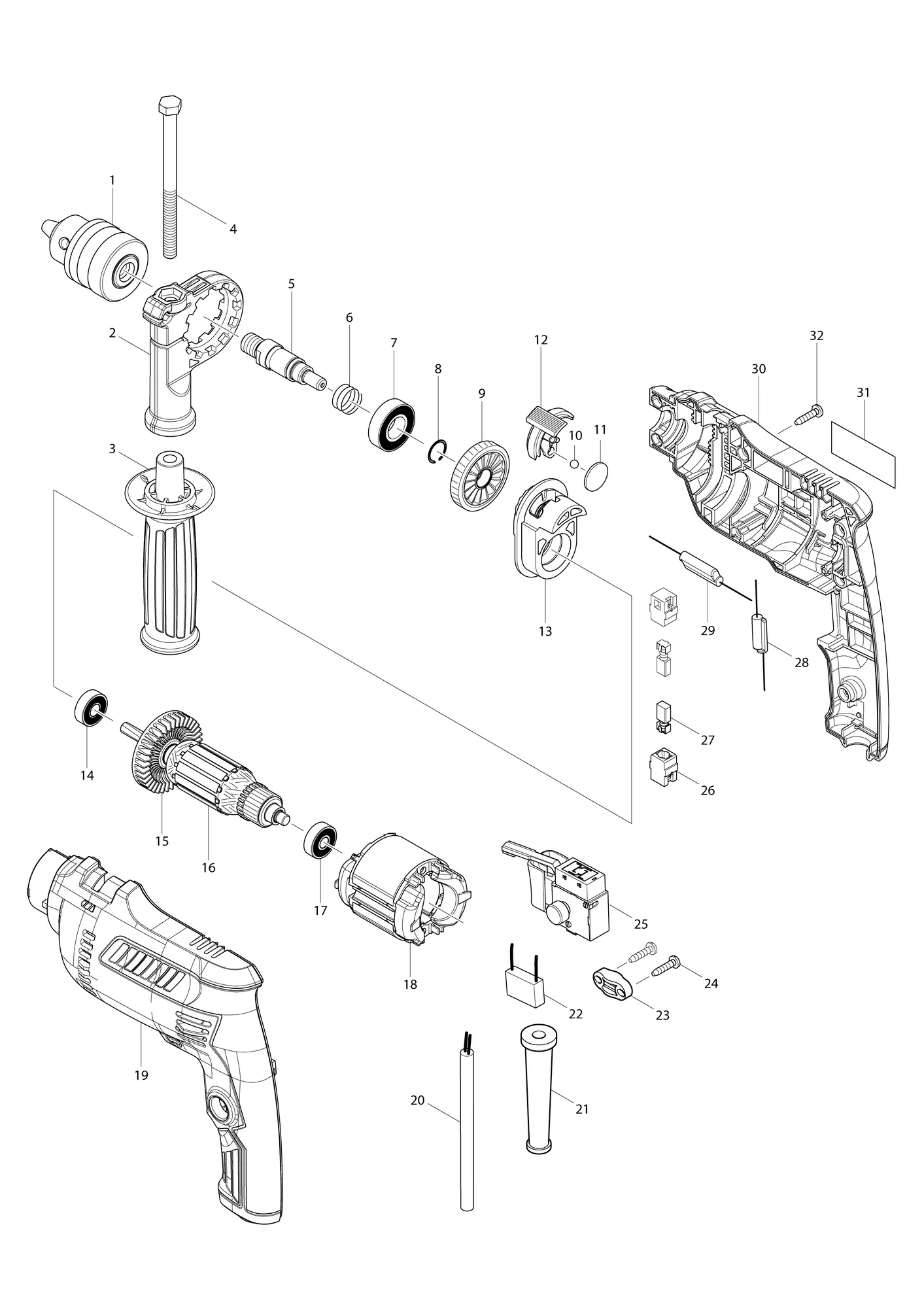

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 766023-5 | Đầu kẹp mũi khoan S13DRILL CHUCK S13 đọc từ ảnh | 1 | ||
| 2 | 454126-4 | Đế tay cầm đọc từ ảnh | 1 | ||
| 3 | 142083-5 | Tay nắm hoàn chỉnh 36 đọc từ ảnh | 1 | ||
| 4 | 265495-6 | Bu lông lục giác M8X110HEX. BOLT M8X110 đọc từ ảnh | 1 | ||
| 5 | 326278-0 | Trục nhông chuyền đọc từ ảnh | 1 | ||
| 6 | 234342-2 | Lò xo nén 16 đọc từ ảnh | 1 | ||
| 7 | 211484-9 | Bạc đạn 6002LLB đọc từ ảnh | 1 | ||
| 8 | 233925-5 | Vòng hãm lò xo 13RING SPRING 13 đọc từ ảnh | 1 | ||
| 9 | 227764-3 | Bánh răng nghiêng 39HELICAL GEAR 39 đọc từ ảnh | 1 | ||
| 10 | 216038-7 | Bi thép 5.0STEEL BALL 5.0 đọc từ ảnh | 1 | ||
| 11 | 346676-2 | Đệm mạ 19 đọc từ ảnh | 1 | ||
| 12 | 454375-3 | Cần chuyển chế độCHANGE LEVER đọc từ ảnh | 1 | ||
| 13 | 142074-6 | Giá đỡ cam hoàn chỉnh đọc từ ảnh | 1 | ||
| ↳ C10 | 141994-1 | Má nhôm đọc từ ảnh | 1 | ||
| 14 | 210044-4 | Vòng bi 608DDWBALL BEARING 608DDW đọc từ ảnh | 1 | ||
| 15 | 240127-6 | Cánh quạt 52FAN 52 đọc từ ảnh | 1 | ||
| 16 | 515893-7 | Cụm rotor 220VARMATURE ASS'Y 220V đọc từ ảnh | 1 | Gồm các mục 14,15,17 | |
| 17 | 210045-2 | Vòng bi 627DDWBALL BEARING 627DDW đọc từ ảnh | 1 | ||
| 18-1 | 633983-5 | Phần trường đọc từ ảnh | 1 | ||
| 19-1 | 183M99-9 | Bộ vỏHOUSING SET đọc từ ảnh | 1 | Gồm các mục 30 | |
| ↳ C10 | 263002-9 | Chốt cao su 4 đọc từ ảnh | 2 | ||
| 20 | 691284-7 | Dây nguồn 0.75-2-2.0POWER SUPPLY CORD 0.75-2-2.0 đọc từ ảnh | 1 | ||
| 21-1 | 682583-8 | Ống chống gập dây nguồnCORD GUARD đọc từ ảnh | 1 | ||
| 22 | 645190-8 | Bộ chống nhiễuNOISE SUPPRESSOR đọc từ ảnh | 1 | ||
| 23 | 687124-5 | Kẹp giữ dây nguồnSTRAIN RELIEF đọc từ ảnh | 1 | ||
| 24 | 266841-6 | Vít tự ren 4X18TAPPING SCREW 4X18 đọc từ ảnh | 2 | ||
| 24-1 | 266326-2 | Vít tự cắt ren đầu siết 4X18 đọc từ ảnh | 2 | ||
| 25 | 650240-6 | Công tắc FA2-4/1BEKSWITCH FA2-4/1BEK đọc từ ảnh | 1 | ||
| 26 | 643566-3 | Giá chổi than 5X8BRUSH HOLDER 5X8 đọc từ ảnh | 2 | ||
| 27 | B-80282 | Bộ chổi than CB-85ACARBON BRUSH SET CB-85A đọc từ ảnh | 1 | ||
| 28 | 646147-2 | Cuộn dây bướm gióCHOKE COIL đọc từ ảnh | 1 | ||
| 29 | 646153-7 | Cuộn dây bướm gióCHOKE COIL đọc từ ảnh | 1 | ||
| 30-1 | 183M99-9 | Bộ vỏHOUSING SET đọc từ ảnh | 1 | Gồm các mục 19 | |
| ↳ C10 | 263002-9 | Chốt cao su 4 đọc từ ảnh | 2 | ||
| 31-1 | 851A94-2 | Nhãn máy M0801M0801 NAMEPLATE đọc từ ảnh | 1 | ||
| 32 | 266841-6 | Vít tự ren 4X18TAPPING SCREW 4X18 đọc từ ảnh | 7 | ||
| 32-1 | 266326-2 | Vít tự cắt ren đầu siết 4X18 đọc từ ảnh | 7 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | 763453-1 | Khóa mở đầu khoan S13 đọc từ ảnh | 1 | ||
| A02 | 418163-2 | Giá giữ then 10KEY HOLDER 10 đọc từ ảnh | 1 | ||
Một số mã được đọc tự động từ ảnh sơ đồ — vui lòng đối chiếu mã với cửa hàng trước khi đặt.
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
