Sơ đồ chi tiết máy & phụ tùng Makita M8104
Máy khoan búa 13MM · 46 mã phụ tùng
Tài liệu: Makita Việt Nam · Xem bản gốc (PDF)

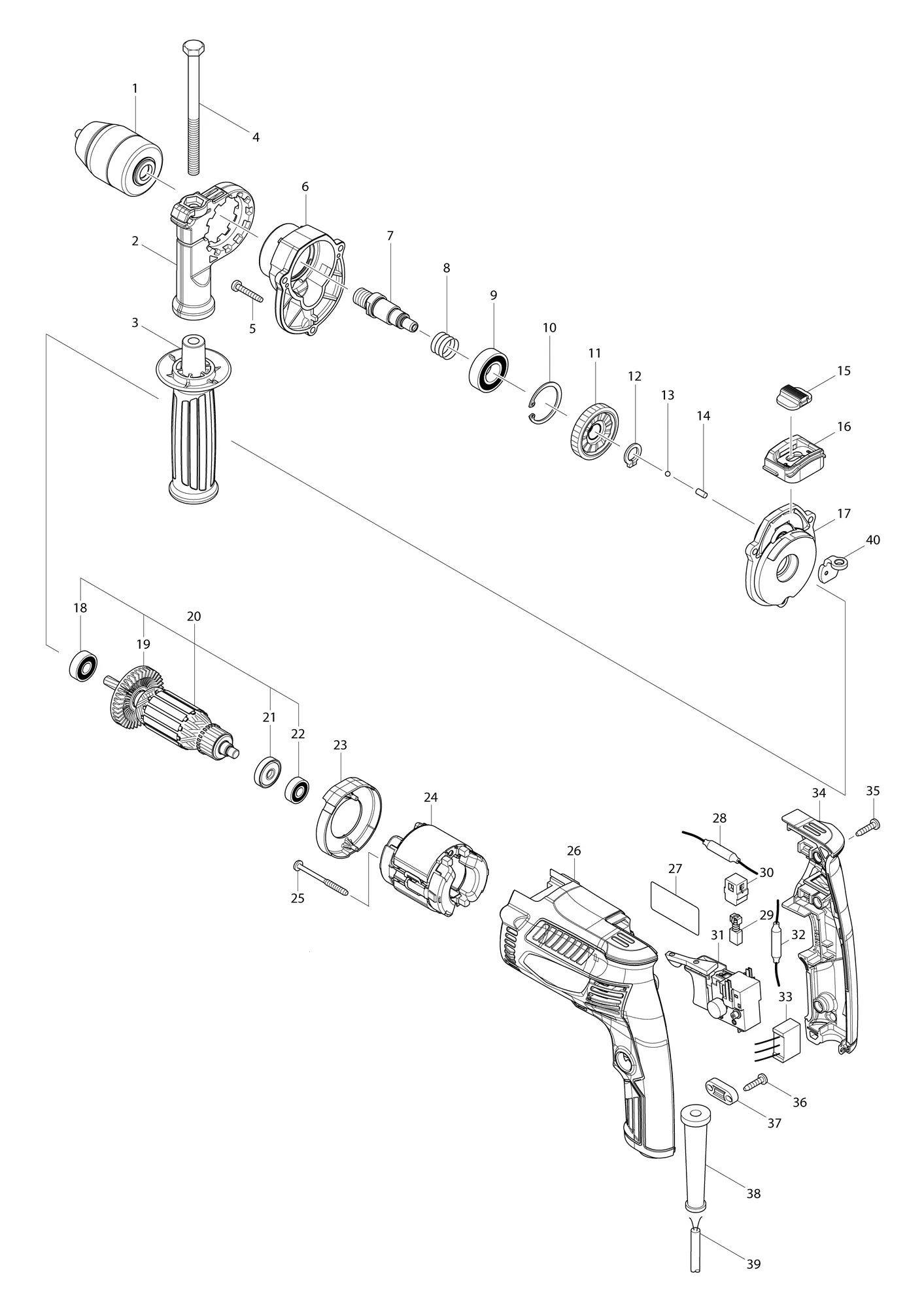

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 766019-6 | Mâm cặp khoan không khóa 13 đọc từ ảnh | 1 | ||
| 2 | 454126-4 | Đế tay cầm đọc từ ảnh | 1 | ||
| 3 | 142083-5 | Tay nắm hoàn chỉnh 36 đọc từ ảnh | 1 | ||
| 4 | 265495-6 | Bu lông lục giác M8X110HEX. BOLT M8X110 đọc từ ảnh | 1 | ||
| 5 | 265656-8 | Vít tự cắt ren đầu siết 4X25 đọc từ ảnh | 3 | ||
| 6 | 454115-9 | Vỏ ngoài hộp số đọc từ ảnh | 1 | ||
| 7 | 326226-9 | Trục nhông chuyền đọc từ ảnh | 1 | ||
| 7-1 | 327325-0 | Trục nhông chuyền đọc từ ảnh | 1 | Mã thay thế: thay theo bộ | |
| 8 | 233330-6 | Lò xo nén 16COMPRESSION SPRING 16 đọc từ ảnh | 1 | ||
| 9-1 | 211484-9 | Bạc đạn 6002LLB đọc từ ảnh | 1 | ||
| 10 | 962151-6 | Vòng giữ (int) R-32 đọc từ ảnh | 1 | ||
| 11 | 227761-9 | Nhông xoắn 37 đọc từ ảnh | 1 | ||
| 12 | 961052-5 | Phanh S-12RETAINING RING S-12 đọc từ ảnh | 1 | ||
| 13 | 216001-0 | Bi thép 3.5STEEL BALL 3.5 đọc từ ảnh | 1 | ||
| 14 | 256251-5 | Chốt 4PIN 4 đọc từ ảnh | 1 | ||
| 15 | 417819-4 | Cần chuyển chế độCHANGE LEVER đọc từ ảnh | 1 | ||
| 16 | 456511-7 | Vỏ cần đẩy đọc từ ảnh | 1 | ||
| 17 | 141899-5 | Bộ má nhôm đọc từ ảnh | 1 | ||
| ↳ C10 | 141745-2 | Má nhôm đọc từ ảnh | 1 | ||
| 17-1 | 140K24-1 | Bộ má nhôm đọc từ ảnh | 1 | Mã thay thế: thay theo bộ | |
| ↳ C11 | 140K25-9 | Má nhôm đọc từ ảnh | 1 | Mã thay thế: thay theo bộ | |
| 18 | 210005-4 | Vòng bi 608DDWBALL BEARING 608DDW đọc từ ảnh | 1 | ||
| 19 | 240055-5 | Cánh quạt 48 đọc từ ảnh | 1 | ||
| 20 | 515868-6 | Cụm lõi ứng điện 220V đọc từ ảnh | 1 | Gồm các mục 18,19,21,22 | |
| 21 | 681652-2 | Long đen cách điệnINSULATION WASHER đọc từ ảnh | 1 | ||
| 22-1 | 211382-7 | Vòng bi 607ZZBALL BEARING 607ZZ đọc từ ảnh | 1 | ||
| 23 | 456129-4 | Tấm chắn gió đọc từ ảnh | 1 | ||
| 24 | 593803-4 | Cụm stato 220-240V đọc từ ảnh | 1 | ||
| ↳ C10 | 654228-8 | Chỗ chứa đọc từ ảnh | 1 | ||
| 25 | 265650-0 | Vít tự ren 4X50TAPPING SCREW 4X50 đọc từ ảnh | 2 | ||
| 26 | 456507-8 | Vỏ động cơ đọc từ ảnh | 1 | ||
| 27 | 852B14-5 | Bảng tên M8104 đọc từ ảnh | 1 | ||
| 28 | 646148-0 | Cuộn cảm đọc từ ảnh | 1 | ||
| 29 | B-80282 | Bộ chổi than CB-85ACARBON BRUSH SET CB-85A đọc từ ảnh | 1 | ||
| 30 | 643566-3 | Giá chổi than 5X8BRUSH HOLDER 5X8 đọc từ ảnh | 2 | ||
| 31 | 650555-1 | Công tắc FA1-3/2BEZ-3 đọc từ ảnh | 1 | ||
| 32 | 646147-2 | Cuộn dây bướm gióCHOKE COIL đọc từ ảnh | 1 | ||
| 33 | 645196-6 | Bộ giảm tiếng ồn đọc từ ảnh | 1 | ||
| 34 | 456510-9 | Nắp tay cầm đọc từ ảnh | 1 | ||
| 35 | 265652-6 | Vít tự ren 4X18TAPPING SCREW 4X18 đọc từ ảnh | 3 | ||
| 36 | 265652-6 | Vít tự ren 4X18TAPPING SCREW 4X18 đọc từ ảnh | 2 | ||
| 37 | 687124-5 | Kẹp giữ dây nguồnSTRAIN RELIEF đọc từ ảnh | 1 | ||
| 38 | 682569-2 | Ống chống gập dây nguồn 8-85CORD GUARD 8-85 đọc từ ảnh | 1 | ||
| 39-2 | 691284-7 | Dây nguồn 0.75-2-2.0POWER SUPPLY CORD 0.75-2-2.0 đọc từ ảnh | 1 | ||
| 40 | 345836-3 | Tấm chuyển đổi đọc từ ảnh | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | 415486-9 | Cữ chặn độ sâuDEPTH GAUGE đọc từ ảnh | 1 | ||
Một số mã được đọc tự động từ ảnh sơ đồ — vui lòng đối chiếu mã với cửa hàng trước khi đặt.
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
