Sơ đồ chi tiết máy & phụ tùng Makita M9100
Máy mài khuôn · 47 mã phụ tùng
Tài liệu: Makita Việt Nam · Xem bản gốc (PDF)

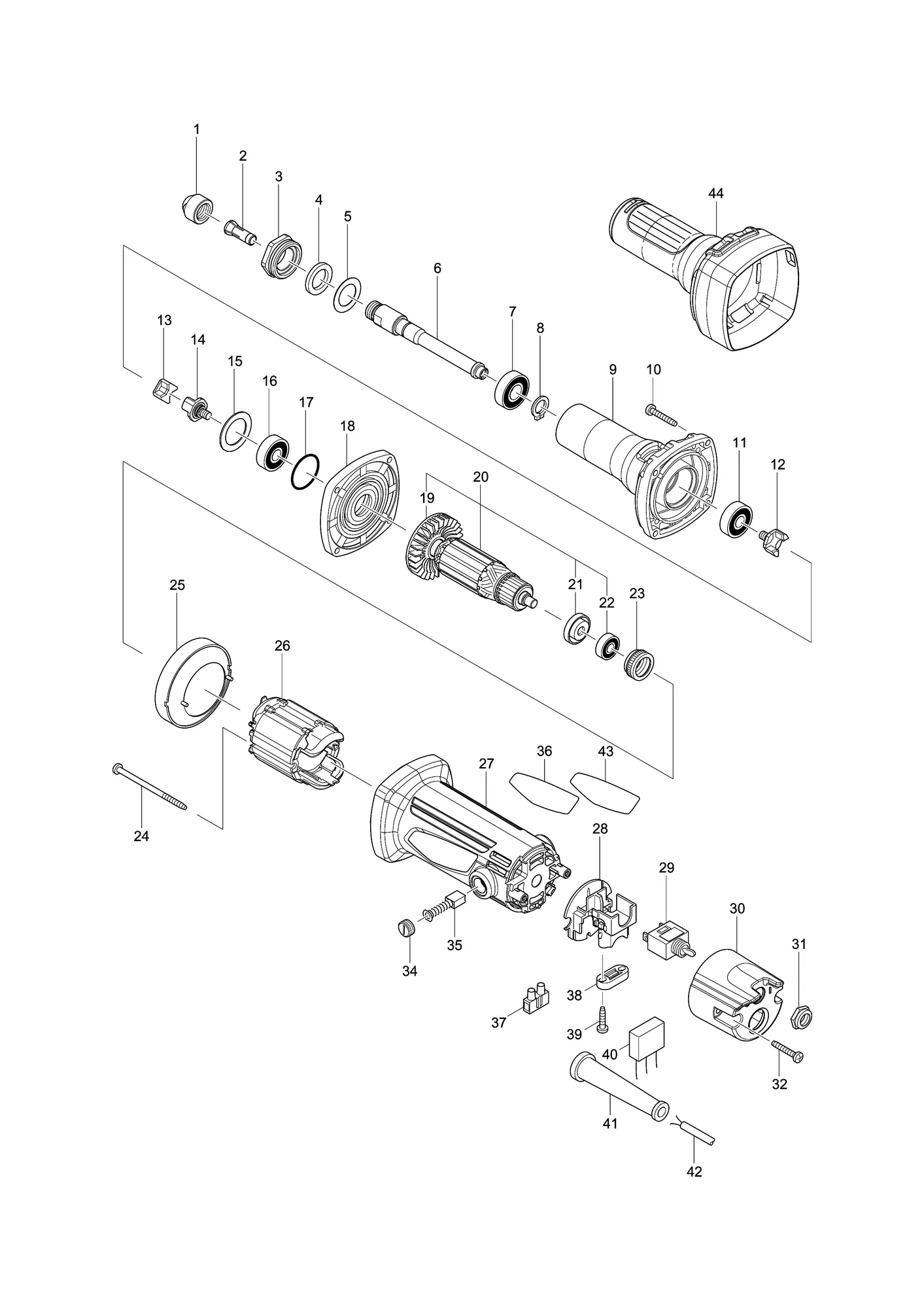

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 763664-8 | Đai ốc kẹp collet 6COLLET NUT 6 | 1 | ||
| 2 | 763665-6 | Côn collet 6.0COLLET CONE 6.0 | 1 | ||
| 3 | 317999-5 | Tấm chặn vòng biBEARING RETAINER | 1 | ||
| 4 | 443124-3 | Vòng nỉ 17FELT RING 17 | 1 | ||
| 5 | 267329-9 | Long đen phẳng 18FLAT WASHER 18 | 1 | ||
| 6 | 324638-0 | Trục màiSPINDLE | 1 | ||
| 7 | 210107-6 | Vòng bi 6001ZZBALL BEARING 6001ZZ | 1 | ||
| 8 | 961052-5 | Phanh S-12 (EXT)RETAINING RING (EXT) S-12 | 1 | ||
| 9 | 318000-9 | NòngBARREL | 1 | ||
| 10 | 266374-1 | Vít tự ren 4X25TAPPING SCREW 4X25 | 4 | ||
| 11 | 210063-0 | Vòng bi 629ZZBALL BEARING 629ZZ | 1 | ||
| 12 | 324639-8 | Khớp nốiCOUPLING | 1 | ||
| 13 | 421942-9 | Miếng đệmSPACER | 1 | ||
| 14 | 324639-8 | Khớp nốiCOUPLING | 1 | ||
| 15 | 267126-3 | Long đen phẳng 22FLAT WASHER 22 | 1 | ||
| 16 | 210063-0 | Vòng bi 629ZZBALL BEARING 629ZZ | 1 | ||
| 17 | 213445-5 | Gioăng chữ O 26O-RING 26 | 1 | ||
| 18 | 317798-5 | Nắp đầu nhôngGEAR HOUSING COVER | 1 | ||
| 19 | 240076-7 | Cánh quạt 56FAN 56 | 1 | ||
| 20 | 510213-0 | Cụm rotor 220VARMATURE ASS'Y 220V | 1 | Gồm các mục 19,21,22 | |
| 21 | 681672-6 | Long đen cách điệnINSULATION WASHER | 1 | ||
| 22 | 210062-2 | Vòng bi 607ZZBALL BEARING 607ZZ | 1 | ||
| 23 | 421868-5 | Vòng cao su chắn bụi (mê cung) 19LABYRINTH RUBBER RING 19 | 1 | ||
| 23-1 | 422768-2 | Vòng cao su chắn bụi (mê cung) 19LABYRINTH RUBBER RING19 | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 24 | 266325-4 | Vít tự ren 4X70TAPPING SCREW 4X70 | 2 | ||
| 25 | 418664-0 | Tấm chắnBAFFLE PLATE | 1 | ||
| 26 | 595093-5 | Cụm stator 220VFIELD ASS'Y 220V | 1 | ||
| Phụ kiện kèm theo máy | |||||
| C11 | 654450-7 | Cầu đấu dây vòngRING TERMINAL | 2 | ||
| C21 | 654485-8 | Nối songPARALLEL SPLICE | 2 | ||
| Phụ tùng | |||||
| 27 | 143592-7 | Vỏ động cơ (nguyên bộ)MOTOR HOUSING COMPLETE | 1 | ||
| Phụ kiện kèm theo máy | |||||
| C12 | 643858-0 | Giá chổi than 6X9BRUSH HOLDER 6X9 | 2 | ||
| Phụ tùng | |||||
| 28 | 419227-5 | ĐỡSUPPORT | 1 | ||
| 29 | 651424-9 | Công tắc STL106ATSWITCH STL106AT | 1 | ||
| 30 | 453945-5 | Nắp sauREAR COVER | 1 | ||
| 31 | 652113-9 | Đai ốc lục giác M12-16HEX. NUT M12-16 | 1 | ||
| 32 | 266374-1 | Vít tự ren 4X25TAPPING SCREW 4X25 | 2 | ||
| 34 | 643987-9 | Nắp chổi than 5-8BRUSH HOLDER CAP 5-8 | 2 | ||
| 35 | B-80391 | 1 | |||
| 36 | 852C97-1 | Nhãn máy M9100M9100 NAME PLATE | 1 | ||
| 37 | 654532-5 | Cầu đấu 1PTERMINAL BLOCK 1P | 1 | ||
| 38 | 687124-5 | Kẹp giữ dây nguồnSTRAIN RELIEF | 1 | ||
| 39 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 41 | 682569-2 | Ống chống gập dây nguồn 8-85CORD GUARD 8-85 | 1 | ||
| 42 | 691284-7 | 1 | |||
| 43 | 800J16-3 | Nhãn trongCLEAR LABEL | 1 | ||
| 44 | 454554-3 | NắpCOVER | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | 781039-9 | Chìa vặn ốc kẹp đá 13WRENCH 13 | 2 | ||
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
