Sơ đồ chi tiết máy & phụ tùng Makita PT354D
Máy chốt dùng pin nailer · 166 mã phụ tùng · Áp dụng: PT354DSAJ, PT354DSMJ, PT354DSYJ
Tài liệu: Makita Việt Nam · bản 2021/07 · Xem bản gốc (PDF)

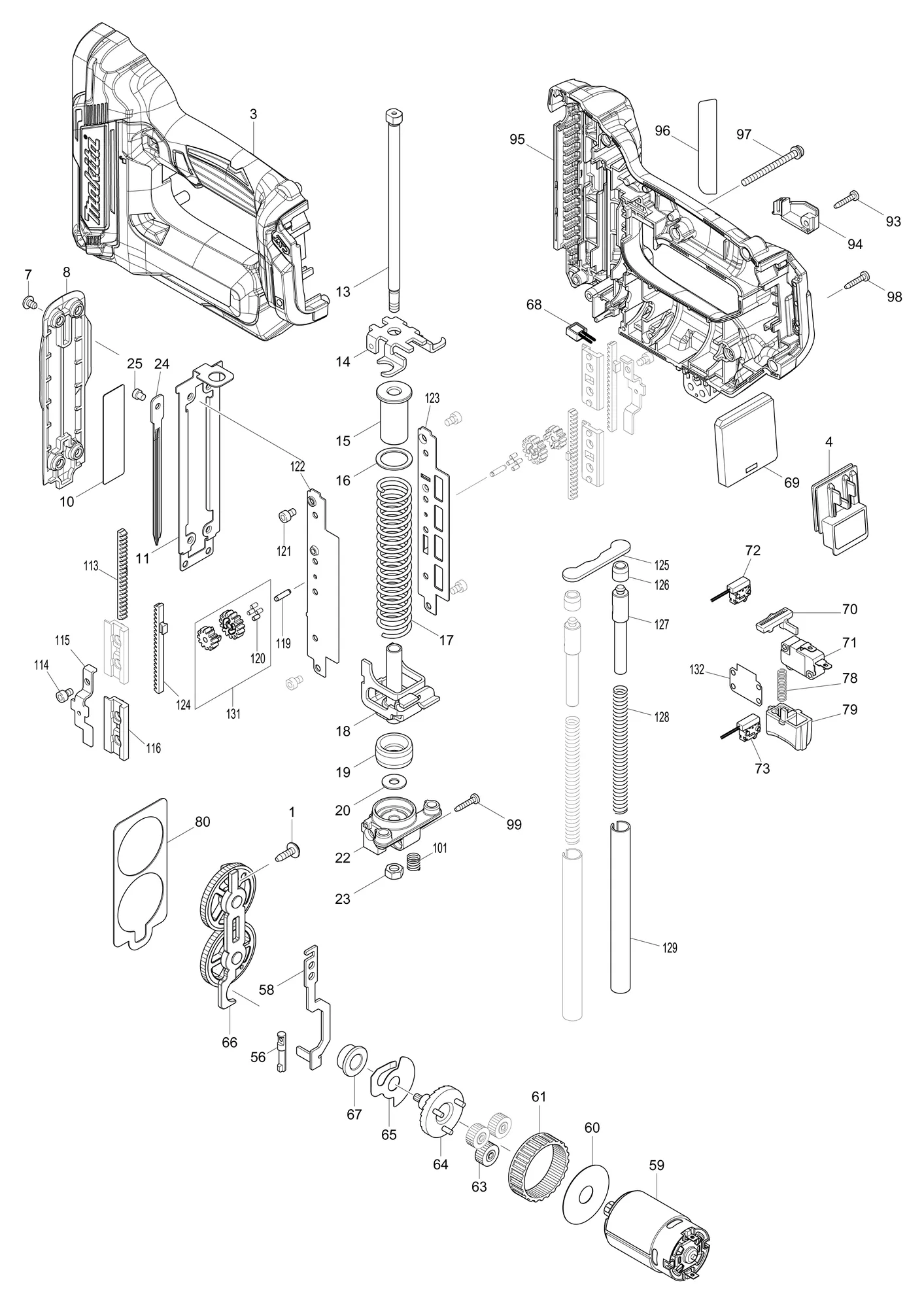

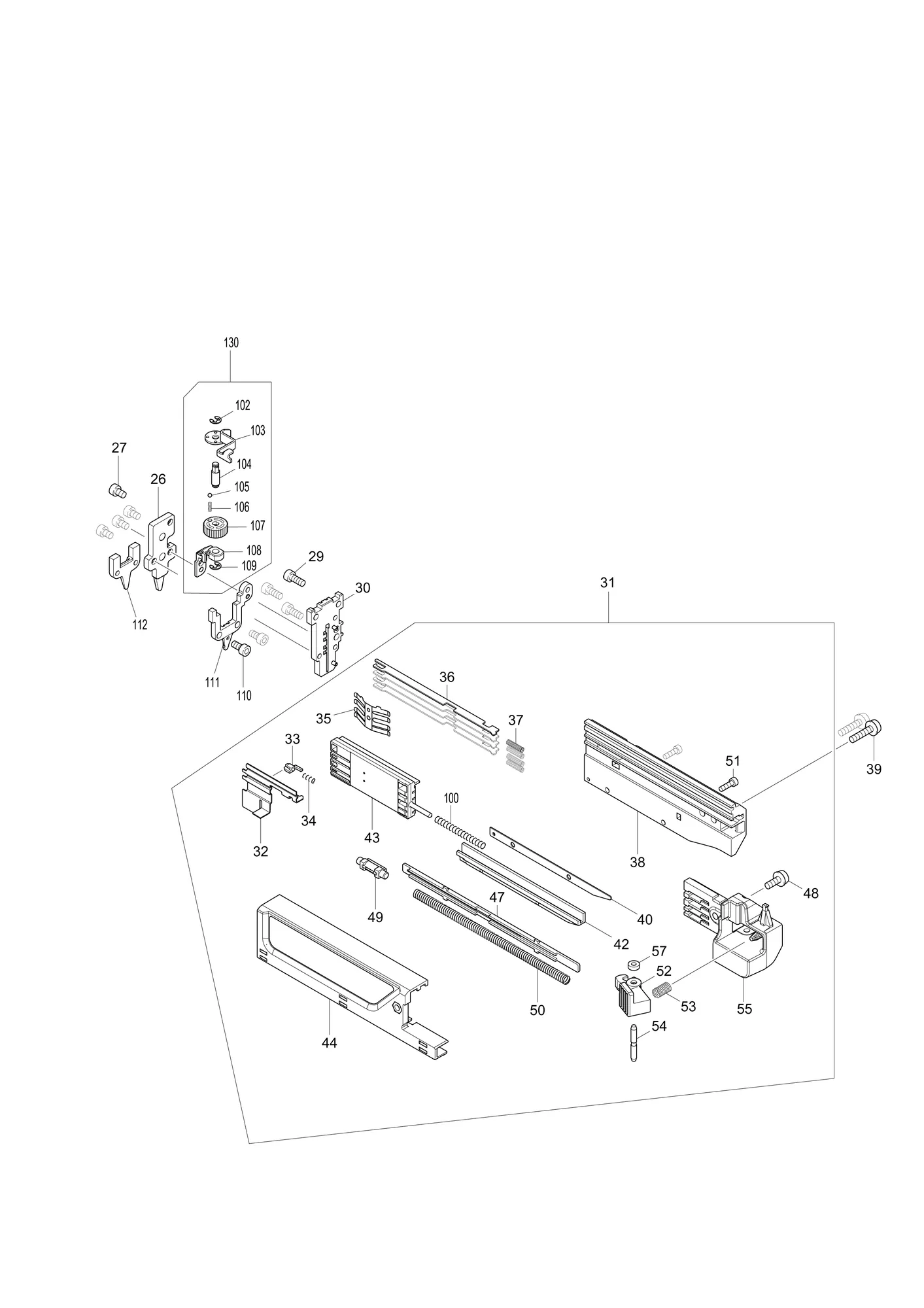

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 266901-4 | Vít tự ren 4X14TAPPING SCREW 4X14 | 1 | ||
| 3 | 183G24-4 | Bộ vỏHOUSING SET | 1 | Gồm các mục 95 | |
| ↳ C10 | 263002-9 | Chốt cao su 4RUBBER PIN 4 | 2 | ||
| ↳ C20 | 252126-6 | Đai ốc hãm lục giác M4-7HEX. LOCK NUT M4-7 | 2 | ||
| ↳ C30 | 931102-0 | Đai ốc lục giác M4HEX. NUT M4 | 1 | ||
| 4 | 644813-5 | Cầu đấu dâyTERMINAL | 1 | ||
| 7 | 915101-0 | Vít đầu buộc M4X6BINDING HEAD SCREW M4X6 | 4 | ||
| 8 | 457384-1 | Nắp trướcFRONT COVER | 1 | ||
| 8-1 | 459308-3 | Nắp trướcFRONT COVER | 1 | Mã thay thế: thay theo bộ | |
| 10 | 345704-0 | Tấm trênUPPER PLATE | 1 | ||
| 10-1 | 347528-0 | Tấm trênUPPER PLATE | 1 | Mã thay thế: thay theo bộ | |
| 11 | 347140-6 | RayRAIL | 1 | ||
| 13 | 326903-3 | Bu lông dẫn hướngGUIDE BOLT | 1 | ||
| 14 | 347143-0 | Tấm dướiBOTTOM PLATE | 1 | ||
| 14-1 | 347671-5 | Tấm dướiBOTTOM PLATE | 1 | Mã thay thế: thay theo bộ | |
| 15 | 457389-1 | Giá giữ lò xoSPRING HOLDER | 1 | ||
| 16 | 347148-0 | Đế lò xoSPRING BASE | 1 | ||
| 17 | 232364-6 | Lò xo nén 17COMPRESSION SPRING 17 | 1 | ||
| 18 | 347141-4 | BúaHAMMER | 1 | ||
| 19 | 424952-5 | ĐệmCUSHION | 1 | ||
| 20 | 253804-1 | Long đen phẳng 6FLAT WASHER 6 | 1 | ||
| 22 | 319537-9 | Giá giữHOLDER | 1 | ||
| 22-1 | 319981-0 | Giá giữHOLDER | 1 | Mã thay thế: thay được cho nhau | |
| 23 | 931302-2 | Đai ốc lục giác M6HEX. NUT M6 | 1 | ||
| 23-1 | 252273-3 | Đai ốc lục giác M6HEX. NUT M6 | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 24 | 345702-4 | Thanh dẫnDRIVER | 1 | ||
| 25 | 268157-5 | Chốt 4PIN 4 | 1 | ||
| 25-1 | 256882-0 | Chốt đầu trụ phẳng 4FLAT FILLISTER HD. PIN 4 | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 26 | 144291-4 | Nắp dẫn hướng thanh dẫn (nguyên bộ)DRIVER GUIDE COVER COMPLETE | 1 | ||
| 26-1 | 140H39-0 | Nắp dẫn hướng thanh dẫn (nguyên bộ)DRIVER GUIDE COVER COMPLETE | 1 | Mã thay thế: thay theo bộ | |
| 26-2 | 144291-4 | Nắp dẫn hướng thanh dẫn (nguyên bộ)DRIVER GUIDE COVER COMPLETE | 1 | Mã thay thế: thay theo bộ | |
| 27 | 922102-1 | Bu lông lục giác chìm M4X6HEX. SOCKET HEAD BOLT M4X6 | 4 | ||
| 29 | 922112-8 | Bu lông lục giác chìm M4X10HEX. SOCKET HEAD BOLT M4X10 | 3 | ||
| 30 | 144330-0 | Nòng dẫn hướng (đầu bắn) (nguyên bộ)DRIVER GUIDE COMPLETE | 1 | ||
| 31 | 135897-9 | Cụm băng đạnMAGAZINE ASSY | 1 | Gồm các mục 100 | |
| 32 | 347138-3 | Thanh đẩyPUSHER | 1 | ||
| 33 | 310176-8 | ChặnSTOPPER | 1 | ||
| 33-1 | 310176-8 | ChặnSTOPPER | 1 | Mã thay thế: thay theo bộ | |
| 34 | 233018-8 | Lò xo nén 3COMPRESSION SPRING 3 | 1 | ||
| 35 | 232362-0 | Lò xo láLEAF SPRING | 1 | ||
| 36 | 346239-4 | Chặn đinhNAIL STOPPER | 4 | ||
| 37 | 232367-0 | Lò xo nén 3COMPRESSION SPRING 3 | 4 | ||
| 38 | 457379-4 | Băng đạnMAGAZINE | 1 | ||
| 38-1 | 458195-7 | Băng đạnMAGAZINE | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 39 | 911133-5 | Vít đầu tròn M4X18PAN HEAD SCREW M4X18 | 2 | ||
| 40 | 347137-5 | Miếng đệmSPACER | 1 | ||
| 42 | 144335-0 | Ray dưới (nguyên bộ)LOWER RAIL COMPLETE | 1 | ||
| 43 | 457382-5 | Giá giữ dẫn hướng đinhNAIL GUIDE HOLDER | 1 | ||
| 44 | 457380-9 | Ray trênUPPER RAIL | 1 | ||
| ↳ C10 | 931102-0 | Đai ốc lục giác M4HEX. NUT M4 | 1 | ||
| 47 | 457387-5 | Nắp lò xoSPRING COVER | 1 | ||
| 48 | 911113-1 | Vít đầu tròn kèm long đen M4X10PAN HEAD SCREW M4X10 WITH WR | 1 | ||
| 49 | 457383-3 | Chốt vai 5-6SHOULDER PIN 5-6 | 1 | ||
| 50 | 232366-2 | Lò xo nén 5COMPRESSION SPRING 5 | 1 | ||
| 51 | 266177-3 | Bu lông lục giác chìm M3X10HEX. SOCKET HEAD BOLT M3X10 | 2 | ||
| 52 | 457388-3 | Cần gạtLEVER | 1 | ||
| 53 | 233117-6 | Lò xo nén 6COMPRESSION SPRING 6 | 1 | ||
| 54 | 256793-9 | Chốt 3PIN 3 | 1 | ||
| 55 | 457381-7 | Nắp cửa trượtSLIDE DOOR CAP | 1 | ||
| 56 | 268158-3 | Chốt 5PIN 5 | 1 | ||
| 57 | 262054-7 | Vòng PU 3URETHANE RING 3 | 1 | ||
| 58 | 347139-1 | Tay đòn khóaLOCK ARM | 1 | ||
| 59 | 629268-5 | Động cơ DCDC MOTOR | 1 | ||
| 60 | 267053-4 | Long đen phẳng 12FLAT WASHER 12 | 1 | ||
| 61 | 227166-3 | Bánh răng trong 69INTERNAL GEAR 69 | 1 | ||
| 63 | 221961-3 | Bánh răng thẳng 27SPUR GEAR 27 | 3 | ||
| 64 | 154973-0 | Bánh răng thẳng 7 (nguyên bộ)SPUR GEAR 7 COMPLETE | 1 | ||
| 65 | 345773-1 | Tấm sau chốngANTI BACK PLATE | 1 | ||
| 66 | 144290-6 | Bánh răng thẳng 55 (nguyên bộ)SPUR GEAR 55 COMPLETE | 1 | ||
| 66-1 | 140U73-8 | Bánh răng thẳng 55 (nguyên bộ)SPUR GEAR 55 COMPLETE | 1 | Mã thay thế: thay được cho nhau | |
| 67 | 214060-8 | Vòng bi bào 10PLANE BEARING 10 | 1 | ||
| 68 | 620507-6 | Mạch đèn LEDLED CIRCUIT | 1 | ||
| 69 | 632J92-7 | Bộ điều khiểnCONTROLLER UNIT | 1 | ||
| ↳ C10 | 654069-2 | Ổ cắmRECEPTACLE | 2 | ||
| 69-1 | 632J92-7 | Bộ điều khiểnCONTROLLER UNIT | 1 | Mã thay thế: thay được cho nhau | |
| ↳ C10 | 654069-2 | Ổ cắmRECEPTACLE | 2 | ||
| 70 | 456799-9 | Khóa cò bấmTRIGGER LOCK | 1 | ||
| 71 | 632J09-0 | Bộ công tắcSWITCH UNIT | 1 | ||
| 71-1 | 632M82-8 | Bộ công tắcSWITCH UNIT | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 72 | 632G60-2 | Bộ công tắcSWITCH UNIT | 1 | ||
| 73 | 632K06-2 | Bộ công tắcSWITCH UNIT | 1 | ||
| 78 | 232370-1 | Lò xo nén 5COMPRESSION SPRING 5 | 1 | ||
| 79 | 457386-7 | Cò bấmTRIGGER | 1 | ||
| 80 | 347142-2 | Tấm bánh răngGEAR PLATE | 1 | ||
| 93 | 266130-9 | Vít tự ren đầu dù PT3X16TAPPING SCREW BIND PT 3X16 | 1 | ||
| 94 | 457385-9 | Nắp phải vỏHOUSING R COVER | 1 | ||
| 95 | 183G24-4 | Bộ vỏHOUSING SET | 1 | Gồm các mục 3 | |
| ↳ C10 | 263002-9 | Chốt cao su 4RUBBER PIN 4 | 2 | ||
| ↳ C20 | 252126-6 | Đai ốc hãm lục giác M4-7HEX. LOCK NUT M4-7 | 2 | ||
| ↳ C30 | 931102-0 | Đai ốc lục giác M4HEX. NUT M4 | 1 | ||
| 96 | 853C64-9 | Nhãn máy PT354DPT354D NAME PLATE | 1 | ||
| 97 | 911173-3 | Vít đầu tròn M4X45PAN HEAD SCREW M4X45 | 1 | ||
| 98 | 266130-9 | Vít tự ren đầu dù PT3X16TAPPING SCREW BIND PT 3X16 | 8 | ||
| 99 | 266130-9 | Vít tự ren đầu dù PT3X16TAPPING SCREW BIND PT 3X16 | 1 | ||
| 100 | 233459-8 | Lò xo nén 3COMPRESSION SPRING 3 | 1 | ||
| 101 | 232365-4 | Lò xo nén 7COMPRESSION SPRING 7 | 1 | ||
| 102 | 961017-7 | Vòng chặn E-3STOP RING E-3 | 1 | ||
| 103 | 347136-7 | Tay đòn tiếp điểmCONTACT ARM | 1 | ||
| 104 | 326905-9 | Trục bộ chỉnhADJUSTER SHAFT | 1 | ||
| 105 | 216031-1 | Bi thép 2.3STEEL BALL 2.3 | 1 | ||
| 106 | 234254-9 | Lò xo nén 2COMPRESSION SPRING 2 | 1 | ||
| 107 | 457378-6 | Bộ chỉnhADJUSTER | 1 | ||
| 108 | 310778-0 | Tay đònARM | 1 | ||
| 109 | 961017-7 | Vòng chặn E-3STOP RING E-3 | 1 | ||
| 110 | 922107-1 | Bu lông lục giác chìm M4X8HEX. SOCKET HEAD BOLT M4X8 | 2 | ||
| 111 | 144329-5 | Tấm tâm (nguyên bộ)CENTER PLATE COMPLETE | 1 | ||
| 112 | 310777-2 | Nắp trên tiếp điểmCONTACT TOP COVER | 1 | ||
| 112-1 | 310922-9 | Nắp trên tiếp điểmCONTACT TOP COVER | 1 | Mã thay thế: thay theo bộ | |
| 112-2 | 310777-2 | Nắp trên tiếp điểmCONTACT TOP COVER | 1 | Mã thay thế: thay theo bộ | |
| 113 | 310780-3 | Đối trọng bộ đếm ACOUNTER WEIGHT A | 2 | ||
| 113-1 | 310924-5 | Đối trọng bộ đếm ACOUNTER WEIGHT A | 2 | Mã thay thế: mã mới thay được mã cũ | |
| 113-2 | 313421-0 | Đối trọng bộ đếm ACOUNTER WEIGHT A | 2 | Mã thay thế: mã mới thay được mã cũ | |
| 114 | 251566-5 | Bu lông lục giác chìm kèm long đen M4X6H.S.H BOLT M4X6 WITH W | 2 | ||
| 115 | 347146-4 | Dẫn hướng bánh răng nhỏPINION GUIDE | 2 | ||
| 116 | 457390-6 | Giá giữ đối trọng bộ đếmCOUNTER WEIGHT HOLDER | 4 | ||
| 119 | 326902-5 | Trục bánh răng nhỏPINION SHAFT | 2 | ||
| 120 | 424953-3 | Cao su giảm chấnDUMPER RUBBER | 8 | ||
| 121 | 922102-1 | Bu lông lục giác chìm M4X6HEX. SOCKET HEAD BOLT M4X6 | 4 | ||
| 122 | 347145-6 | Phải ray dẫn hướngGUIDE RAIL R | 1 | ||
| 123 | 347144-8 | Trái ray dẫn hướngGUIDE RAIL L | 1 | ||
| 124 | 310781-1 | Đối trọng bộ đếm BCOUNTER WEIGHT B | 2 | ||
| 125 | 347147-2 | Chặn bộ đếmCOUNTER STOPPER | 1 | ||
| 125-1 | 347672-3 | Chặn bộ đếmCOUNTER STOPPER | 1 | Mã thay thế: thay theo bộ | |
| 126 | 424954-1 | Đệm bộ đếmCOUNTER CUSHION | 2 | ||
| 127 | 326904-1 | Đối trọngWEIGHT | 2 | ||
| 128 | 232363-8 | Lò xo nén 7COMPRESSION SPRING 7 | 2 | ||
| 129 | 326901-7 | Ống dẫn hướngGUIDE PIPE | 2 | ||
| 129-1 | 327550-3 | Ống dẫn hướngGUIDE PIPE | 2 | Mã thay thế: thay theo bộ | |
| 130 | 135857-1 | Cụm tay đòn tiếp điểmCONTACT ARM ASSY | 1 | Gồm các mục 102-109 | |
| 131 | 135855-5 | Cụm bánh răng thẳngSPUR GEAR ASSEMBLY | 2 | Gồm các mục 120 | |
| 131-1 | 136153-0 | Cụm bánh răng thẳngSPUR GEAR ASSY | 2 | Mã thay thế: thay được cho nhau | |
| 131-2 | 136104-3 | Cụm bánh răng thẳngSPUR GEAR ASSEMBLY | 2 | Mã thay thế: thay được cho nhau | |
| 132 | 457809-5 | Chắn bảo vệ công tắcSWITCH GUARD | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | 195246-2 | Kính bảo hộ an toànSAFETY GOGGLE | 1 | ||
| A02 | 251314-2 | Vít và M4X12+ SCREW M4X12 | 1 | ||
| A03 | 346909-5 | Móc treoHOOK | 1 | ||
| A04 | 424955-9 | Đầu chuyển đầu mũiNOSE ADAPTER | 2 | ||
| Phụ tùng | |||||
| A04-1 | 422372-7 | Đầu chuyển đầu mũiNOSE ADAPTER | 2 | Mã thay thế: thay được cho nhau | |
| Phụ kiện kèm theo máy | |||||
| A05 | 783201-2 | Chìa lục giác 3HEX. WRENCH 3 | 1 | ||
| A06B | 821549-5 | Hộp nhựa đầu nối (TYPE 1)CONNECTOR PLASTIC CASE (TYPE1) | 1 | Chỉ bản PT354DSAJ | |
| Phụ tùng | |||||
| ↳ C10 | 453974-8 | Chốt càiLATCH | 4 | ||
| Phụ kiện kèm theo máy | |||||
| A06C | 821549-5 | Hộp nhựa đầu nối (TYPE 1)CONNECTOR PLASTIC CASE (TYPE1) | 1 | Chỉ bản PT354DSMJ | |
| Phụ tùng | |||||
| ↳ C10 | 453974-8 | Chốt càiLATCH | 4 | ||
| Phụ kiện kèm theo máy | |||||
| A06D | 821549-5 | Hộp nhựa đầu nối (TYPE 1)CONNECTOR PLASTIC CASE (TYPE1) | 1 | Chỉ bản PT354DSYJ | |
| Phụ tùng | |||||
| ↳ C10 | 453974-8 | Chốt càiLATCH | 4 | ||
| Phụ kiện kèm theo máy | |||||
| A07B | 839166-7 | Khay trongINNER TRAY | 1 | Chỉ bản PT354DSAJ | |
| A07C | 839166-7 | Khay trongINNER TRAY | 1 | Chỉ bản PT354DSMJ | |
| A07D | 839166-7 | Khay trongINNER TRAY | 1 | Chỉ bản PT354DSYJ | |
| A08B | 812N70-9 | Nhãn chỉ báo PT354DSAJPT354DSAJ INDICATION LABEL | 1 | Chỉ bản PT354DSAJ | |
| A08C | 812N73-3 | Nhãn chỉ báo PT354DSMJPT354DSMJ INDICATION LABEL | 1 | Chỉ bản PT354DSMJ | |
| A08D | 812N76-7 | Nhãn chỉ báo PT354DSYJPT354DSYJ INDICATION LABEL | 1 | Chỉ bản PT354DSYJ | |
| A09B | 812N72-5 | Nhãn hộp nhựa PT354DSAJPT354DSAJ PLASTIC CASE LABEL | 2 | Chỉ bản PT354DSAJ | |
| A09C | 812N75-9 | Nhãn hộp nhựa PT354DSMJPT354DSMJ PLASTIC CASE LABEL | 2 | Chỉ bản PT354DSMJ | |
| A09D | 812N78-3 | Nhãn hộp nhựa PT354DSYJPT354DSYJ PLASTIC CASE LABEL | 2 | Chỉ bản PT354DSYJ | |
| A10B | ***DC10SB | Sạc pin DC10SBDC10SB BATTERY CHARGER | 1 | Chỉ bản PT354DSAJ | |
| A10C | ***DC10SB | Sạc pin DC10SBDC10SB BATTERY CHARGER | 1 | Chỉ bản PT354DSMJ | |
| A10D | ***DC10SB | Sạc pin DC10SBDC10SB BATTERY CHARGER | 1 | Chỉ bản PT354DSYJ | |
| A11B | 197396-9 | Bộ pin BL1021BBATTERY BL1021B SET | 2 | Chỉ bản PT354DSAJ | |
| A11C | 197406-2 | Bộ pin BL1041BBATTERY BL1041B SET | 2 | Chỉ bản PT354DSMJ | |
| A11D | 197393-5 | Bộ pin BL1016BATTERY BL1016 SET | 2 | Chỉ bản PT354DSYJ | |
| Phụ tùng | |||||
| A11-1B | 197396-9 | Bộ pin BL1021BBATTERY BL1021B SET | 2 | Mã thay thế: thay được cho nhau | |
| A11-1C | 197406-2 | Bộ pin BL1041BBATTERY BL1041B SET | 2 | Mã thay thế: thay được cho nhau | |
| Phụ kiện kèm theo máy | |||||
| A12B | 456128-6 | Nắp pinBATTERY COVER | 1 | Chỉ bản PT354DSAJ | |
| A12C | 456128-6 | Nắp pinBATTERY COVER | 1 | Chỉ bản PT354DSMJ | |
| A12D | 456128-6 | Nắp pinBATTERY COVER | 1 | Chỉ bản PT354DSYJ | |
| B01 | 127762-6 | Cụm tấm tâmCENTER PLATE ASSEMBLY | 1 | Gồm các mục 110-112 | |
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
