Sơ đồ chi tiết máy & phụ tùng Makita RP0900
Máy phay · 72 mã phụ tùng
Tài liệu: Makita Việt Nam · bản 2021/02 · Xem bản gốc (PDF)

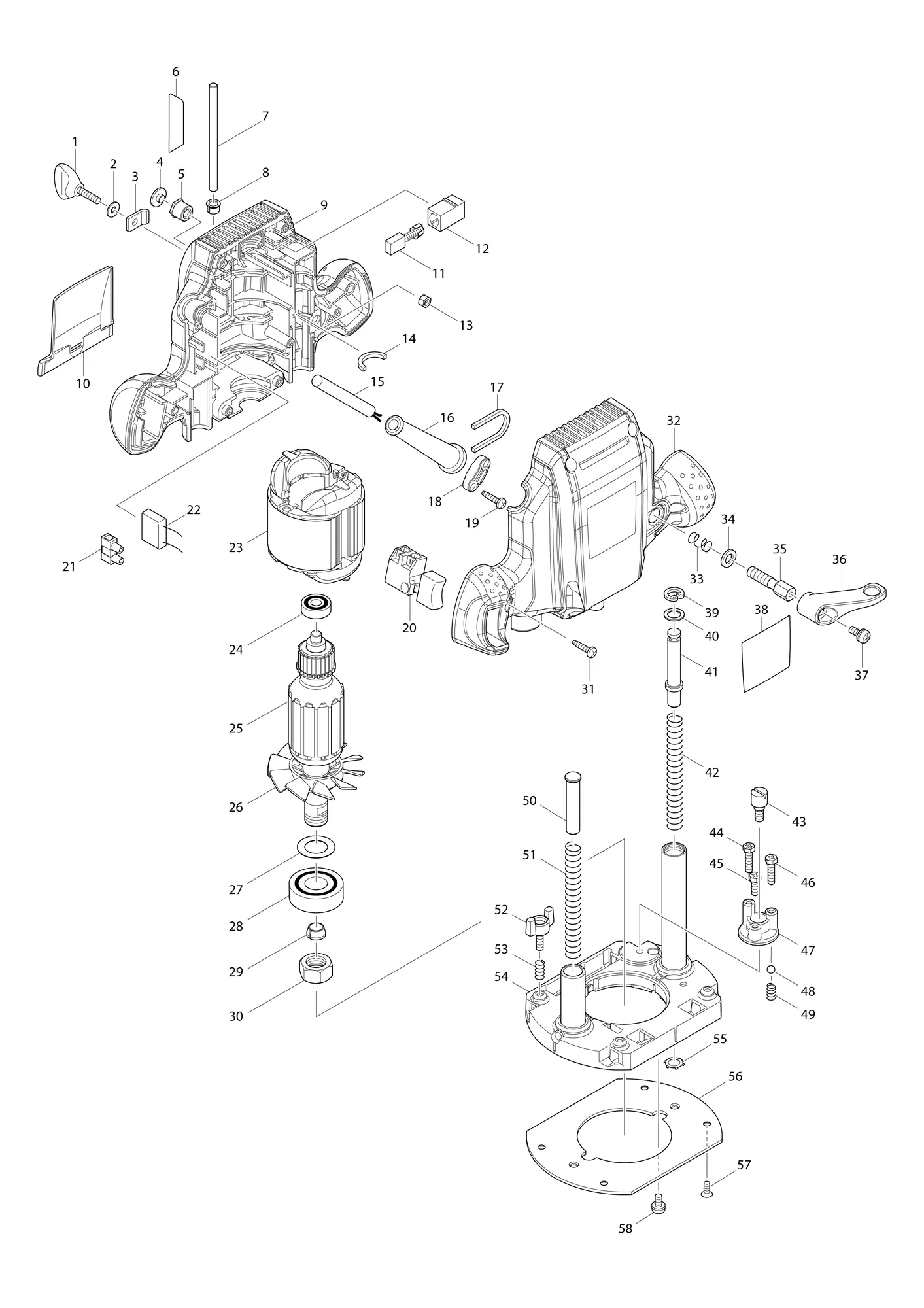

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 251878-6 | Vít M5X20SCREW M5X20 | 1 | ||
| 2 | 941101-4 | Long đen phẳng 5FLAT WASHER 5 | 1 | ||
| 3 | 346007-5 | Tấm áp suấtPRESSURE PLATE | 1 | ||
| 4 | 424156-9 | Nắp cao suRUBBER CAP | 1 | ||
| 5 | 252094-3 | Đai ốc lục giác M8HEX. NUT M8 | 1 | ||
| 6 | 816925-6 | Nhãn thước chia độSCALE LABEL | 1 | ||
| 6-1 | 816924-8 | Nhãn thước chia độSCALE LABEL | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 7 | 321948-6 | Cực chặnSTOPPER POLE | 1 | ||
| 8 | 451035-8 | Kim chỉ sâuDEPTH POINTER | 1 | ||
| 9 | 188696-8 | Bộ vỏHOUSING SET | 1 | Gồm các mục 13,32 | |
| ↳ C10 | 263002-9 | Chốt cao su 4RUBBER PIN 4 | 3 | ||
| ↳ C20 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 1 | ||
| 10 | 450820-6 | Tấm hướng phoiCHIP DEFLECTOR | 1 | ||
| 11 | A-81290 | Chổi than CB-106ACARBON BRUSH CB-106A | 1 | ||
| 11-1 | B-80313 | Bộ chổi than CB-106ACARBON BRUSH SET CB-106A | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 12 | 643601-7 | Giá chổi than 6-10BRUSH HOLDER 6-10 | 2 | ||
| 13 | 931202-6 | Đai ốc lục giác M5HEX. NUT M5 | 1 | ||
| 14 | 443073-4 | NỉFELT | 1 | ||
| 15 | 691015-4 | Dây nguồn 0.75-2-2.5POWER SUPPLY CORD 0.75-2-2.5 | 1 | ||
| 16 | 682504-0 | Ống chống gập dây nguồn 10-85CORD GUARD 10-85 | 1 | ||
| 17 | 443074-2 | NỉFELT | 1 | ||
| 18 | 687140-7 | Kẹp giữ dây nguồnSTRAIN RELIEF | 1 | ||
| 19 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 20 | 651280-7 | Công tắc SGE115CDY-5SWITCH SGE115CDY-5 | 1 | ||
| 23 | 594593-2 | Cụm stator 220VFIELD ASS'Y 220V | 1 | ||
| ↳ C10 | 654037-5 | Cầu đấu cách điện FT1.25-M3INSULATED TERM. FT1.25-M3 | 2 | ||
| ↳ C11 | 654037-5 | Cầu đấu cách điện FT1.25-M3INSULATED TERM. FT1.25-M3 | 2 | ||
| 24 | 210044-4 | Vòng bi 608DDWBALL BEARING 608DDW | 1 | ||
| 24-1 | 210200-6 | Vòng bi 608DDWBALL BEARING 608DDW | 1 | Mã thay thế: thay được cho nhau | |
| 25 | 513778-1 | Cụm rotor 220VARMATURE ASS'Y 220V | 1 | Gồm các mục 24,26-28 | |
| 26 | 241835-2 | Cánh quạt 72FAN 72 | 1 | ||
| 26-1 | 240123-4 | Cánh quạt 72FAN 72 | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 27 | 267114-0 | Long đen phẳng 17FLAT WASHER 17 | 1 | ||
| 28 | 211278-2 | Vòng bi 6203DDWBALL BEARING 6203DDW | 1 | ||
| 29 | 763619-3 | Côn collet 3/8"COLLET CONE 3/8" | 1 | ||
| 30 | 763615-1 | Đai ốc kẹp colletCOLLET NUT | 1 | ||
| 31 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 7 | ||
| 32 | 188696-8 | Bộ vỏHOUSING SET | 1 | Gồm các mục 9,13 | |
| ↳ C10 | 263002-9 | Chốt cao su 4RUBBER PIN 4 | 3 | ||
| ↳ C20 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 1 | ||
| 33 | 233110-0 | Lò xo nén 8COMPRESSION SPRING 8 | 1 | ||
| 34 | 941202-8 | Long đen phẳng 8FLAT WASHER 8 | 1 | ||
| 35 | 266460-8 | Bu lông bộ M8SET BOLT M8 | 1 | ||
| 35-1 | 266920-0 | Bu lông bộ M8SET BOLT M8 | 1 | Mã thay thế: thay theo bộ | |
| 36 | 450821-4 | Cần gạt 47LEVER 47 | 1 | ||
| 37 | 911213-7 | Vít đầu tròn M5X12PAN HEAD SCREW M5X12 | 1 | ||
| 38 | 866313-7 | Nhãn máy RP0900RP0900 NAME PLATE | 1 | ||
| 39 | 962065-9 | Phanh R-15RETAINING RING R-15 | 1 | ||
| 40 | 267047-9 | Long đen phẳng 10FLAT WASHER 10 | 1 | ||
| 41 | 415992-4 | Chốt 10PIN 10 | 1 | ||
| 41-1 | 451524-3 | Chốt 10PIN 10 | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 42 | 231416-0 | Lò xo nén 10COMPRESSION SPRING 10 | 1 | ||
| 43 | 251447-3 | Vít đầu phẳng M6- FLAT HEAD SCREW M6 | 1 | ||
| 44 | 265587-1 | Bu lông lục giác bake M5X20+HEX. BOLT M5X20 | 1 | ||
| 45 | 265586-3 | Bu lông lục giác bake M5X14+HEX. BOLT M5X14 | 1 | ||
| 46 | 265587-1 | Bu lông lục giác bake M5X20+HEX. BOLT M5X20 | 1 | ||
| 47 | 135264-8 | Cụm chặnSTOPPER ASS'Y | 1 | Gồm các mục 43-46 | |
| 48 | 216022-2 | Bi thép 7.0STEEL BALL 7.0 | 1 | ||
| 49 | 231419-4 | Lò xo nén 5COMPRESSION SPRING 5 | 1 | ||
| 50 | 256651-9 | Chốt 10PIN 10 | 1 | ||
| 51 | 231417-8 | Lò xo nén 10COMPRESSION SPRING 10 | 1 | ||
| 52 | 265761-1 | Vít vặn tay M5X16THUMB SCREW M5X16 | 2 | ||
| 53 | 231240-1 | Lò xo nén 7COMPRESSION SPRING 7 | 2 | ||
| 54 | 158808-7 | Đế (nguyên bộ)BASE COMPLETE | 1 | ||
| 55 | 259019-8 | Khóa tự 15SELF LOCK 15 | 2 | ||
| 56 | 450819-1 | Tấm đếBASE PLATE | 1 | ||
| 57 | 912112-6 | Vít đầu bằng M4X10COUNTERSUNK HEAD SCREW M4X10 | 4 | ||
| 58 | 911206-4 | Vít đầu tròn M5X10PAN HEAD SCREW M5X10 | 2 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | 164834-6 | Dẫn hướng thẳngSTRAIGHT GUIDE | 1 | ||
| A02 | 781006-4 | Cờ lê 13WRENCH 13 | 1 | ||
| A03 | 781011-1 | Cờ lê 22WRENCH 22 | 1 | ||
| A04 | 763637-1 | Côn collet 1/4"COLLET CONE 1/4" | 1 | ||
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
