Sơ đồ chi tiết máy & phụ tùng Makita RS001G
Máy cưa tay cầm sau dùng pin 185MM · 90 mã phụ tùng
Tài liệu: Makita Việt Nam · bản 2021/02 · Xem bản gốc (PDF)

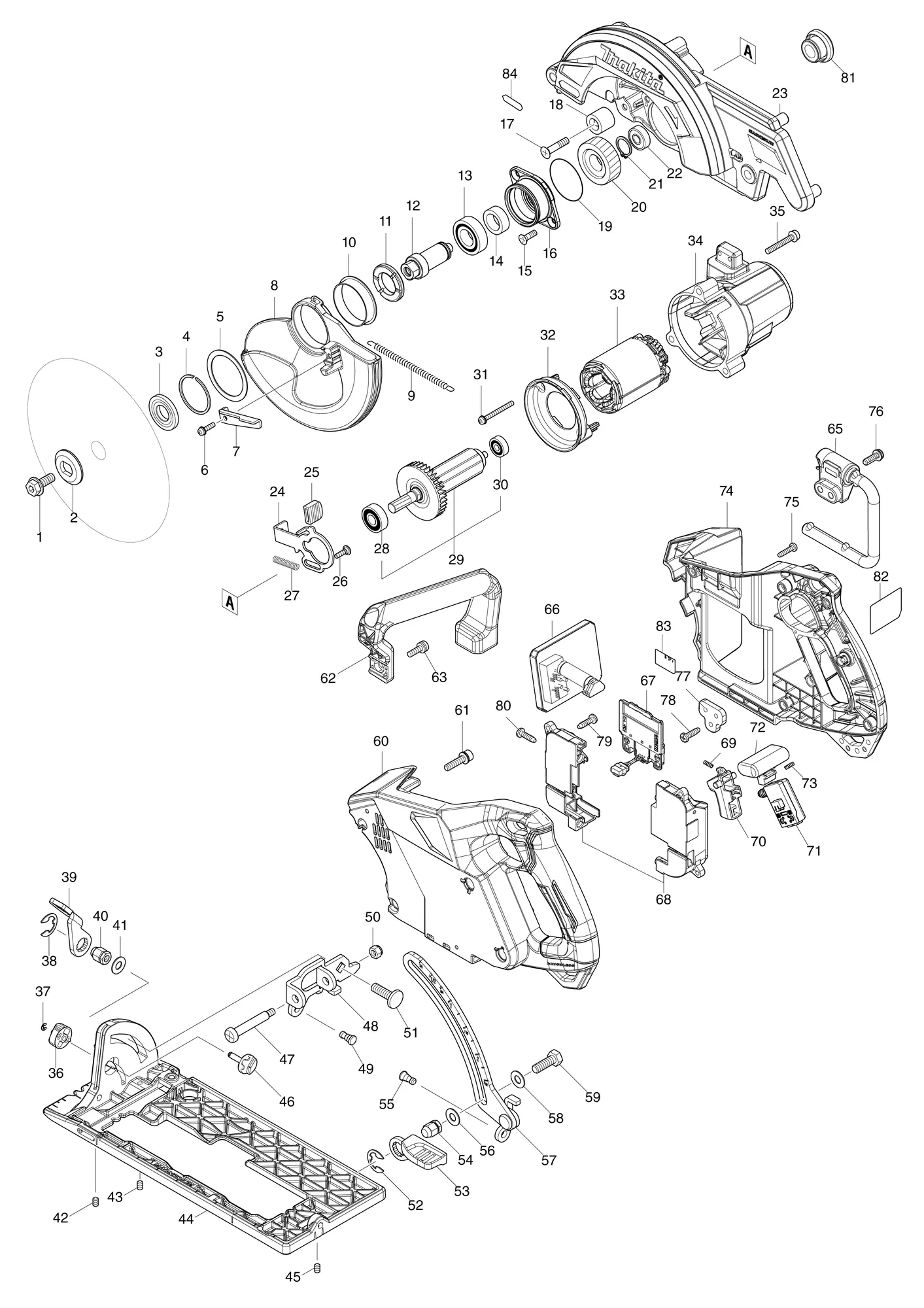

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 266400-6 | Bu lông lục giác chìm M8X20HEX. SOCKET HEX. BOLT M8X20 | 1 | ||
| 2 | 224409-4 | Bích ngoài 35OUTER FLANGE 35 | 1 | ||
| 3 | 224593-5 | Bích trong 35INNER FLANGE 35 | 1 | ||
| 4 | 257423-5 | Phanh WR-42 (EXT)RETAINING RING(EXT) WR-42 | 1 | ||
| 5 | 253393-6 | Long đen phẳng 42FLAT WASHER 42 | 1 | ||
| 6 | 911128-8 | Vít đầu tròn kèm long đen M4X16P.H.SCREW M4X16 WITH WR | 1 | ||
| 7 | 271435-4 | Cần gạt 48LEVER 48 | 1 | ||
| 8 | 312A89-5 | Nắp an toànSAFETY COVER | 1 | ||
| 9 | 232371-9 | Lò xo căng 5TENSION SPRING 5 | 1 | ||
| 10 | 457434-2 | Miếng đệmSPACER | 1 | ||
| 11 | 285809-3 | Tấm chặn vòng bi 23-36BEARING RETAINER 23-36 | 1 | ||
| 12 | 326941-5 | Trục chínhSPINDLE | 1 | ||
| 13 | 211251-2 | Vòng bi 6003LLBBALL BEARING 6003LLB | 1 | ||
| 14 | 257024-9 | Vòng 17RING 17 | 1 | ||
| 15 | 265034-2 | Vít đầu bằng và M5X1+ COUNTERSUNK HEAD SCREW M5X1 | 2 | ||
| 16 | 319544-2 | Ổ đỡ vòng biBEARING BOX | 1 | ||
| 17 | 251572-0 | Vít đầu bằng và M6X3+ COUNTERSUNK HEAD SCREW M6X3 | 1 | ||
| 18 | 262185-2 | Ống bọc cao su 8RUBBER SLEEVE8 | 1 | ||
| 19 | 213565-5 | Gioăng chữ O 42O RING 42 | 1 | ||
| 20 | 221542-3 | Bánh răng nghiêng 37HELICAL GEAR 37 | 1 | ||
| 21 | 961057-5 | Phanh S-17RETAINING RING S-17 | 1 | ||
| 22 | 210029-0 | Vòng bi 608ZZBALL BEARING 608ZZ | 1 | ||
| 23 | 141A11-3 | Hộp lưỡi (nguyên bộ)BLADE CASE COMPLETE | 1 | ||
| ↳ C10 | 213434-0 | Gioăng chữ O 26O RING 26 | 1 | ||
| 24 | 347168-4 | Khóa trụcSHAFT LOCK | 1 | ||
| 25 | 286039-9 | NắpCAP | 1 | ||
| 26 | 251529-1 | Vít đầu tròn và M4X14+ PAN HEAD SCREW M4X14 | 1 | ||
| 27 | 232381-6 | Lò xo nén 6COMPRESSION SPRING 6 | 1 | ||
| 28 | 210059-1 | Vòng bi 6000DDWBALL BEARING 6000DDW | 1 | ||
| 29 | 519435-9 | Cụm rotorROTOR ASS'Y | 1 | Gồm các mục 28,30 | |
| 30 | 210022-4 | Vòng bi 626DDWBALL BEARING 626DDW | 1 | ||
| 31 | 911566-4 | P.H.SCREW M4X40 WITH WRM | 2 | ||
| 32 | 457430-0 | Tấm chắnBAFFLE PLATE | 1 | ||
| 33 | 629A45-1 | Stator | 1 | ||
| 34 | 141A12-1 | Vỏ động cơ (nguyên bộ)MOTOR HOUSING COMPLETE | 1 | ||
| ↳ C10 | 263002-9 | Chốt cao su 4RUBBER PIN 4 | 1 | ||
| 35 | 911258-5 | Vít đầu tròn M5X35PAN HEAD SCREW M5X35 | 3 | ||
| 36 | 457963-5 | Mặt số 22DIAL 22 | 1 | ||
| 37 | 961017-7 | Vòng chặn E-3STOP RING E-3 | 1 | ||
| 38 | 257953-6 | Vòng chặn cung E-12BOW STOP RING E-12 | 1 | ||
| 39 | 271468-9 | Cần gạt 56LEVER 56 | 1 | ||
| 40 | 252240-8 | Đai ốc nắp lục giác M8-13HEX. CAP NUT M8-13 | 1 | ||
| 41 | 941201-0 | Long đen phẳng 8FLAT WASHER 8 | 1 | ||
| 42 | 266229-0 | Vít trí lục giác chìm M5X8 (CUP POINT)H.S.SET SCREW(CUP POINT)M5X8 | 1 | ||
| 43 | 266229-0 | Vít trí lục giác chìm M5X8 (CUP POINT)H.S.SET SCREW(CUP POINT)M5X8 | 1 | ||
| 44 | 312B21-5 | ĐếBASE | 1 | ||
| 45 | 266229-0 | Vít trí lục giác chìm M5X8 (CUP POINT)H.S.SET SCREW(CUP POINT)M5X8 | 1 | ||
| 46 | 327760-2 | Chốt chặnSTOPPER PIN | 1 | ||
| 47 | 251221-9 | Vít đầu tròn và M6+ PAN HEAD SCREW M6 | 1 | ||
| 48 | 347169-2 | Dẫn hướng gócANGULAR GUIDE | 1 | ||
| 49 | 256511-5 | Chốt vai 6-7SHOULDER PIN 6-7 | 1 | ||
| 50 | 252014-7 | Đai ốc hãm lục giác M6-10HEX. LOCK NUT M6-10 | 1 | ||
| 51 | 251537-2 | Bu lông đầu bằng cổ vuông M8X28FLATHEADSQUARE NECKBOLT M8X28 | 1 | ||
| 52 | 257953-6 | Vòng chặn cung E-12BOW STOP RING E-12 | 1 | ||
| 53 | 271433-8 | Cần gạt 59LEVER 59 | 1 | ||
| 54 | 252240-8 | Đai ốc nắp lục giác M8-13HEX. CAP NUT M8-13 | 1 | ||
| 55 | 256511-5 | Chốt vai 6-7SHOULDER PIN 6-7 | 1 | ||
| 56 | 941201-0 | Long đen phẳng 8FLAT WASHER 8 | 1 | ||
| 57 | 162566-9 | Dẫn hướng sâuDEPTH GUIDE | 1 | ||
| 58 | 941201-0 | Long đen phẳng 8FLAT WASHER 8 | 1 | ||
| 59 | 251538-0 | Bu lông lục giác M8X24HEX. BOLT M8X24 | 1 | ||
| 60 | 183S55-5 | Bộ tay cầmHANDLE SET | 1 | Gồm các mục 74 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 1 | ||
| 61 | 922343-9 | Bu lông đầu lục giác chìm kèm long đen M6X25H.S.H.BOLT M6X25 WITH WR | 4 | ||
| 62 | 413348-5 | Tay cầm phụGRIP | 1 | ||
| 63 | 911228-4 | Vít đầu tròn M5X18PAN HEAD SCREW M5X18 | 3 | ||
| 65 | 127771-5 | Cụm móc treoHOOK ASSEMBLY | 1 | ||
| 66 | 620F00-6 | Bộ điều khiểnCONTROLLER | 1 | ||
| 67 | 632P65-6 | Bộ cầu đấu dâyTERMINAL UNIT | 1 | ||
| 68 | 183S18-1 | Bộ hộp cầu đấu dâyTERMINAL BOX SET | 1 | ||
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| 69 | 231433-0 | Lò xo nén 4COMPRESSION SPRING 4 | 1 | ||
| 70 | 457432-6 | Cần gạt công tắcSWITCH LEVER | 1 | ||
| 71 | 651083-9 | Công tắc C3XA-1PSPMSWITCH C3XA-1PSPM | 1 | ||
| 72 | 457431-8 | Nút tắt khóaLOCK OFF BUTTON | 1 | ||
| 73 | 231433-0 | Lò xo nén 4COMPRESSION SPRING 4 | 1 | ||
| 74 | 183S55-5 | Bộ tay cầmHANDLE SET | 1 | Gồm các mục 60 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 1 | ||
| 75 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 9 | ||
| 76 | 911228-4 | Vít đầu tròn M5X18PAN HEAD SCREW M5X18 | 2 | ||
| 77 | 347805-0 | Tấm khóaLOCK PLATE | 1 | ||
| 78 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 1 | ||
| 79 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 4 | ||
| 80 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 81 | 286042-0 | Nắp 31CAP 31 | 1 | ||
| 82 | 811C92-0 | Nhãn máy RS001GRS001G NAME PLATE | 1 | ||
| 83 | 811C99-6 | Nhãn số seri RS001GRS001G SERIAL NO. LABEL | 1 | ||
| 84 | 8005T5-8 | Nhãn logo (XGT)XGT LOGO LABEL | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | B-62022 | TCT EFFICUT gỗ lưỡi 185X24TTCT BLADE185X24T WOOD EFFICUT | 1 | ||
| A02 | 782016-4 | Cờ lê lệch 13OFFSET WRENCH 13 | 1 | ||
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
