Sơ đồ chi tiết máy & phụ tùng Makita RS002G
Máy cưa tay cầm sau dùng pin 260MM · 98 mã phụ tùng
Tài liệu: Makita Việt Nam · bản 2021/06 · Xem bản gốc (PDF)

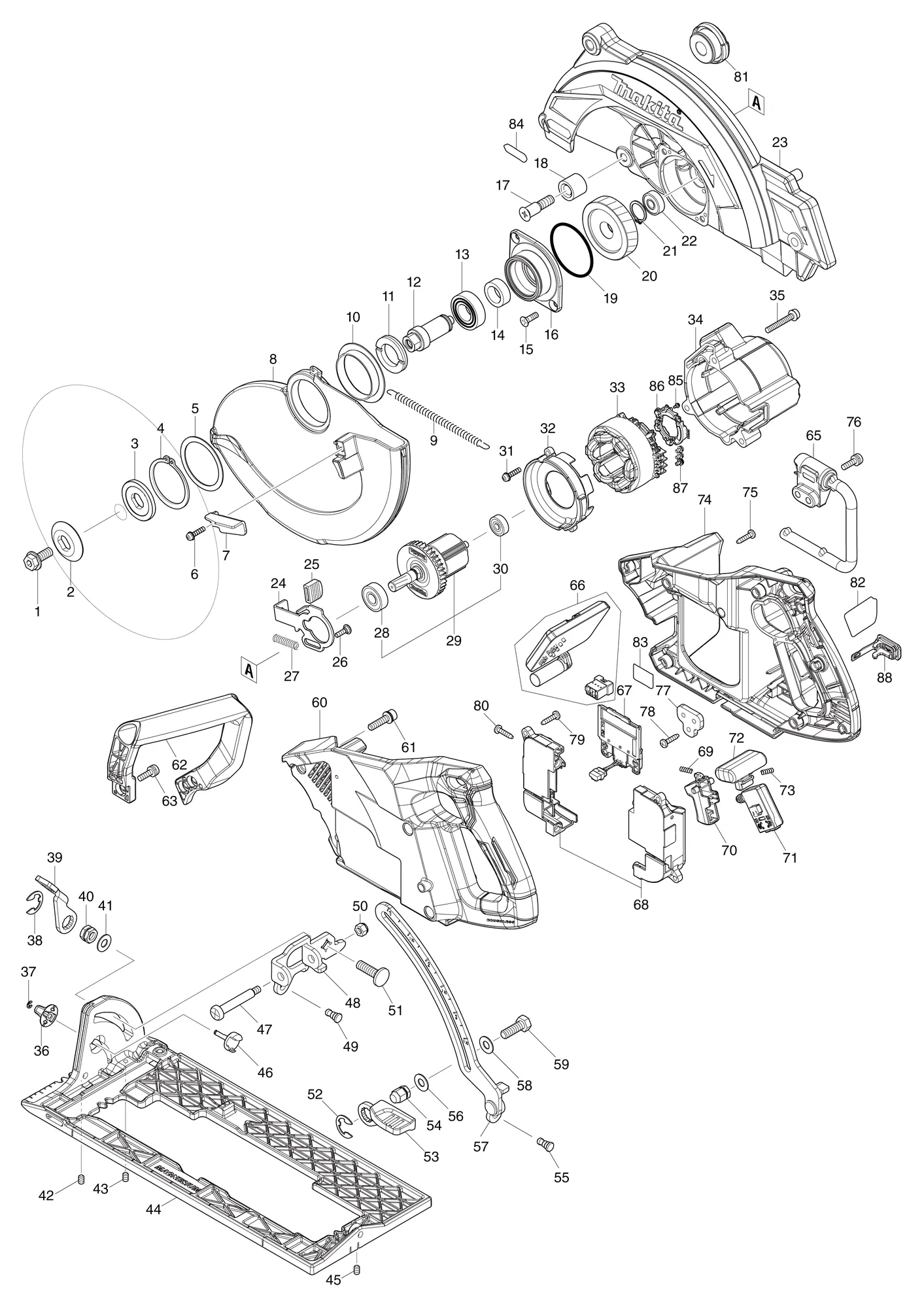

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 266400-6 | Bu lông lục giác chìm M8X20HEX. SOCKET HEX. BOLT M8X20 | 1 | ||
| 2 | 224613-5 | Bích ngoài 40OUTER FLANGE 40 | 1 | ||
| 3 | 224281-4 | Bích trong 40INNER FLANGE 40 | 1 | ||
| 4 | 961202-2 | Phanh S-45RETAINING RING S-45 | 1 | ||
| 5 | 267219-6 | Long đen phẳng 45FLAT WASHER 45 | 1 | ||
| 6 | 911531-3 | P.H.SCREW M4X18 WITH WRM | 1 | ||
| 7 | 271467-1 | Cần gạt 40LEVER 40 | 1 | ||
| 8 | 312A93-4 | Nắp an toànSAFETY COVER | 1 | ||
| 9 | 232675-9 | Lò xo căng 7TENSION SPRING 7 | 1 | ||
| 10 | 413356-6 | Miếng đệmSPACER | 1 | ||
| 11 | 285809-3 | Tấm chặn vòng bi 23-36BEARING RETAINER 23-36 | 1 | ||
| 12 | 326941-5 | Trục chínhSPINDLE | 1 | ||
| 13 | 211251-2 | Vòng bi 6003LLBBALL BEARING 6003LLB | 1 | ||
| 14 | 257024-9 | Vòng 17RING 17 | 1 | ||
| 15 | 265034-2 | Vít đầu bằng và M5X1+ COUNTERSUNK HEAD SCREW M5X1 | 2 | ||
| 16 | 312A94-2 | Ổ đỡ vòng biBEARING BOX | 1 | ||
| 17 | 265B77-6 | Vít bake đầu bằng M8X35+COUNTERSUNK HEAD SCREW M8X35 | 1 | ||
| 18 | 262200-2 | Ống bọc cao su 10RUBBER SLEEVE 10 | 1 | ||
| 19 | 213676-6 | Gioăng chữ O 53O RING 53 | 1 | ||
| 20 | 227873-8 | Bánh răng nghiêng 57HELICAL GEAR 57 | 1 | ||
| 21 | 961057-5 | Phanh S-17RETAINING RING S-17 | 1 | ||
| 22 | 210029-0 | Vòng bi 608ZZBALL BEARING 608ZZ | 1 | ||
| 23 | 140Y58-8 | Hộp lưỡi (nguyên bộ)BLADE CASE COMPLETE | 1 | ||
| ↳ C10 | 213434-0 | Gioăng chữ O 26O RING 26 | 1 | ||
| 24 | 347168-4 | Khóa trụcSHAFT LOCK | 1 | ||
| 25 | 286039-9 | NắpCAP | 1 | ||
| 26 | 251529-1 | Vít đầu tròn và M4X14+ PAN HEAD SCREW M4X14 | 1 | ||
| 27 | 232381-6 | Lò xo nén 6COMPRESSION SPRING 6 | 1 | ||
| 28 | 210059-1 | Vòng bi 6000DDWBALL BEARING 6000DDW | 1 | ||
| 29 | 519667-8 | Cụm rotorROTOR ASSY | 1 | Gồm các mục 28,30 | |
| 30 | 210022-4 | Vòng bi 626DDWBALL BEARING 626DDW | 1 | ||
| 31 | 911531-3 | P.H.SCREW M4X18 WITH WRM | 2 | ||
| 32 | 413359-0 | Tấm chắnBAFFLE PLATE | 1 | ||
| 33 | 629A40-1 | Stator | 1 | ||
| 34 | 140Y63-5 | Vỏ động cơ (nguyên bộ)MOTOR HOUSING COMPLETE | 1 | ||
| ↳ C10 | 263002-9 | Chốt cao su 4RUBBER PIN 4 | 1 | ||
| 35 | 911258-5 | Vít đầu tròn M5X35PAN HEAD SCREW M5X35 | 3 | ||
| 36 | 457963-5 | Mặt số 22DIAL 22 | 1 | ||
| 37 | 961017-7 | Vòng chặn E-3STOP RING E-3 | 1 | ||
| 38 | 257953-6 | Vòng chặn cung E-12BOW STOP RING E-12 | 1 | ||
| 39 | 271468-9 | Cần gạt 56LEVER 56 | 1 | ||
| 40 | 264006-4 | Đai ốc lục giác M8-13HEX. NUT M8-13 | 1 | ||
| 41 | 941201-0 | Long đen phẳng 8FLAT WASHER 8 | 1 | ||
| 42 | 266229-0 | Vít trí lục giác chìm M5X8 (CUP POINT)H.S.SET SCREW(CUP POINT)M5X8 | 1 | ||
| 43 | 266229-0 | Vít trí lục giác chìm M5X8 (CUP POINT)H.S.SET SCREW(CUP POINT)M5X8 | 1 | ||
| 44 | 312A92-6 | ĐếBASE | 1 | ||
| 45 | 266229-0 | Vít trí lục giác chìm M5X8 (CUP POINT)H.S.SET SCREW(CUP POINT)M5X8 | 1 | ||
| 46 | 327760-2 | Chốt chặnSTOPPER PIN | 1 | ||
| 47 | 251221-9 | Vít đầu tròn và M6+ PAN HEAD SCREW M6 | 1 | ||
| 48 | 347169-2 | Dẫn hướng gócANGULAR GUIDE | 1 | ||
| 49 | 256511-5 | Chốt vai 6-7SHOULDER PIN 6-7 | 1 | ||
| 50 | 252014-7 | Đai ốc hãm lục giác M6-10HEX. LOCK NUT M6-10 | 1 | ||
| 51 | 266227-4 | Bu lông cổ vuông nắp M8X28CAP SQUARE NECK BOLT M8X28 | 1 | ||
| 52 | 257953-6 | Vòng chặn cung E-12BOW STOP RING E-12 | 1 | ||
| 53 | 271433-8 | Cần gạt 59LEVER 59 | 1 | ||
| 54 | 252240-8 | Đai ốc nắp lục giác M8-13HEX. CAP NUT M8-13 | 1 | ||
| 55 | 256511-5 | Chốt vai 6-7SHOULDER PIN 6-7 | 1 | ||
| 56 | 941201-0 | Long đen phẳng 8FLAT WASHER 8 | 1 | ||
| 57 | 162958-2 | Dẫn hướng sâuDEPTH GUIDE | 1 | ||
| 58 | 941201-0 | Long đen phẳng 8FLAT WASHER 8 | 1 | ||
| 59 | 251538-0 | Bu lông lục giác M8X24HEX. BOLT M8X24 | 1 | ||
| 60 | 183S81-4 | Bộ tay cầmHANDLE SET | 1 | Gồm các mục 74 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 1 | ||
| 61 | 922343-9 | Bu lông đầu lục giác chìm kèm long đen M6X25H.S.H.BOLT M6X25 WITH WR | 4 | ||
| 62 | 413355-8 | Tay cầm phụGRIP | 1 | ||
| 63 | 911228-4 | Vít đầu tròn M5X18PAN HEAD SCREW M5X18 | 3 | ||
| 65 | 127771-5 | Cụm móc treoHOOK ASSEMBLY | 1 | ||
| 66 | 620E67-8 | Bộ điều khiểnCONTROLLER | 1 | ||
| 67 | 632P65-6 | Bộ cầu đấu dâyTERMINAL UNIT | 1 | ||
| 68 | 183S18-1 | Bộ hộp cầu đấu dâyTERMINAL BOX SET | 1 | ||
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| 69 | 231433-0 | Lò xo nén 4COMPRESSION SPRING 4 | 1 | ||
| 70 | 457432-6 | Cần gạt công tắcSWITCH LEVER | 1 | ||
| 71 | 651083-9 | Công tắc C3XA-1PSPMSWITCH C3XA-1PSPM | 1 | ||
| 72 | 457431-8 | Nút tắt khóaLOCK OFF BUTTON | 1 | ||
| 73 | 231433-0 | Lò xo nén 4COMPRESSION SPRING 4 | 1 | ||
| 74 | 183S81-4 | Bộ tay cầmHANDLE SET | 1 | Gồm các mục 60 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 1 | ||
| 75 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 8 | ||
| 76 | 911228-4 | Vít đầu tròn M5X18PAN HEAD SCREW M5X18 | 2 | ||
| 77 | 347805-0 | Tấm khóaLOCK PLATE | 1 | ||
| 78 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 1 | ||
| 79 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 4 | ||
| 80 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 81 | 286045-4 | Nắp 40CAP 40 | 1 | ||
| 82 | 858E57-3 | Tấm RS002GNAMERS002GNAME PLATE | 1 | ||
| 83 | 858E64-6 | Nhãn số RS002GSERIALRS002GSERIAL NO. LABEL | 1 | ||
| 84 | 8012U4-2 | Nhãn logo (XGT)XGT LOGO LABEL | 1 | ||
| 85 | 652093-9 | Vít đầu tròn M2X5PAN HEAD SCREW M2X5 | 3 | ||
| 86 | 632R96-7 | Bộ cảm biếnSENSOR UNIT | 1 | ||
| 87 | 652069-6 | Vít đầu phẳng M3X6FLAT HEAD SCREW M3X6 | 3 | ||
| 88 | 140G30-2 | Nắp (nguyên bộ)CAP COMPLETE | 1 | ||
| ↳ C10 | 213218-6 | Gioăng chữ O 16O RING 16 | 1 | ||
| ↳ C11 | 213A05-9 | Gioăng chữ O 16O-RING16 | 1 | Mã thay thế: thay được cho nhau | |
| ↳ C20 | 818H48-4 | Nhãn nắpCAP LABEL | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | E-07733 | EFFICUT cho đa dụng cắt gỗEFFICUT FOR WOOD CUTTING/ GENE | 1 | ||
| A02 | 782016-4 | Cờ lê lệch 13OFFSET WRENCH 13 | 1 | ||
| A03 | 140Y64-3 | Tay cầm phụ 37 (nguyên bộ)GRIP37 COMPLETE | 1 | ||
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
