Sơ đồ chi tiết máy & phụ tùng Makita SC001G
Máy dao cắt thanh thép dùng pin · 109 mã phụ tùng
Tài liệu: Makita Việt Nam · bản 2025/11 · Xem bản gốc (PDF)

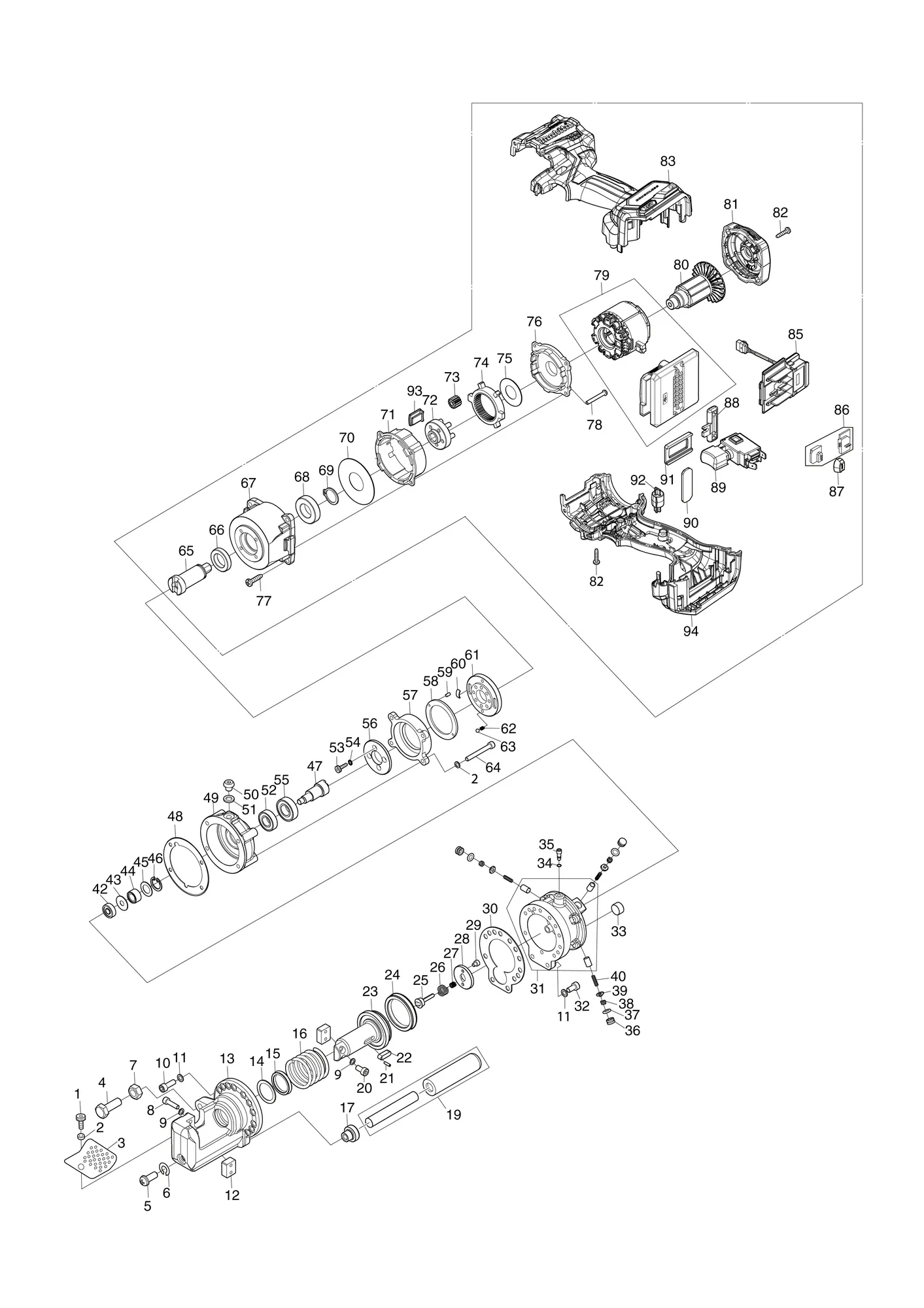

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | SC07512010 | Bu lông lục giác chìm M5X10HEX.SOCKET HEAD BOLT M5X10 | 1 | ||
| 2 | SC07610030 | Long đen vênh 5SPRING WASHER 5 | 5 | ||
| 3 | SC03505760 | Bảo vệPROTECTOR | 1 | ||
| 4 | SC03500810 | Bu lôngBOLT | 1 | ||
| 5 | SC00000034 | Vít đầu tròn đặc biệt M8X20SPECIAL PAN HEAD SCREW M8X20 | 1 | ||
| 6 | SC00000065 | Long đen vênh 8SPRING WASHER 8 | 1 | ||
| 7 | SC00000064 | Đai ốc lục giác M10HEX. NUT M10 | 1 | ||
| 8 | SC07512050 | Bu lông lục giác chìm M5X18HEX.SOCKET HEAD BOLT M5X18 | 2 | ||
| 9 | SC00000067 | Long đen 5WASHER 5 | 4 | ||
| 10 | SC00000097 | Bu lông lục giác chìm M6X20HEX.SOCKET HEAD BOLT M6X20 | 11 | ||
| 11 | SC00000066 | Long đen 6WASHER 6 | 13 | ||
| 12 | SC09003470 | Bộ khối dao cắt 2PCSCUTTER BLOCK 2PCS SET | 1 | ||
| 13 | SC03104030 | Đầu cắtCUTTING HEAD | 1 | ||
| 14 | SC06503590 | Vòng chặn TBC-26X34X1BACKUP RING TBC-26X34X1 | 1 | ||
| 15 | SC06500170 | SKY PACKING | 1 | ||
| 16 | SC04000320 | Lò xo hồi cho thanh dao cắtRETURN SPRING FOR CUTTER ROD | 1 | ||
| 17 | SC00000029 | Bạc lótBUSH | 1 | ||
| 19 | SC09004930 | Bộ túi thăm mức dầu và mútOIL LEVELER SACK & SPONGE SET | 1 | ||
| 20 | SC00000059 | Bu lông lục giác chìm M5X12HEX. SOCKET HEAD BOLT M5X12 | 2 | ||
| 21 | SC00000070 | Chốt đàn hồi 2.5X10SPRING PIN 2.5X10 | 1 | ||
| 22 | SC00000480 | Then T45420KEY T45420 | 1 | ||
| 23 | SC03113620 | Thanh dao cắtCUTTER ROD | 1 | ||
| 24 | SC06501090 | Phớt thanh thủy lựcHYDRAULIC ROD SEAL | 1 | ||
| 25 | SC00000462 | Van nhả #T45461RELEASE VALVE #T45461 | 1 | ||
| 26 | SC00000032 | Lò xo hồi vanVALVE RETURN SPRING | 1 | ||
| 27 | SC00000023 | Lò xo van nhảRELEASE VALVE SPRING | 1 | ||
| 28 | SC03500760 | Tấm chặnSTOPPER PLATE | 1 | ||
| 29 | SC07510090 | Bu lông lục giác chìm 4X5HEX.SOCKET HEAD BOLT 4X5 | 2 | ||
| 30 | SC04601650 | Lớp lót ALINER A | 1 | ||
| 31 | SC09050370 | Bộ xi lanh và pistonCYLINDER & PINSTON SET | 1 | ||
| 32 | SC07513010 | Bu lông lục giác chìm 6X12HEX.SOCKET HEAD BOLT 6X12 | 2 | ||
| 33 | SC04500640 | Nam châmMAGNET | 2 | ||
| 34 | SC06505600 | Gioăng chữ O SS-3O-RING SS-3 | 1 | ||
| 35 | SC03502980 | Van hồiRETURN VALVE | 1 | ||
| 36 | SC03500540 | Đóng gói kim loạiMETAL PACKING | 3 | ||
| 37 | SC06505590 | Gioăng chữ O S-8O RING S-8 | 3 | ||
| 38 | SC00000021 | Lò xo van một chiềuCHECK VALVE SPRING | 3 | ||
| 39 | SC00000464 | Van một chiều #T43445CHECK VALVE #T43445 | 3 | ||
| 40 | SC00000022 | Lò xo hồi pistonPISTON RETURN SPRING | 3 | ||
| 42 | SC07100160 | Vòng bi 607BALL BEARING 607 | 1 | ||
| 43 | SC03301930 | Long đen AWASHER A | 1 | ||
| 44 | SC07201040 | Vòng bi kimNEEDLE BEARING | 1 | ||
| 45 | SC03301940 | Long đen BWASHER B | 1 | ||
| 46 | SC07411310 | Phanh H21RETAINING RING H21 | 1 | ||
| 47 | SC03511530 | Trục lệch tâmECCENTRIC SHAFT | 1 | ||
| 48 | SC04601660 | Lớp lót BLINER B | 1 | ||
| 49 | SC03212330 | Ổ đỡ vòng biBEARING BOX | 1 | ||
| 50 | SC07550500 | Bu lông nút đầu T40 M8X12T40 HEAD BUTTON BOLT M8X12 | 1 | ||
| 50-1 | SC07550530 | Bu lông nút đầu T40 M8X10T40 HEAD BUTTON BOLT M8X10 | 1 | Mã thay thế: thay được cho nhau | |
| 51 | SC07650050 | Long đen làm kínSEALING WASHER | 1 | ||
| 52 | SC00000484 | Phớt dầu MSH15257OIL SEAL MSH15257 | 1 | ||
| 53 | 922137-2 | Bu lông lục giác chìm M4X20HEX. SOCKET HEAD BOLT M4X20 | 4 | ||
| 54 | SC00000068 | Long đen phẳng 4FLAT WASHER 4 | 4 | ||
| 55 | SC00000050 | Vòng bi 6002RUBALL BEARING 6002RU | 1 | ||
| 56 | SC03251340 | Chặn đầu xoayROTATING HEAD RETAINER | 1 | ||
| 57 | SC03221250 | Đầu xoayROTATING HEAD | 1 | ||
| 58 | SC03221260 | Vòng đầu xoayROTATING HEAD RING | 1 | ||
| 59 | SC06602080 | Chốt táchCLICK PIN | 2 | ||
| 60 | SC04007620 | Lò xo láLEAF SPRING | 2 | ||
| 61 | SC03222700 | Tấm bộ bíchFLANGE SET PLATE | 1 | ||
| 62 | SC04007430 | Lò xo vị tríPOSITION SPRING | 2 | ||
| 63 | SC07900010 | Bi thép S4STEEL BALL S4 | 2 | ||
| 64 | SC07512110 | Bu lông HB5X50BOLT HB5X50 | 4 | ||
| 65 | 327B59-7 | Trục chínhSPINDLE | 1 | ||
| 66 | 211233-4 | Vòng bi 6802LLBBALL BEARING 6802LLB | 1 | ||
| 67 | 312D97-4 | Vỏ hộp sốGEAR HOUSING | 1 | ||
| 68 | 211234-2 | Vòng bi 6902LLBBALL BEARING 6902LLB | 1 | ||
| 69 | 961055-9 | Phanh S-15RETAINING RING S-15 | 1 | ||
| 70 | 253577-6 | Long đen phẳng 15FLAT WASHER 15 | 1 | ||
| 71 | 412367-8 | Vỏ hộp sốGEAR CASE | 1 | ||
| 72 | 141P06-6 | Mâm (nguyên bộ)CARRIER COMPLETE | 1 | ||
| 72-1 | 1411Y8-7 | Mâm (nguyên bộ)CARRIER COMPLETE | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 73 | 227A51-6 | Bánh răng thẳng 13SPUR GEAR 13 | 5 | ||
| 74 | 227A50-8 | Bánh răng trong 41INTERNAL GEAR 41 | 1 | ||
| 75 | 253465-7 | Long đen phẳng 13FLAT WASHER 13 | 1 | ||
| 76 | 412368-6 | Giá đỡ động cơMOTOR BRACKET | 1 | ||
| 77 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 4 | ||
| 78 | 911047-8 | Vít đầu tròn M3X25P.H.SCREW M3X25 | 4 | ||
| 79 | 629B35-0 | Stator (nguyên bộ)STATOR COMPLETE | 1 | ||
| 80 | 619655-6 | Rotor | 1 | ||
| 81 | 412361-0 | Nắp sauREAR COVER | 1 | ||
| 82 | 266130-9 | Vít tự ren đầu dù PT3X16TAPPING SCREW BIND PT 3X16 | 11 | ||
| 83 | 1830K2-9 | Bộ vỏHOUSING SET | 1 | Gồm các mục 94 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| ↳ C20 | 252126-6 | Đai ốc hãm lục giác M4-7HEX. LOCK NUT M4-7 | 2 | ||
| ↳ C30 | 422569-8 | Tấm mútSPONGE SHEET | 2 | ||
| 85 | 632P49-4 | Bộ cầu đấu dâyTERMINAL UNIT | 1 | ||
| 85-1 | 632W77-1 | Bộ cầu đấu dâyTERMINAL UNIT | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 86 | 620C81-2 | Mạch cảm biếnSENSOR CIRCUIT | 1 | ||
| 87 | 620549-0 | Mạch đèn LEDLED CIRCUIT | 1 | ||
| 88 | 413R94-8 | Cần khóaLOCK LEVER | 1 | ||
| 89 | 651443-5 | Công tắc C3JR-4BSWITCH C3JR-4B | 1 | ||
| 90 | 8063D5-2 | Nhãn cheMASKING LABEL | 1 | ||
| 91 | 413P19-0 | Nắp ACOVER A | 1 | ||
| 92 | 413P20-5 | Nắp BCOVER B | 1 | ||
| 93 | 413P38-6 | Nắp CCOVER C | 1 | ||
| 94 | 1830K2-9 | Bộ vỏHOUSING SET | 1 | Gồm các mục 83 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| ↳ C20 | 252126-6 | Đai ốc hãm lục giác M4-7HEX. LOCK NUT M4-7 | 2 | ||
| ↳ C30 | 422569-8 | Tấm mútSPONGE SHEET | 2 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | SC00000103 | Cờ lê chìa lục giác 3HEX KEY WRENCH 3 | 1 | ||
| A02 | SC00000104 | Cờ lê chìa lục giác 4HEX KEY WRENCH 4 | 1 | ||
| A03 | SC00000107 | Cờ lê 17-14WRENCH 17-14 | 1 | ||
| A04 | SC09009190 | Bộ hộp nhựaPLASTIC CASE SET | 1 | ||
| A05 | SC08018030 | Nhãn hộp nhựaPLASTIC CASE LABEL | 1 | ||
| Phụ kiện mua thêm | |||||
| F01 | SC09003270 | Dầu thủy lực ISO32 35CCHYDRAULIC OIL ISO32 35CC | 1 | ||
| F02 | SC09003280 | Dầu thủy lực ISO32 150CCHYDRAULIC OIL ISO32 150CC | 1 | ||
| F03 | SC09003330 | Dầu thủy lực ISO32 500MLHYDRAULIC OIL ISO32 500ML | 1 | ||
| F04 | SC09003470 | Bộ khối dao cắt 2PCSCUTTER BLOCK 2PCS SET | 1 | ||
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
