Sơ đồ chi tiết máy & phụ tùng Makita SG1251
Máy thành chaser 125MM (5") · 103 mã phụ tùng
Tài liệu: Makita Việt Nam · bản 2021/08 · Xem bản gốc (PDF)

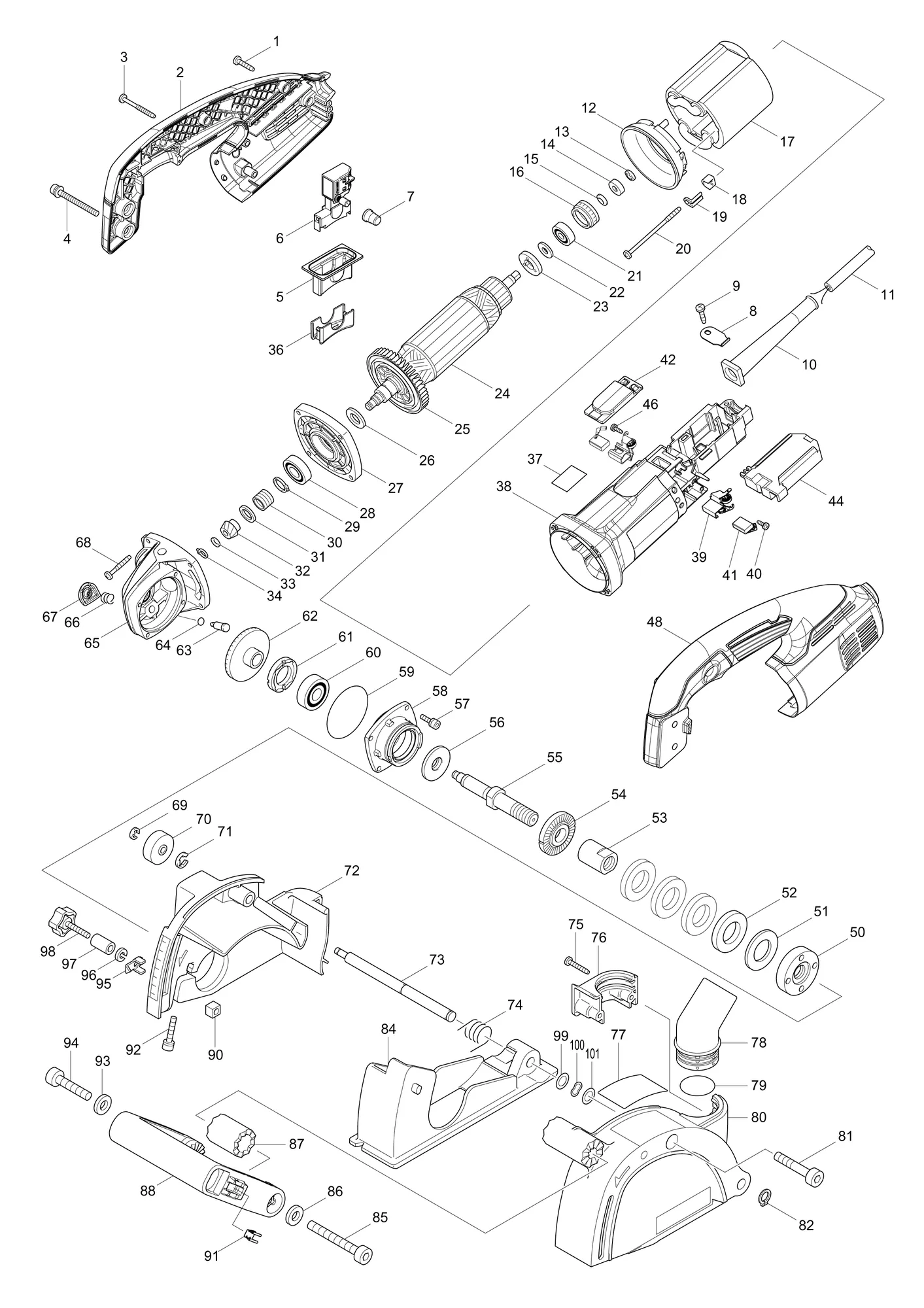

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 265995-6 | Vít tự ren 4X18TAPPING SCREW 4X18 | 3 | ||
| 2 | 187942-6 | Bộ tay cầmHANDLE SET | 1 | Gồm các mục 48 | |
| 3 | 266048-4 | Vít tự ren 4X40TAPPING SCREW 4X40 | 3 | ||
| 4 | 911263-2 | Vít đầu tròn M5X40PAN HEAD SCREW M5X40 | 2 | ||
| 5 | 424457-5 | Nắp chắn bụiDUST COVER | 1 | ||
| 6 | 650113-3 | Công tắc SGEL115CDY-15SWITCH SGEL115CDY-15 | 1 | ||
| 7 | 421459-2 | Nắp chắn bụiDUST COVER | 1 | ||
| 8 | 687169-3 | Kẹp giữ dây nguồnSTRAIN RELIEF | 1 | ||
| 9 | 266192-7 | Vít tự ren 4X14TAPPING SCREW 4X14 | 1 | ||
| 10 | 682573-1 | Ống chống gập dây nguồn 10CORD GUARD 10 | 1 | ||
| 11 | 691025-1 | Dây nguồn 0.75-2-5.0POWER SUPPLY CORD 0.75-2-5.0 | 1 | ||
| 12 | 413076-2 | Tấm chắnBAFFLE PLATE | 1 | ||
| 13 | 259039-2 | Khóa tự 6SELF LOCK 6 | 1 | ||
| 14 | 688117-5 | Ống lót nam châmMAGNET SLEEVE | 1 | ||
| 15 | 267756-0 | Long đen sóng 6WAVE WASHER 6 | 1 | ||
| 16 | 421738-8 | Vòng cao su chắn bụi (mê cung) 22LABYRINTH RUBBER RING 22 | 1 | ||
| 16-1 | 422750-1 | Vòng cao su chắn bụi (mê cung) 22LABYRINTH RUBBER RING 22 | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 17 | 626678-7 | Stator 220-240VFIELD 220-240V | 1 | ||
| 18 | 417237-6 | Nắp cách điệnINSULATION COVER | 2 | ||
| 19 | 344871-8 | ChặnRETAINER | 2 | ||
| 20 | 266258-3 | Vít tự ren 4X70TAPPING SCREW 4X70 | 2 | ||
| 21 | 210027-4 | Vòng bi 627DDWBALL BEARING 627DDW | 1 | ||
| 22 | 253823-7 | Long đen phẳng 7FLAT WASHER 7 | 1 | ||
| 23 | 681656-4 | Long đen cách điệnINSULATION WASHER | 1 | ||
| 24 | 515208-8 | Cụm rotor 220-240VARMATURE ASS'Y 220-240V | 1 | Gồm các mục 21-23,25 | |
| 25 | 240033-5 | Cánh quạt 57FAN 57 | 1 | ||
| 26 | 253084-9 | Long đen phẳng 12FLAT WASHER 12 | 1 | ||
| 27 | 317359-1 | Nắp hộp sốGEAR HOUSING COVER | 1 | ||
| 28 | 210105-0 | Vòng bi 6001LLUBALL BEARING 6001LLU | 1 | ||
| 29 | 961052-5 | Phanh S-12RETAINING RING S-12 | 1 | ||
| 30 | 233901-9 | Lò xo khóa 12LOCK SPRING 12 | 1 | ||
| 31 | 253052-2 | Long đen phẳng 12FLAT WASHER 12 | 1 | ||
| 32 | 227429-7 | Bánh răng côn xoắn 9SPIRAL BEVEL GEAR 9 | 1 | ||
| 33 | 253077-6 | Long đen phẳng 6FLAT WASHER 6 | 1 | ||
| 34 | 961002-0 | Phanh S-6RETAINING RING S-6 | 1 | ||
| 36 | 452942-8 | Nắp công tắcSWITCH COVER | 1 | ||
| 37 | 804W32-5 | Nhãn vạch (SJS)SJS MARK LABEL | 1 | ||
| 38 | 455385-3 | Vỏ động cơMOTOR HOUSING | 1 | ||
| 39 | 643760-7 | Giá chổi thanBRUSH HOLDER | 2 | ||
| 40 | 266256-7 | Vít tự ren PT3X10TAPPING SCREW PT3X10 | 2 | ||
| 41 | 194999-0 | Bộ chổi than AC CB-318A.C. CARBON BRUSH SET CB-318 | 1 | ||
| 42 | 455386-1 | Nắp vỏ động cơMOTOR HOUSING COVER | 1 | ||
| 44 | 620336-7 | Bộ điều khiểnCONTROLLER | 1 | ||
| 46 | 266256-7 | Vít tự ren PT3X10TAPPING SCREW PT3X10 | 2 | ||
| 48 | 187942-6 | Bộ tay cầmHANDLE SET | 1 | Gồm các mục 2 | |
| 50 | 224577-3 | Đai ốc hãm 14-45LOCK NUT 14-45 | 1 | ||
| 51 | 331661-8 | Miếng đệm 3SPACER 3 | 1 | ||
| 52 | 331662-6 | Miếng đệm 6SPACER 6 | 4 | ||
| 53 | 257732-2 | Ống lót 14SLEEVE 14 | 1 | ||
| 54 | 224415-9 | Bích trong 42INNER FLANGE 42 | 1 | ||
| 55 | 324393-4 | Trục chínhSPINDLE | 1 | ||
| 56 | 415300-9 | Vòng chắn bụi (mê cung)LABYRINTH RING | 1 | ||
| 57 | 265490-6 | Bu lông lục giác chìm M4X16HEX. SOCKET HEAD BOLT M4X16 | 4 | ||
| 58 | 318302-3 | Ổ đỡ vòng biBEARING BOX | 1 | ||
| 59 | 213673-2 | Gioăng chữ O 52O RING 52 | 1 | ||
| 60 | 211129-9 | Vòng bi 6201DDWBALL BEARING 6201DDW | 1 | ||
| 61 | 285841-7 | Tấm chặn vòng biBEARING RETAINER | 1 | ||
| 62 | 227430-2 | Bánh răng côn xoắn 35SPIRAL BEVEL GEAR 35 | 1 | ||
| 63 | 256459-1 | ChốtPIN | 1 | ||
| 64 | 213048-5 | Gioăng chữ O 6O RING 6 | 1 | ||
| 65 | 153488-4 | Vỏ hộp số (nguyên bộ)GEAR HOUSING COMPLETE | 1 | ||
| 66 | 233072-2 | Lò xo nén 8COMPRESSION SPRING 8 | 1 | ||
| 67 | 418067-8 | Nắp chốtPIN CAP | 1 | ||
| 68 | 266257-5 | Vít tự ren 4X28TAPPING SCREW 4X28 | 4 | ||
| 69 | 961011-9 | Vòng chặn E-4STOP RING E-4 | 1 | ||
| 70 | 257227-5 | Vòng 6RING 6 | 1 | ||
| 71 | 961014-3 | Vòng chặn E-8STOP RING E-8 | 1 | ||
| 72 | 153685-2 | Hộp lưỡi (nguyên bộ)BLADE CASE COMPLETE | 1 | ||
| 73 | 324392-6 | Trục vaiSHOULDER SHAFT | 1 | ||
| 74 | 231655-2 | Lò xo xoắn 11TORSION SPRING 11 | 1 | ||
| 75 | 266040-0 | Vít tự ren 4X25 (CT)TAPPING SCREW CT 4X25 | 2 | ||
| 76 | 418390-1 | Nắp chắn bụiDUST COVER | 1 | ||
| 77 | 850F04-6 | Nhãn máy SG1251SG1251 NAME PLATE | 1 | ||
| 78 | 416741-2 | CútELBOW | 1 | ||
| 79 | 213423-5 | Gioăng chữ O 30O RING 30 | 1 | ||
| 80 | 317725-2 | NắpCOVER | 1 | ||
| 81 | 922466-3 | Bu lông lục giác chìm M8X45HEX.SOCKET HEAD BOLT M8X45 | 1 | ||
| 82 | 961006-2 | Phanh S-10RETAINING RING S-10 | 1 | ||
| 84 | 317723-6 | ĐếBASE | 1 | ||
| 85 | 922487-5 | Bu lông lục giác chìm M8X65HEX. SOCKET HEAD BOLT M8X65 | 1 | ||
| 86 | 941201-0 | Long đen phẳng 8FLAT WASHER 8 | 1 | ||
| 87 | 223145-9 | Cam | 1 | ||
| 88 | 417665-5 | Tay cầm phụ trướcFRONT GRIP | 1 | ||
| 90 | 252185-0 | Đai ốc vuông M6SQUARE NUT M6 | 1 | ||
| 91 | 344391-2 | Giá giữ mũiBIT HOLDER | 1 | ||
| 92 | 922251-4 | Bu lông lục giác chìm M5X30HEX. SOCKET HEAD BOLT M5X30 | 1 | ||
| 93 | 941201-0 | Long đen phẳng 8FLAT WASHER 8 | 1 | ||
| 94 | 922462-1 | Bu lông lục giác chìm M8X40HEX. SOCKET HEAD BOLT M8X40 | 1 | ||
| 95 | 345364-8 | Đèn báoINDICATOR | 1 | ||
| 96 | 942151-2 | Long đen vênh 6SPRING WASHER 6 | 1 | ||
| 97 | 257731-4 | Ống lót 7SLEEVE 7 | 1 | ||
| 98 | 251897-2 | Vít M6X33SCREW M6X33 | 1 | ||
| 99 | 253310-6 | Long đen mỏng 10THIN WASHER 10 | 1 | ||
| 100 | 267783-7 | Long đen sóng 10WAVE WASHER 10 | 1 | ||
| 101 | 253310-6 | Long đen mỏng 10THIN WASHER 10 | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | A-80438 | Đá kim cương 125X22.23D.WHEEL 125X22.23 | 2 | ||
| A02 | 782407-9 | Chìa vặn đai ốc hãm 35LOCK NUT WRENCH 35 | 1 | ||
| A03 | 783204-6 | Chìa lục giác 6HEX. WRENCH 6 | 1 | ||
| A04 | 821552-6 | Hộp nhựa đầu nối (TYPE 4)CONNECTOR PLASTIC CASE (TYPE4) | 1 | ||
| Phụ tùng | |||||
| ↳ C10 | 453974-8 | Chốt càiLATCH | 4 | ||
| Phụ kiện kèm theo máy | |||||
| A05 | 838111-9 | Khay trongINNER TRAY | 1 | ||
| A06 | 804Y86-4 | Nhãn chỉ báo SG1251JSG1251J INDICATION LABEL | 1 | ||
| A07 | 804Y87-2 | Nhãn hộp nhựa SG1251JSG1251J PLASTIC CASE LABEL | 2 | ||
