Sơ đồ chi tiết máy & phụ tùng Makita TD112D
Máy vặn vít dùng pin · 43 mã phụ tùng
Tài liệu: Makita Việt Nam · bản 2021/07 · Xem bản gốc (PDF)

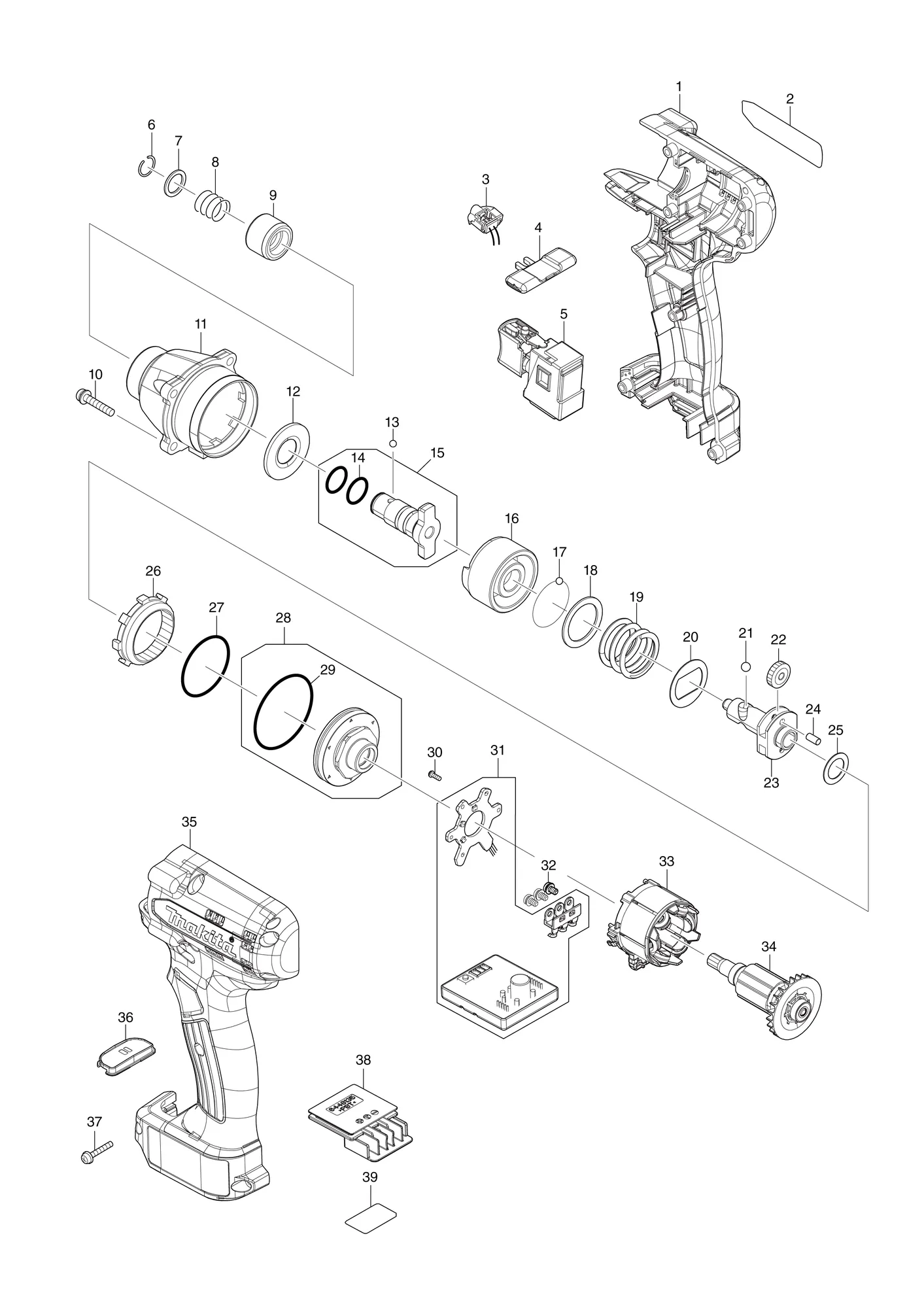

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 183T35-7 | Bộ vỏHOUSING SET | 1 | Gồm các mục 35 | |
| ↳ C10 | 931002-4 | Đai ốc lục giác M3HEX. NUT M3 | 7 | ||
| 2 | 811U28-7 | Nhãn máy TD112DTD112D NAME PLATE | 1 | ||
| 3 | 620999-9 | Mạch đèn LEDLED CIRCUIT | 1 | ||
| 4 | 455053-8 | Cần chuyển chế độ phải FF/R CHANGE LEVER | 1 | ||
| 5 | 140L08-5 | Công tắc (nguyên bộ)SWITCH COMPLETE | 1 | ||
| ↳ C10 | 422465-0 | Nắp công tắcSWITCH COVER | 1 | ||
| 6 | 231951-8 | Vòng hãm lò xo 11RING SPRING 11 | 1 | ||
| 7 | 267085-1 | Long đen phẳng 12FLAT WASHER 12 | 1 | ||
| 8 | 233005-7 | Lò xo nén 13COMPRESSION SPRING 13 | 1 | ||
| 9 | 162257-2 | Ống lótSLEEVE | 1 | ||
| 10 | 265145-3 | Vít đầu tròn và M4X22+ PAN HEAD SCREW M4X22 | 4 | ||
| 11 | 141C02-6 | Hộp búa (nguyên bộ)HAMMER CASE COMPLETE | 1 | ||
| 12 | 261170-2 | Long đen nhựa 14NYLON WASHER 14 | 1 | ||
| 13 | 216001-0 | Bi thép 3.5STEEL BALL 3.5 | 2 | ||
| 14 | 213118-0 | Gioăng chữ O 12O RING 12 | 2 | ||
| 15 | 136501-3 | Cụm đe NANVIL N ASSY | 1 | Gồm các mục 14 | |
| 16 | 327821-8 | BúaHAMMER | 1 | ||
| 17 | 216019-1 | Bi thép 3STEEL BALL 3 | 25 | ||
| 18 | 267352-4 | Long đen phẳng 22FLAT WASHER 22 | 1 | ||
| 19 | 232701-4 | Lò xo nén 21COMPRESSION SPRING 21 | 1 | ||
| 20 | 267813-4 | Long đen 21WASHER 21 | 1 | ||
| 21 | 216002-8 | Bi thép 4.8STEEL BALL 4.8 | 2 | ||
| 22 | 221437-0 | Bánh răng thẳng 17SPUR GEAR 17 | 2 | ||
| 23 | 327818-7 | Trục chínhSPINDLE | 1 | ||
| 24 | 268217-3 | Chốt 3.5PIN 3.5 | 2 | ||
| 25 | 253052-2 | Long đen phẳng 12FLAT WASHER 12 | 1 | ||
| 26 | 227316-0 | Bánh răng trong 43INTERNAL GEAR 43 | 1 | ||
| 27 | 213479-8 | Gioăng chữ O 33O RING 33 | 1 | ||
| 28 | 136499-4 | Cụm hộp vòng biBEARING BOX ASS'Y | 1 | Gồm các mục 29 | |
| 29 | 213533-8 | Gioăng chữ O 39O-RING 39 | 1 | ||
| 30 | 266490-9 | Vít tự ren PT2X6TAPPING SCREW PT 2X6 | 3 | ||
| 31 | 620F09-8 | Bộ điều khiểnCONTROLLER | 1 | ||
| 32 | 652069-6 | Vít đầu phẳng M3X6FLAT HEAD SCREW M3X6 | 3 | ||
| 33 | 629A80-9 | Stator | 1 | ||
| 34 | 619415-6 | Rotor | 1 | ||
| 35 | 183T35-7 | Bộ vỏHOUSING SET | 1 | Gồm các mục 1 | |
| ↳ C10 | 931002-4 | Đai ốc lục giác M3HEX. NUT M3 | 7 | ||
| 36 | 141C03-4 | Tấm công tắc (nguyên bộ)SWITCH PLATE COMPLETE | 1 | ||
| ↳ C10 | 8037R1-3 | Nhãn công tắcSWITCH LABEL | 1 | ||
| 37 | 265095-2 | Vít đầu tròn M3X20PAN HEAD SCREW M3X20 | 7 | ||
| 38 | 644813-5 | Cầu đấu dâyTERMINAL | 1 | ||
| 39 | 811U35-0 | Nhãn số seri TD112DTD112D SERIAL NO. LABEL | 1 | ||
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
