Sơ đồ chi tiết máy & phụ tùng Makita TL064D
Máy vặn vít góc dùng pin · 69 mã phụ tùng · Áp dụng: TL064DSYE, TL064DSME
Tài liệu: Makita Việt Nam · bản 2021/07 · Xem bản gốc (PDF)

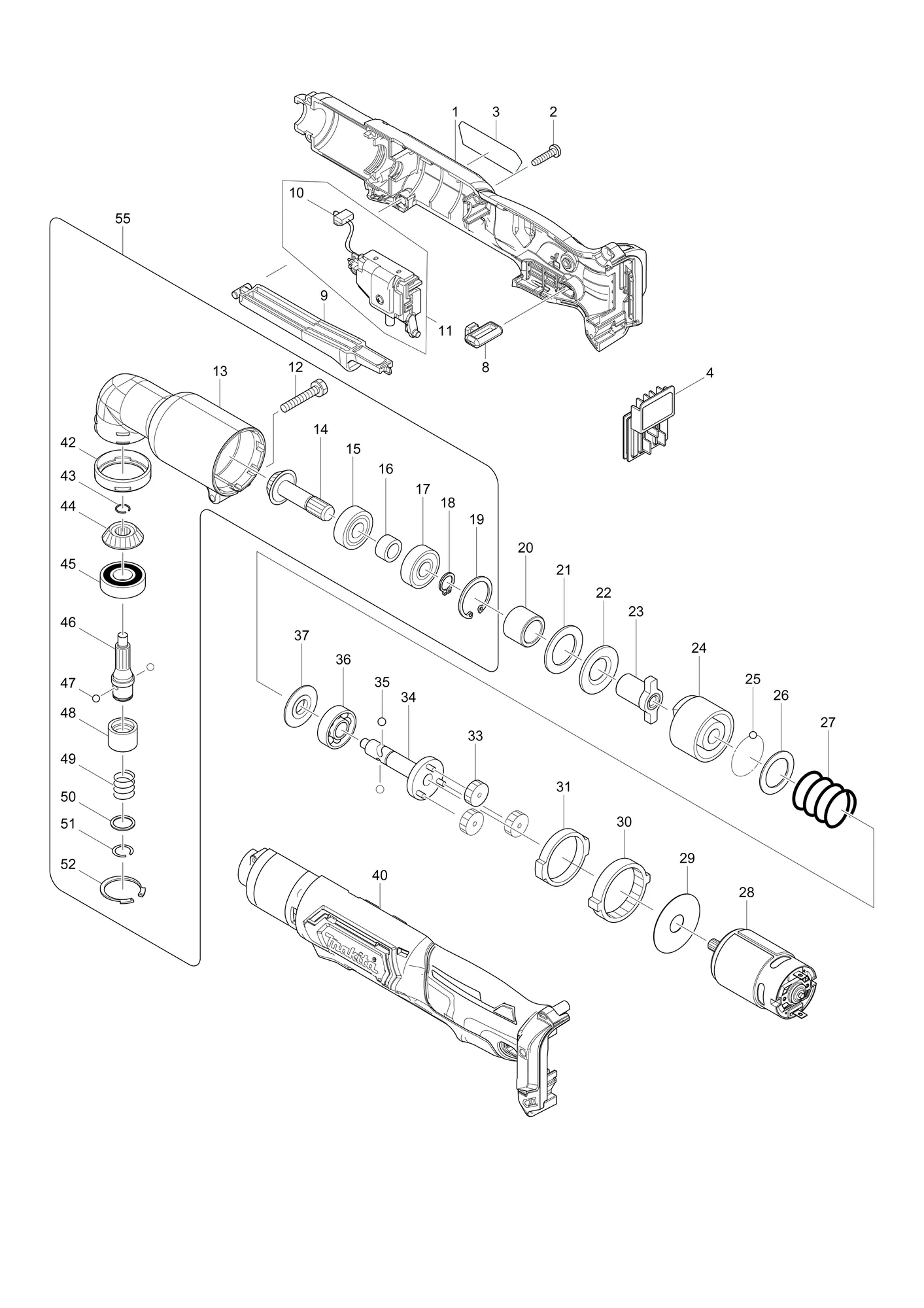

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 183G43-0 | Bộ vỏHOUSING SET | 1 | Gồm các mục 40 | |
| ↳ C10 | 252126-6 | Đai ốc hãm lục giác M4-7HEX. LOCK NUT M4-7 | 2 | ||
| 2 | 266130-9 | Vít tự ren đầu dù PT3X16TAPPING SCREW BIND PT 3X16 | 8 | ||
| 3 | 853G86-3 | Nhãn máy TL064DTL064D NAME PLATE | 1 | ||
| 4 | 644813-5 | Cầu đấu dâyTERMINAL | 1 | ||
| 8 | 450126-2 | Cần chuyển chế độ đảo chiềuFR CHANGE LEVER | 1 | ||
| 9 | 450125-4 | Cần gạt công tắcSWITCH LEVER | 1 | ||
| 10 | 620690-9 | Mạch đèn LEDLED CIRCUIT | 1 | ||
| 11 | 632K58-3 | Bộ công tắcSWITCH UNIT | 1 | Gồm các mục 10 | |
| 12 | 265409-5 | Bu lông lục giác và M5X30+ HEX. BOLT M5X30 | 1 | ||
| 13 | 152461-1 | Đầu góc (nguyên bộ)ANGLE HEAD COMPLETE | 1 | ||
| 14 | 226720-0 | Bánh răng côn ZEROL 13ZEROL BEVEL GEAR 13 | 1 | ||
| 15 | 210067-2 | Vòng bi 6000ZZBALL BEARING 6000ZZ | 1 | ||
| 16 | 257428-5 | Ống lót 10SLEEVE 10 | 1 | ||
| 17 | 210067-2 | Vòng bi 6000ZZBALL BEARING 6000ZZ | 1 | ||
| 18 | 961006-2 | Phanh S-10RETAINING RING S-10 | 1 | ||
| 19 | 962105-3 | Phanh R-26RETAINING RING R-26 | 1 | ||
| 20 | 257429-3 | Ống lót 15SLEEVE 15 | 1 | ||
| 21 | 261095-0 | Long đen cao su 21RUBBER WASHER 21 | 1 | ||
| 22 | 267120-5 | Long đen phẳng 15FLAT WASHER 15 | 1 | ||
| 23 | 322689-7 | ĐeANVIL | 1 | ||
| 23-1 | 327000-8 | ĐeANVIL | 1 | Mã thay thế: thay được cho nhau | |
| 24 | 322688-9 | BúaHAMMER | 1 | ||
| 24-1 | 326999-4 | BúaHAMMER | 1 | Mã thay thế: thay được cho nhau | |
| 25 | 216001-0 | Bi thép 3.5STEEL BALL 3.5 | 22 | ||
| 26 | 267121-3 | Long đen phẳng 20FLAT WASHER 20 | 1 | ||
| 27 | 233107-9 | Lò xo nén 22COMPRESSION SPRING 22 | 1 | ||
| 28 | 629271-6 | Động cơ DCDC MOTOR | 1 | ||
| 29 | 267053-4 | Long đen phẳng 12FLAT WASHER 12 | 1 | ||
| 30 | 226280-2 | Bánh răng trong 69INTERNAL GEAR 69 | 1 | ||
| 31 | 257187-1 | Vòng 32RING 32 | 1 | ||
| 33 | 226279-7 | Bánh răng thẳng 29SPUR GEAR 29 | 3 | ||
| 34 | 154416-2 | Trục chính (nguyên bộ)SPINDLE COMPLETE | 1 | ||
| 34-1 | 140K00-5 | Trục chính (nguyên bộ)SPINDLE COMPLETE | 1 | Mã thay thế: thay được cho nhau | |
| 35 | 216002-8 | Bi thép 4.8STEEL BALL 4.8 | 2 | ||
| 36 | 211472-6 | Vòng bi 6000BALL BEARING 6000 | 1 | ||
| 37 | 322719-4 | Long đen 10WASHER 10 | 1 | ||
| 40 | 183G43-0 | Bộ vỏHOUSING SET | 1 | Gồm các mục 1 | |
| ↳ C10 | 252126-6 | Đai ốc hãm lục giác M4-7HEX. LOCK NUT M4-7 | 2 | ||
| 42 | 424044-0 | Vòng cao su 32RUBBER RING 32 | 1 | ||
| 43 | 231990-8 | Vòng hãm lò xo 9RING SPRING 9 | 1 | ||
| 44 | 226721-8 | Bánh răng côn ZEROL 13ZEROL BEVEL GEAR 13 | 1 | ||
| 45 | 211131-2 | Vòng bi 6001DDWBALL BEARING 6001DDW | 1 | ||
| 46 | 323922-0 | Trục chính NSPINDLE N | 1 | ||
| 47 | 216001-0 | Bi thép 3.5STEEL BALL 3.5 | 2 | ||
| 48 | 326997-8 | Ống lótSLEEVE | 1 | ||
| 49 | 233005-7 | Lò xo nén 13COMPRESSION SPRING 13 | 1 | ||
| 50 | 267085-1 | Long đen phẳng 12FLAT WASHER 12 | 1 | ||
| 51 | 231951-8 | Vòng hãm lò xo 11RING SPRING 11 | 1 | ||
| 52 | 962116-8 | Phanh R-28RETAINING RING R-28 | 1 | ||
| 55 | 135892-9 | Cụm đầu gócANGLE HEAD ASSY | 1 | Gồm các mục 12-19,42-52 | |
| Phụ kiện kèm theo máy | |||||
| A01 | 266622-8 | Vít đầu dù và M4X12+ TRUSS HEAD SCREW M4X12 | 1 | ||
| A02 | 346909-5 | Móc treoHOOK | 1 | ||
| A03 | 784202-3 | Mũi bake 2-45PHILLIPS BIT 2-45 | 1 | ||
| A04B | 456128-6 | Nắp pinBATTERY COVER | 1 | Chỉ bản TL064DSYE | |
| A04C | 456128-6 | Nắp pinBATTERY COVER | 1 | Chỉ bản TL064DSME | |
| A05B | ***DC10SB | Sạc pin DC10SBDC10SB BATTERY CHARGER | 1 | Chỉ bản TL064DSYE | |
| A05C | ***DC10SB | Sạc pin DC10SBDC10SB BATTERY CHARGER | 1 | Chỉ bản TL064DSME | |
| A06B | 197393-5 | Bộ pin BL1016BATTERY BL1016 SET | 2 | Chỉ bản TL064DSYE | |
| A06C | 197406-2 | Bộ pin BL1041BBATTERY BL1041B SET | 2 | Chỉ bản TL064DSME | |
| Phụ tùng | |||||
| A06-1C | 197406-2 | Bộ pin BL1041BBATTERY BL1041B SET | 2 | Mã thay thế: thay được cho nhau | |
| Phụ kiện kèm theo máy | |||||
| A07B | 821709-9 | Hộp đựng nhựaPLASTIC CARRYING CASE | 1 | Chỉ bản TL064DSYE | |
| Phụ tùng | |||||
| ↳ C10 | 162315-4 | Chốt càiLATCH | 2 | ||
| ↳ C20 | 452137-3 | Tay cầmHANDLE | 1 | ||
| ↳ C30 | 452143-8 | TrụcSHAFT | 2 | ||
| Phụ kiện kèm theo máy | |||||
| A07C | 821709-9 | Hộp đựng nhựaPLASTIC CARRYING CASE | 1 | Chỉ bản TL064DSME | |
| Phụ tùng | |||||
| ↳ C10 | 162315-4 | Chốt càiLATCH | 2 | ||
| ↳ C20 | 452137-3 | Tay cầmHANDLE | 1 | ||
| ↳ C30 | 452143-8 | TrụcSHAFT | 2 | ||
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
