Sơ đồ chi tiết máy & phụ tùng Makita TR001G
Máy cốt thép dùng pin tying dụng cụ · 126 mã phụ tùng · Áp dụng: TR001GZ
Tài liệu: Makita Việt Nam · bản 2025/09 · Xem bản gốc (PDF)

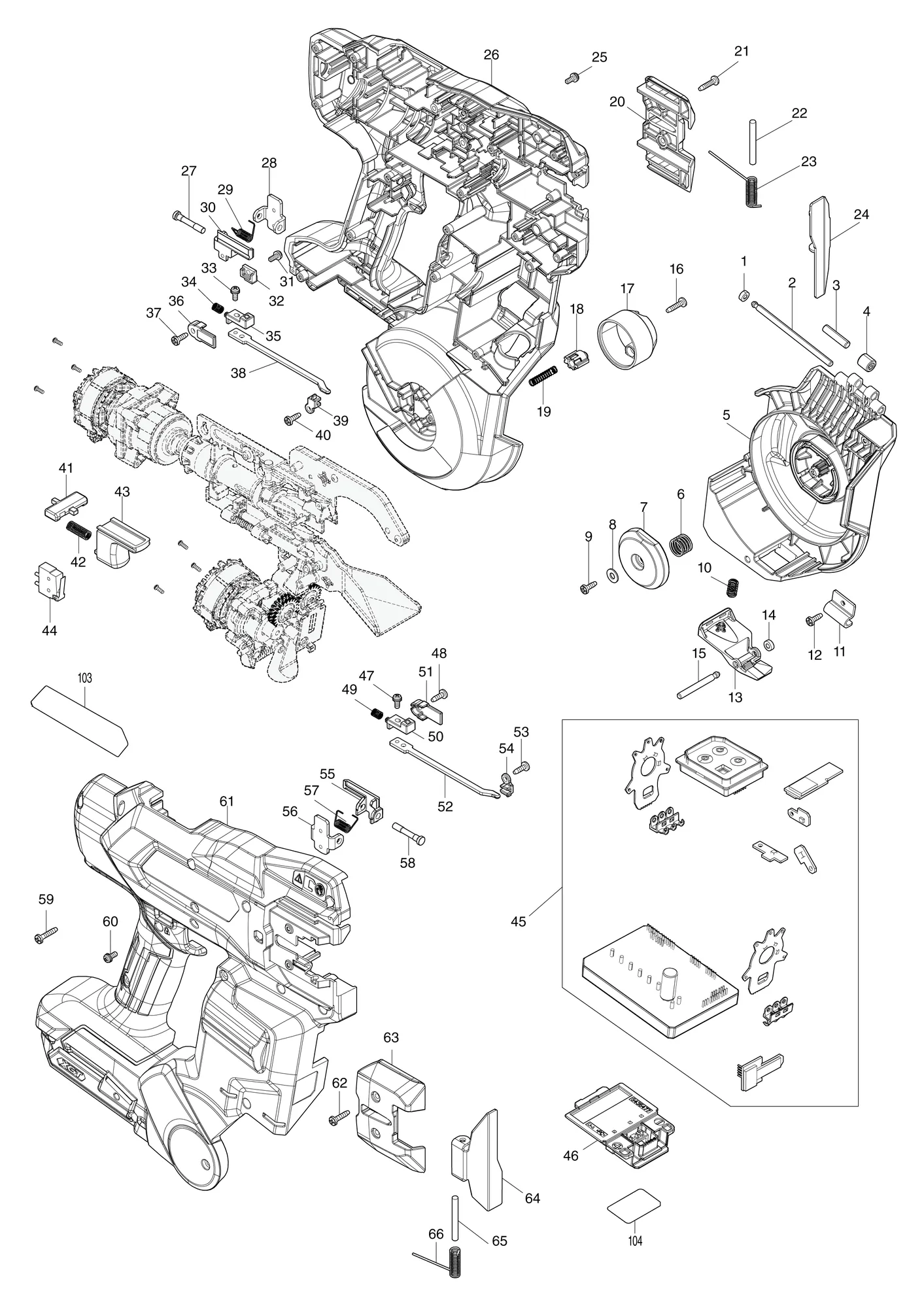

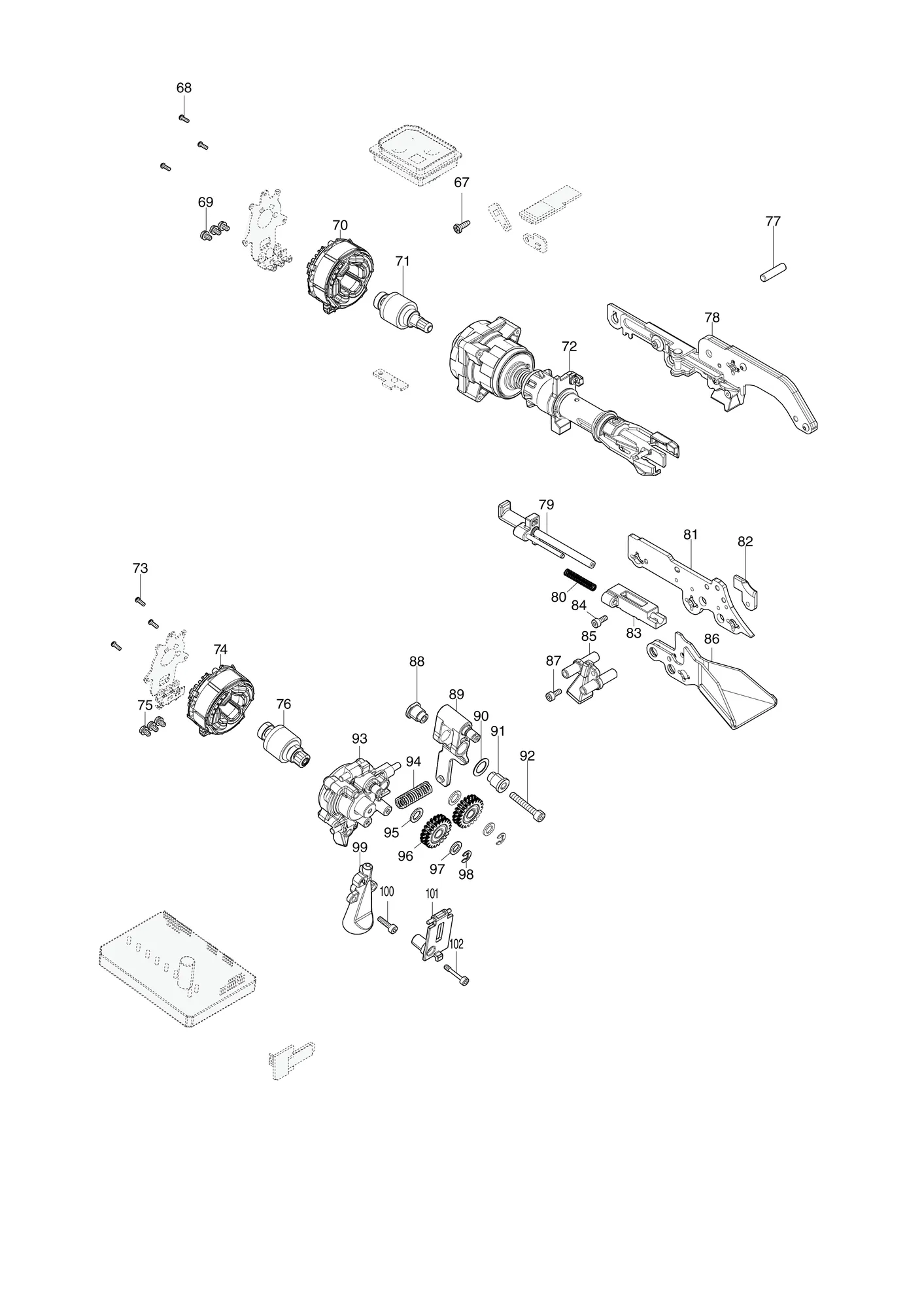

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 262054-7 | Vòng PU 3URETHANE RING 3 | 1 | ||
| 2 | 256A96-7 | Chốt có rãnh 4BGROOVED PIN 4B | 1 | ||
| 3 | 268238-5 | Chốt 5PIN 5 | 1 | ||
| 4 | 212009-2 | Vòng bi kim 509NEEDLE BEARING 509 | 1 | ||
| 5 | 1412D2-8 | Nắp băng đạn (nguyên bộ)MAGAZINE COVER COMPLETE | 1 | ||
| 6 | 232924-4 | Lò xo nén 11COMPRESSION SPRING 11 | 1 | ||
| 7 | 312H72-4 | Vòng bi cuộnREEL BEARING | 1 | ||
| 8 | 941051-3 | Long đen phẳng 4FLAT WASHER 4 | 1 | ||
| 9 | 266007-8 | Vít tự ren đầu dù PT3X10TAPPING SCREW BIND PT 3X10 | 1 | ||
| 10 | 233388-5 | Lò xo nén 5COMPRESSION SPRING 5 | 1 | ||
| 11 | 347D47-0 | Tấm dẫn hướngGUIDE PLATE | 1 | ||
| 12 | 266007-8 | Vít tự ren đầu dù PT3X10TAPPING SCREW BIND PT 3X10 | 1 | ||
| 13 | 4131T9-3 | Khóa nắp băng đạnMAGAZINE COVER LOCK | 1 | ||
| 14 | 262054-7 | Vòng PU 3URETHANE RING 3 | 1 | ||
| 15 | 256A93-3 | Chốt có rãnh 4AGROOVED PIN 4A | 1 | ||
| 16 | 266404-8 | Vít tự ren đầu dù 3X14TAPPING SCREW BIND 3X14 | 2 | ||
| 17 | 312H73-2 | Đế cuộnREEL BASE | 1 | ||
| 18 | 1410Y0-7 | Giá giữ nam châm D (nguyên bộ)MAGNET HOLDER D COMPLETE | 1 | ||
| 19 | 232921-0 | Lò xo nén 4CCOMPRESSION SPRING 4C | 1 | ||
| 20 | 4131U3-2 | Nắp tấmPLATE COVER | 1 | ||
| 21 | 266404-8 | Vít tự ren đầu dù 3X14TAPPING SCREW BIND 3X14 | 2 | ||
| 22 | 268136-3 | Chốt 4PIN 4 | 1 | ||
| 23 | 232925-2 | Lò xo xoắn 4ATORSION SPRING 4A | 1 | ||
| 24 | 347D33-1 | Tấm bênSIDE PLATE | 1 | ||
| 25 | 911008-8 | Vít đầu tròn M3X8PAN HEAD SCREW M3X8 | 2 | ||
| 26 | 1831M0-3 | Bộ vỏHOUSING SET | 1 | Gồm các mục 61 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| ↳ C20 | 252126-6 | Đai ốc hãm lục giác M4-7HEX. LOCK NUT M4-7 | 2 | ||
| ↳ C30 | 8091F3-7 | Nhãn cảnh báo ACAUTION LABEL A | 1 | ||
| ↳ C40 | 8091F5-3 | Nhãn cảnh báo BCAUTION LABEL B | 1 | ||
| ↳ C50 | 8091F1-1 | Nhãn chỉ báoINDICATION LABEL | 1 | ||
| 27 | 256A89-4 | Chốt vai 4CSHOULDER PIN 4C | 1 | ||
| 28 | 347D30-7 | Đế chặnSTOPPER BASE | 1 | ||
| 29 | 232916-3 | Lò xo xoắn 4BTORSION SPRING 4B | 1 | ||
| 30 | 313610-7 | ChặnSTOPPER | 1 | ||
| 31 | 911008-8 | Vít đầu tròn M3X8PAN HEAD SCREW M3X8 | 1 | ||
| 32 | 1410X5-0 | Giá giữ nam châm C (nguyên bộ)MAGNET HOLDER C COMPLETE | 1 | ||
| 33 | 911008-8 | Vít đầu tròn M3X8PAN HEAD SCREW M3X8 | 1 | ||
| 34 | 232922-8 | Lò xo nén 4BCOMPRESSION SPRING 4B | 1 | ||
| 35 | 1410Y1-5 | Giá giữ nam châm A (nguyên bộ)MAGNET HOLDER A COMPLETE | 1 | ||
| 36 | 4131U6-6 | Nắp tấm trượtSLIDE PLATE COVER | 1 | ||
| 37 | 266007-8 | Vít tự ren đầu dù PT3X10TAPPING SCREW BIND PT 3X10 | 1 | ||
| 38 | 347D32-3 | Tấm trượtSLIDE PLATE | 1 | ||
| 39 | 347D38-1 | Dẫn hướng tấm trượtSLIDE PLATE GUIDE | 1 | ||
| 40 | 266007-8 | Vít tự ren đầu dù PT3X10TAPPING SCREW BIND PT 3X10 | 1 | ||
| 41 | 458219-9 | Khóa cò bấmTRIGGER LOCK | 1 | ||
| 42 | 234037-7 | Lò xo nén 5COMPRESSION SPRING 5 | 1 | ||
| 43 | 458220-4 | Cò bấmTRIGGER | 1 | ||
| 44 | 632W63-2 | Bộ công tắcSWITCH UNIT | 1 | ||
| 45 | 1411B8-6 | Bộ điều khiển (nguyên bộ)CONTROLLER COMPLETE | 1 | ||
| 46 | 632P65-6 | Bộ cầu đấu dâyTERMINAL UNIT | 1 | ||
| 47 | 911008-8 | Vít đầu tròn M3X8PAN HEAD SCREW M3X8 | 1 | ||
| 48 | 266007-8 | Vít tự ren đầu dù PT3X10TAPPING SCREW BIND PT 3X10 | 1 | ||
| 49 | 232922-8 | Lò xo nén 4BCOMPRESSION SPRING 4B | 1 | ||
| 50 | 1410Y1-5 | Giá giữ nam châm A (nguyên bộ)MAGNET HOLDER A COMPLETE | 1 | ||
| 51 | 4131U6-6 | Nắp tấm trượtSLIDE PLATE COVER | 1 | ||
| 52 | 347D32-3 | Tấm trượtSLIDE PLATE | 1 | ||
| 53 | 266007-8 | Vít tự ren đầu dù PT3X10TAPPING SCREW BIND PT 3X10 | 1 | ||
| 54 | 347D38-1 | Dẫn hướng tấm trượtSLIDE PLATE GUIDE | 1 | ||
| 55 | 313610-7 | ChặnSTOPPER | 1 | ||
| 56 | 347D30-7 | Đế chặnSTOPPER BASE | 1 | ||
| 57 | 232916-3 | Lò xo xoắn 4BTORSION SPRING 4B | 1 | ||
| 58 | 256A89-4 | Chốt vai 4CSHOULDER PIN 4C | 1 | ||
| 59 | 266130-9 | Vít tự ren đầu dù PT3X16TAPPING SCREW BIND PT 3X16 | 17 | ||
| 60 | 911008-8 | Vít đầu tròn M3X8PAN HEAD SCREW M3X8 | 2 | ||
| 61 | 1831M0-3 | Bộ vỏHOUSING SET | 1 | Gồm các mục 26 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| ↳ C20 | 252126-6 | Đai ốc hãm lục giác M4-7HEX. LOCK NUT M4-7 | 2 | ||
| ↳ C30 | 8091F3-7 | Nhãn cảnh báo ACAUTION LABEL A | 1 | ||
| ↳ C40 | 8091F5-3 | Nhãn cảnh báo BCAUTION LABEL B | 1 | ||
| ↳ C50 | 8091F1-1 | Nhãn chỉ báoINDICATION LABEL | 1 | ||
| 62 | 266404-8 | Vít tự ren đầu dù 3X14TAPPING SCREW BIND 3X14 | 2 | ||
| 63 | 4131U3-2 | Nắp tấmPLATE COVER | 1 | ||
| 64 | 347D33-1 | Tấm bênSIDE PLATE | 1 | ||
| 65 | 268136-3 | Chốt 4PIN 4 | 1 | ||
| 66 | 232925-2 | Lò xo xoắn 4ATORSION SPRING 4A | 1 | ||
| 67 | 266007-8 | Vít tự ren đầu dù PT3X10TAPPING SCREW BIND PT 3X10 | 2 | ||
| 68 | 266490-9 | Vít tự ren PT2X6TAPPING SCREW PT 2X6 | 3 | ||
| 69 | 652069-6 | Vít đầu phẳng M3X6FLAT HEAD SCREW M3X6 | 3 | ||
| 70 | 629D10-8 | Stator | 1 | ||
| 71 | 619896-4 | Rotor | 1 | ||
| 72 | 122K70-6 | Cụm xoắnTWIST ASSEMBLY | 1 | ||
| 73 | 266490-9 | Vít tự ren PT2X6TAPPING SCREW PT 2X6 | 3 | ||
| 74 | 629D11-6 | Stator | 1 | ||
| 75 | 652069-6 | Vít đầu phẳng M3X6FLAT HEAD SCREW M3X6 | 3 | ||
| 76 | 619897-2 | Rotor | 1 | ||
| 77 | 256A08-0 | Chốt 5PIN 5 | 1 | ||
| 78 | 122K54-4 | Cụm dẫn hướng uốnCURL GUIDE ASSEMBLY | 1 | ||
| 79 | 1411G5-7 | Dao cắt (nguyên bộ)CUTTER COMPLETE | 1 | ||
| 80 | 232923-6 | Lò xo nén 4DCOMPRESSION SPRING 4D | 1 | ||
| 81 | 347D29-2 | Đế dao cắtCUTTER BASE | 1 | ||
| 82 | 313613-1 | Uốn dâyWIRE BENDER | 1 | ||
| 83 | 313606-8 | Dẫn hướng dao cắtCUTTER GUIDE | 1 | ||
| 84 | 265634-8 | Bu lông lục giác chìm M3X8HEX SOCKET HEAD BOLT M3X8 | 4 | ||
| 85 | 313608-4 | Dẫn hướng dây BWIRE GUIDE B | 1 | ||
| 86 | 347D34-9 | Dẫn hướng uốn CCURL GUIDE C | 1 | ||
| 87 | 265634-8 | Bu lông lục giác chìm M3X8HEX SOCKET HEAD BOLT M3X8 | 1 | ||
| 88 | 327E72-3 | Ống lót vai 4BSHOULDER SLEEVE 4B | 1 | ||
| 89 | 122K71-4 | Cụm cần gạt nhảRELEASE LEVER ASSEMBLY | 1 | ||
| 90 | 253623-5 | Long đen phẳng 9FLAT WASHER 9 | 1 | ||
| 91 | 327E71-5 | Ống lót vai 4ASHOULDER SLEEVE 4A | 1 | ||
| 92 | 922147-9 | Bu lông lục giác chìm M4X25HEX. SOCKET HEAD BOLT M4X25 | 1 | ||
| 93 | 122K72-2 | Cụm đế bánh răng tiến daoFEED GEAR BASE ASSEMBLY | 1 | ||
| 94 | 232919-7 | Lò xo nén 6COMPRESSION SPRING 6 | 1 | ||
| 95 | 253632-4 | Long đen phẳng 7FLAT WASHER 7 | 2 | ||
| 96 | 137328-4 | Cụm bánh răng thẳng 21SPUR GEAR 21 ASSEMBLY | 2 | ||
| 97 | 253077-6 | Long đen phẳng 6FLAT WASHER 6 | 2 | ||
| 98 | 961011-9 | Vòng chặn E-4STOP RING E-4 | 2 | ||
| 99 | 313603-4 | Dẫn hướng dây AWIRE GUIDE A | 1 | ||
| 100 | 266080-8 | Bu lông lục giác chìm M3X12HEX. SOCKET HEAD BOLT M3X12 | 2 | ||
| 101 | 4131T8-5 | Nắp bánh răngGEAR COVER | 1 | ||
| 102 | 265E18-0 | Bu lông lục giác chìm M3X17H.S.H.BOLT M3X17 | 1 | ||
| 103 | 8151G5-0 | Nhãn máy TR001GTR001G NAME PLATE | 1 | ||
| 104 | 8151G9-2 | Nhãn số seri TR001GTR001G SERIAL NO. LABEL | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | 194381-3 | Bộ cấp dầuOIL SUPPLY SET | 1 | ||
| A02 | 266622-8 | Vít đầu dù và M4X12+ TRUSS HEAD SCREW M4X12 | 1 | ||
| A03 | 347D31-5 | Móc treoHOOK | 1 | ||
| A04 | 783208-8 | Chìa lục giác 2.5HEX. WRENCH 2.5 | 1 | ||
| A05 | 821552-6 | Hộp nhựa đầu nối (TYPE 4)CONNECTOR PLASTIC CASE (TYPE4) | 1 | ||
| Phụ tùng | |||||
| ↳ C10 | 453974-8 | Chốt càiLATCH | 4 | ||
| Phụ kiện kèm theo máy | |||||
| A06 | 836433-1 | Khay trongINNER TRAY | 1 | ||
| Phụ kiện mua thêm | |||||
| F01 | 1915N0-0 | Bộ dây buộcTIE WIRE SET | 1 | ||
| F02 | 1915N1-8 | Bộ dây buộc mạ kẽmGALVANIZED TIE WIRE SET | 1 | ||
| F03 | 1915N2-6 | Bộ dây buộc bọc PEPOLY COATED TIE WIRE SET | 1 | ||
| F04 | 1915N3-4 | Bộ dây buộc thép không gỉSTAINLESS STEEL TIE WIRE SET | 1 | ||
| F05 | 1915N6-8 | Bộ tay cầm nối dàiEXTENSION HANDLE SET | 1 | ||
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
