Sơ đồ chi tiết máy & phụ tùng Makita TW1000
Máy siết bu lông · 76 mã phụ tùng
Tài liệu: Makita Việt Nam · bản 2021/08 · Xem bản gốc (PDF)

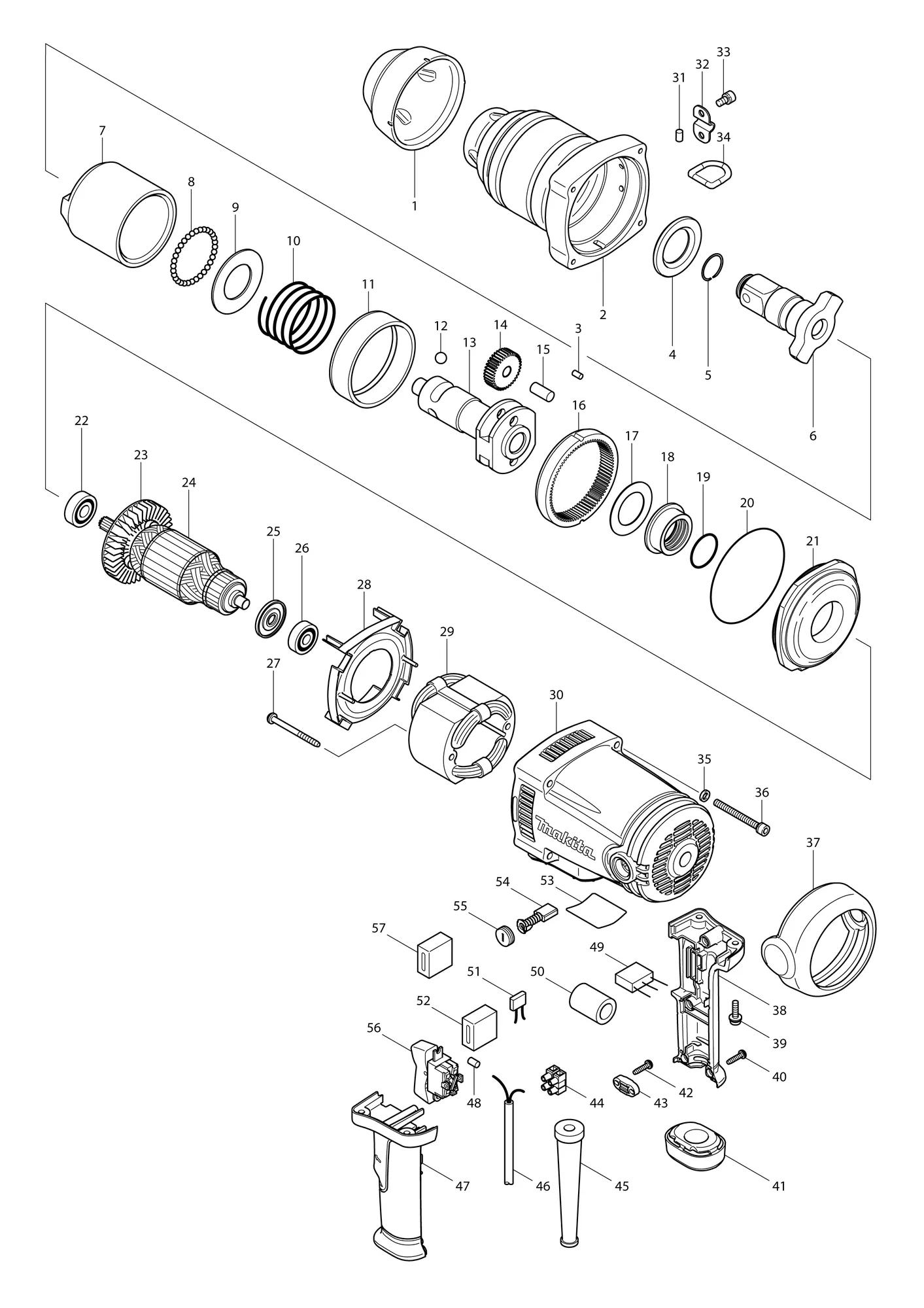

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 421895-2 | Đệm va đập trướcFRONT BUMPER | 1 | ||
| 2 | 154555-8 | Hộp búa (nguyên bộ)HAMMER CASE COMPLETE | 1 | ||
| 3 | 256253-1 | Chốt 5PIN 5 | 2 | ||
| 4 | 253909-7 | Long đen phẳng 35FLAT WASHER 35 | 1 | ||
| 5 | 231921-7 | Vòng hãm lò xo 22RING SPRING 22 | 1 | ||
| 6 | 325587-4 | ĐeANVIL | 1 | ||
| 7 | 325415-3 | BúaHAMMER | 1 | ||
| 8 | 216002-8 | Bi thép 4.8STEEL BALL 4.8 | 32 | ||
| 9 | 253712-6 | Long đen phẳng 36FLAT WASHER 36 | 1 | ||
| 10 | 233428-9 | Lò xo nén 45COMPRESSION SPRING 45 | 1 | ||
| 10-1 | 231211-8 | Lò xo nén 36COMPRESSION SPRING 36 | 1 | Mã thay thế: thay theo bộ | |
| 11 | 333112-7 | Vòng 79RING 79 | 1 | ||
| 12 | 216010-9 | Bi thép 10.3STEEL BALL 10.3 | 2 | ||
| 13 | 324501-7 | Trục chínhSPINDLE | 1 | ||
| 13-1 | 324666-5 | Trục chínhSPINDLE | 1 | Mã thay thế: thay theo bộ | |
| 14 | 227149-3 | Bánh răng thẳng 37SPUR GEAR 37 | 2 | ||
| 15 | 256051-3 | Chốt 10PIN 10 | 2 | ||
| 16 | 221815-4 | Bánh răng trong 82INTERNAL GEAR 82 | 1 | ||
| 17 | 267170-0 | Long đen phẳng 34FLAT WASHER 34 | 1 | ||
| 18 | 310154-8 | Ổ đỡ vòng biBEARING BOX | 1 | ||
| 19 | 213459-4 | Gioăng chữ O 32O RING 32 | 1 | ||
| 20 | 213855-6 | Gioăng chữ O 95O RING 95 | 1 | ||
| 21 | 317841-0 | Nắp hộp búaHAMMER CASE COVER | 1 | ||
| 22 | 211137-0 | Vòng bi 6201LLUBALL BEARING 6201LLU | 1 | ||
| 23 | 240003-4 | Cánh quạt 80FAN 80 | 1 | ||
| 24 | 516918-0 | Cụm rotor 220VARMATURE ASS'Y 220V | 1 | Gồm các mục 22,23,25,26 | |
| 25 | 681665-3 | Long đen cách điệnINSULATION WASHER | 1 | ||
| 26 | 211066-7 | Vòng bi 6200LLBBALL BEARING 6200LLB | 1 | ||
| 27 | 265345-5 | Bu lông lục giác và M5X60+ HEX. BOLT M5X60 | 2 | ||
| 28 | 418814-7 | Tấm chắnBAFFLE PLATE | 1 | ||
| 29 | 526148-5 | Cụm stator 220VFIELD ASS'Y 220V | 1 | ||
| ↳ C10 | 654020-2 | Cầu đấu dây vòngRING TERMINAL | 2 | ||
| ↳ C20 | 654502-4 | Đầu nối P-2CONNECTOR P-2 | 2 | ||
| 30 | 154556-6 | Vỏ động cơ (nguyên bộ)MOTOR HOUSING COMPLETE | 1 | ||
| ↳ C10 | 643653-8 | Giá chổi than 6.5-13.5BRUSH HOLDER 6.5-13.5 | 2 | ||
| 31 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 1 | ||
| 32 | 345517-9 | TấmPLATE | 1 | ||
| 33 | 266157-9 | Bu lông lục giác chìm M6X12HEX. SOCKET HEAD BOLT M6X12 | 2 | ||
| 33-1 | 922311-2 | Bu lông lục giác chìm M6X12HEX. SOCKET HEAD BOLT M6X12 | 2 | Mã thay thế: thay theo bộ | |
| 34 | 282018-5 | Vòng DD-RING | 1 | ||
| 35 | 941151-9 | Long đen phẳng 6FLAT WASHER 6 | 4 | ||
| 36 | 265538-4 | Bu lông lục giác chìm M6X60HEX.SOCKET HEAD BOLT M6X60 | 4 | ||
| 36-1 | 265538-4 | Bu lông lục giác chìm M6X60HEX.SOCKET HEAD BOLT M6X60 | 4 | Mã thay thế: mã mới thay được mã cũ | |
| 37 | 421896-0 | Đệm va đập sauREAR BUMPER | 1 | ||
| 38 | 183935-1 | Bộ tay cầmHANDLE SET | 1 | Gồm các mục 47 | |
| 39 | 911233-1 | Vít đầu tròn M5X20PAN HEAD SCREW M5X20 | 4 | ||
| 40 | 265995-6 | Vít tự ren 4X18TAPPING SCREW 4X18 | 4 | ||
| 41 | 421897-8 | Đệm va đậpBUMPER | 1 | ||
| 42 | 265995-6 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 43 | 687053-2 | Kẹp giữ dây nguồnSTRAIN RELIEF | 1 | ||
| 44 | 654531-7 | Cầu đấu 2PTERMINAL BLOCK 2P | 1 | ||
| 45 | 682564-2 | Ống chống gập dây nguồnCORD GUARD | 1 | ||
| 46 | 691015-4 | Dây nguồn 0.75-2-2.5POWER SUPPLY CORD 0.75-2-2.5 | 1 | ||
| 47 | 183935-1 | Bộ tay cầmHANDLE SET | 1 | Gồm các mục 38 | |
| 48 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 1 | ||
| 52 | 685725-3 | Tấm mútSPONGE SHEET | 1 | ||
| 53 | 861265-7 | Nhãn máy TW1000TW1000 NAME PLATE | 1 | ||
| 54 | A-81240 | Chổi than CB-153ACARBON BRUSH CB-153A | 1 | ||
| 54-1 | B-80117 | Bộ chổi than CB-153ACARBON BRUSH SET CB-153A | 1 | Mã thay thế: thay được cho nhau | |
| 54-2 | B-80329 | Bộ chổi than CB-153ACARBON BRUSH SET CB-153A | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 55 | 643650-4 | Nắp chổi than 6.5-13.5BRUSH HOLDER CAP 6.5-13.5 | 2 | ||
| 55-1 | 643650-4 | Nắp chổi than 6.5-13.5BRUSH HOLDER CAP 6.5-13.5 | 2 | Mã thay thế: thay được cho nhau | |
| 56 | 651572-4 | Công tắc SL220SD-19SWITCH SL220SD-19 | 1 | ||
| 58 | 231212-6 | Lò xo nén 49COMPRESSION SPRING 49 | 1 | ||
| 59 | 253713-4 | Long đen phẳng 35FLAT WASHER 35 | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | 122727-3 | Cụm tay cầm phụSIDE GRIP ASS'Y | 1 | ||
| Phụ tùng | |||||
| ↳ C10 | 152624-9 | Tay cầm phụ 36 (nguyên bộ)GRIP 36 COMPLETE | 1 | ||
| ↳ C20 | 266358-9 | Bu lông cổ vuông đầu tròn M8X50R.H SQUARE NECK BOLT M8X50 | 1 | ||
| ↳ C30 | 312743-5 | Đế tay cầm phụGRIP BASE | 1 | ||
| ↳ C40 | 345097-5 | Dây đaiBELT | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A02 | 134872-2 | Cụm ổ cắm 41-80SOCKET 41-80 ASS'Y | 1 | Gồm các mục A03,A04 | |
| A03 | 213570-2 | Gioăng chữ O 44O-RING 44 | 1 | ||
| A04 | 256284-0 | Chốt 5PIN 5 | 1 | ||
| A05 | 824737-3 | Hộp đựng nhựaPLASTIC CARRYING CASE | 1 | ||
| Phụ tùng | |||||
| ↳ C10 | 416401-6 | Chốt càiLATCH | 2 | ||
| ↳ C11 | 163467-4 | Chốt càiLATCH | 2 | Mã thay thế: không thay được cho nhau | |
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
