Sơ đồ chi tiết máy & phụ tùng Makita UH008G
Máy dùng pin hedge máy đánh cạnh 600MM · 79 mã phụ tùng
Tài liệu: Makita Việt Nam · bản 2021/06 · Xem bản gốc (PDF)

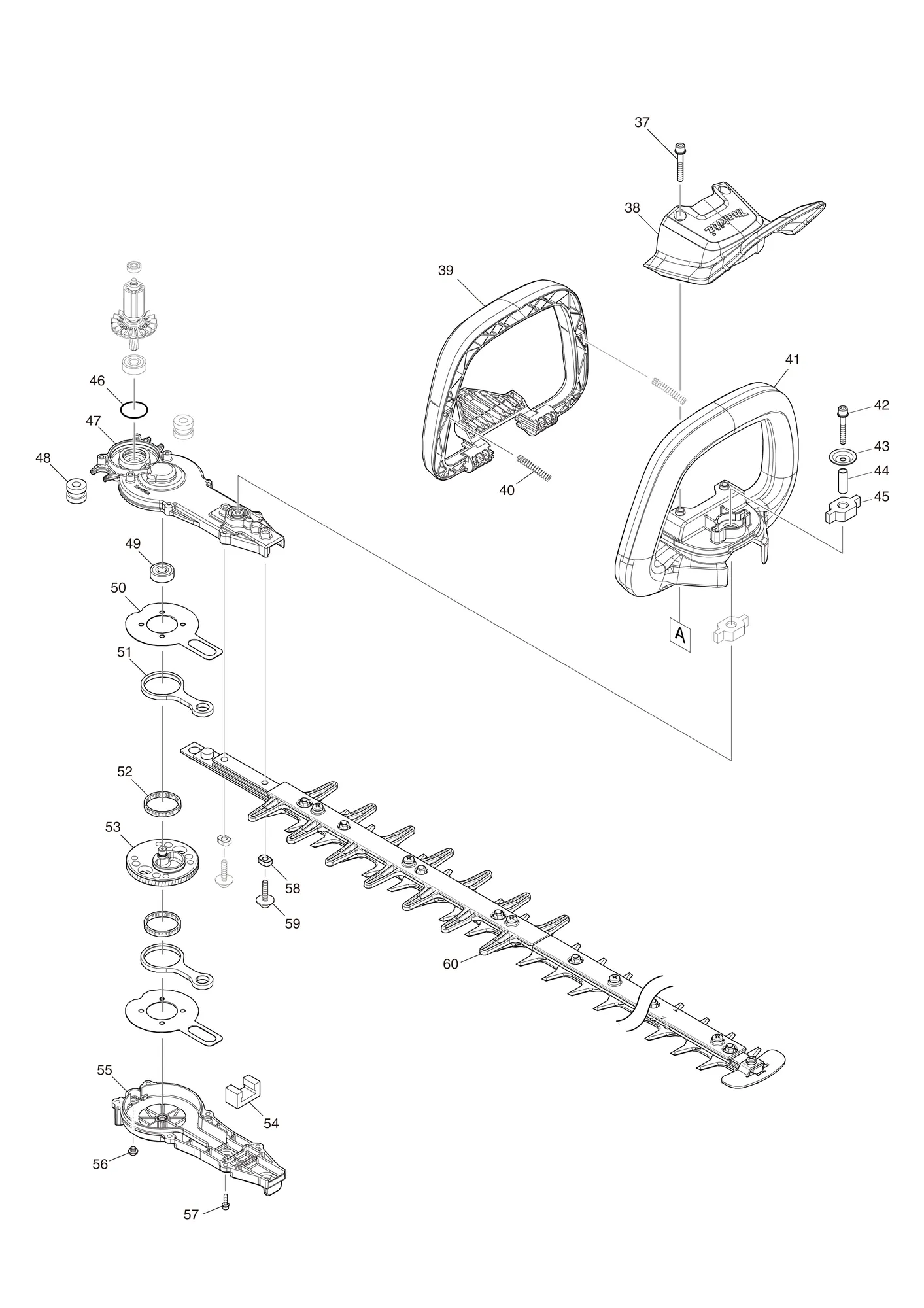

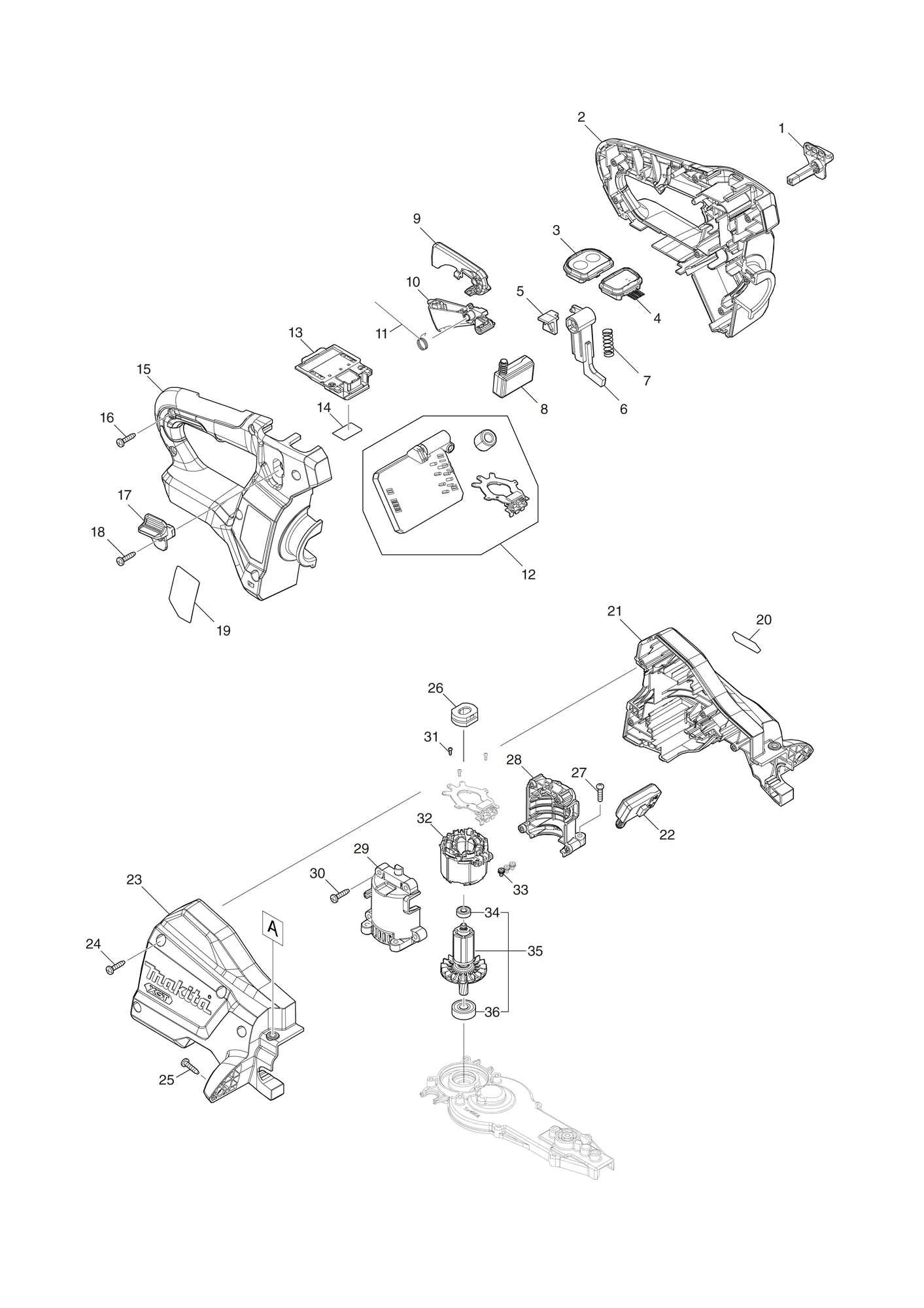

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 458406-0 | Trái cần khóaLOCK LEVER L | 1 | ||
| 2 | 183T66-6 | Bộ tay cầmHANDLE SET | 1 | Gồm các mục 15 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| ↳ C20 | 8034N8-3 | Nhãn cảnh báoCAUTION LABEL | 1 | ||
| 3 | 141D66-6 | E mạch công tắc (nguyên bộ)SWITCH CIRCUIT COMPLETE E | 1 | ||
| ↳ C10 | 8034K3-2 | Nhãn công tắcSWITCH LABEL | 1 | ||
| 4 | 140W63-3 | Mạch chỉ báo (nguyên bộ)INDICATION CIRCUIT COMPLETE | 1 | ||
| 5 | 458570-7 | Nút gạt đảo chiềuSLIDER | 1 | ||
| 6 | 458405-2 | Tay đòn khóaLOCK ARM | 1 | ||
| 7 | 234204-4 | Lò xo nén 8COMPRESSION SPRING 8 | 1 | ||
| 8 | 651083-9 | Công tắc C3XA-1PSPMSWITCH C3XA-1PSPM | 1 | ||
| 9 | 458403-6 | Cần gạt tắt khóaLOCK OFF LEVER | 1 | ||
| 10 | 413792-6 | Phải cần gạt công tắcSWITCH LEVER R | 1 | ||
| 11 | 232454-5 | Lò xo xoắn 10TORSION SPRING 10 | 1 | ||
| 12 | 620E88-0 | Bộ điều khiểnCONTROLLER | 1 | ||
| ↳ C10 | 688163-8 | Lọc dây cắtLINE FILTER | 1 | ||
| ↳ C20 | 688164-6 | Lọc dây cắtLINE FILTER | 1 | ||
| 13 | 632P64-8 | Bộ cầu đấu dâyTERMINAL UNIT | 1 | ||
| 14 | 811J55-8 | Nhãn số seri UH008GUH008G SERIAL NO. LABEL | 1 | ||
| 15 | 183T66-6 | Bộ tay cầmHANDLE SET | 1 | Gồm các mục 2 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| ↳ C20 | 8034N8-3 | Nhãn cảnh báoCAUTION LABEL | 1 | ||
| 16 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 6 | ||
| 17 | 458407-8 | Phải cần khóaLOCK LEVER R | 1 | ||
| 18 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 1 | ||
| 19 | 811J50-8 | Nhãn máy UH008GUH008G NAME PLATE | 1 | ||
| 20 | 8025F3-0 | Nhãn logo (XGT)XGT LOGO LABEL | 1 | ||
| 21 | 183S95-3 | Bộ vỏHOUSING SET | 1 | Gồm các mục 23 | |
| ↳ C10 | 424344-8 | Bộ giảm chấnDAMPER | 4 | ||
| 22 | 651083-9 | Công tắc C3XA-1PSPMSWITCH C3XA-1PSPM | 1 | ||
| 23 | 183S95-3 | Bộ vỏHOUSING SET | 1 | Gồm các mục 21 | |
| ↳ C10 | 424344-8 | Bộ giảm chấnDAMPER | 4 | ||
| 24 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 4 | ||
| 25 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 26 | 422261-6 | Ống bọc cao suRUBBER SLEEVE | 1 | ||
| 27 | 911128-8 | Vít đầu tròn kèm long đen M4X16P.H.SCREW M4X16 WITH WR | 4 | ||
| 28 | 183S94-5 | Bộ vỏ động cơMOTOR HOUSING SET | 1 | Gồm các mục 29 | |
| 29 | 183S94-5 | Bộ vỏ động cơMOTOR HOUSING SET | 1 | Gồm các mục 28 | |
| 30 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 4 | ||
| 31 | 266490-9 | Vít tự ren PT2X6TAPPING SCREW PT 2X6 | 3 | ||
| 32 | 629A75-2 | Stator | 1 | ||
| 33 | 652069-6 | Vít đầu phẳng M3X6FLAT HEAD SCREW M3X6 | 3 | ||
| 34 | 211157-4 | Vòng bi 695ZZBALL BEARING 695ZZ | 1 | ||
| 35 | 519694-5 | Cụm rotorROTOR ASSY | 1 | Gồm các mục 34,36 | |
| 36 | 210005-4 | Vòng bi 608DDWBALL BEARING 608DDW | 1 | ||
| 37 | 265182-7 | Vít đầu tròn và M5X25+ PAN HEAD SCREW M5X25 | 2 | ||
| 38 | 458399-1 | Bảo vệPROTECTOR | 1 | ||
| 39 | 458402-8 | F cần gạt công tắcSWITCH LEVER F | 1 | ||
| 40 | 233222-9 | Lò xo nén 5COMPRESSION SPRING 5 | 2 | ||
| 41 | 413791-8 | E tay cầm phụ trướcFRONT GRIP E | 1 | ||
| 42 | 251476-6 | Bu lông đầu lục giác chìm kèm long đen M5X35H.S.H.BOLT M5X35 WITH WR | 1 | ||
| 43 | 253416-0 | Long đen đĩa 5DISH WASHER 5 | 1 | ||
| 44 | 257678-2 | Ống lót 6SLEEVE 6 | 1 | ||
| 45 | 422260-8 | Ống bọc cao su 8RUBBER SLEEVE 8 | 2 | ||
| 46 | 213961-7 | Gioăng chữ O 22O RING 22 | 1 | ||
| 47 | 141C41-6 | Vỏ hộp số (nguyên bộ)GEAR HOUSING COMPLETE | 1 | ||
| ↳ C10 | 263002-9 | Chốt cao su 4RUBBER PIN 4 | 1 | ||
| ↳ C20 | 424344-8 | Bộ giảm chấnDAMPER | 1 | ||
| 48 | 422725-0 | Ống bọc cao su 8RUBBER SLEEVE 8 | 2 | ||
| 49 | 211032-4 | Vòng bi 608ZZBALL BEARING 608ZZ | 1 | ||
| 50 | 347361-0 | Tấm ma sátFRICTION PLATE | 2 | ||
| 51 | 347662-6 | Tay biênCONNECTING ROD | 2 | ||
| 52 | 212229-8 | Lồng kim 315NEEDLE CAGE 315 | 2 | ||
| 53 | 141C40-8 | Bánh răng (nguyên bộ)GEAR COMPLETE | 1 | ||
| 54 | 443159-4 | PhớtSEAL | 1 | ||
| 55 | 141C46-6 | Nắp hộp số (nguyên bộ)GEAR HOUSING COVER COMPLETE | 1 | ||
| 55-1 | 141H42-4 | Nắp hộp số (nguyên bộ)GEAR HOUSING COVER COMPLETE | 1 | Mã thay thế: thay được cho nhau | |
| 56 | 266559-9 | Bu lông đầu lục giác chìm đầu tròn M6X4H.S.BUTTON HEAD BOLT M6X4 | 1 | ||
| 57 | 922128-3 | Bu lông lục giác chìm M4X16HEX. SOCKET HEAD BOLT M4X16 | 6 | ||
| 58 | 257439-0 | Ống lót 5SLEEVE 5 | 2 | ||
| 59 | 265A89-3 | Bu lông đầu lục giác chìm kèm long đen M5X25H.S.H.BOLT M5X25 WITH WR | 2 | ||
| 60 | 191R57-1 | Bộ lưỡi cắt tỉa S 600SHEAR BLADE 600 S SET | 1 | Gồm các mục , 58 | |
| ↳ C10 | 199450-5 | Bộ bình chứa mỡGREASE VESSEL SET | 1 | ||
| ↳ C20 | 412908-0 | E chắn bảo vệGUARD E | 1 | ||
| ↳ C30 | 458628-2 | Miếng đệm 600SPACER 600 | 1 | ||
| ↳ C40 | 915211-3 | Vít đầu buộc M5X12BINDING HEAD SCREW M5X12 | 5 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | 459121-9 | Nắp lưỡi 600SBLADE COVER 600S | 1 | ||
| A02 | 195246-2 | Kính bảo hộ an toànSAFETY GOGGLE | 1 | ||
| A03 | 191R51-3 | Bộ E khay hứng vụn 600CHIP RECEIVER 600 E SET | 1 | ||
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
