Sơ đồ chi tiết máy & phụ tùng Makita UP100D
Máy kéo cắt cành dùng pin · 51 mã phụ tùng · Áp dụng: UP100DZ
Tài liệu: Makita Việt Nam · bản 2023/03 · Xem bản gốc (PDF)

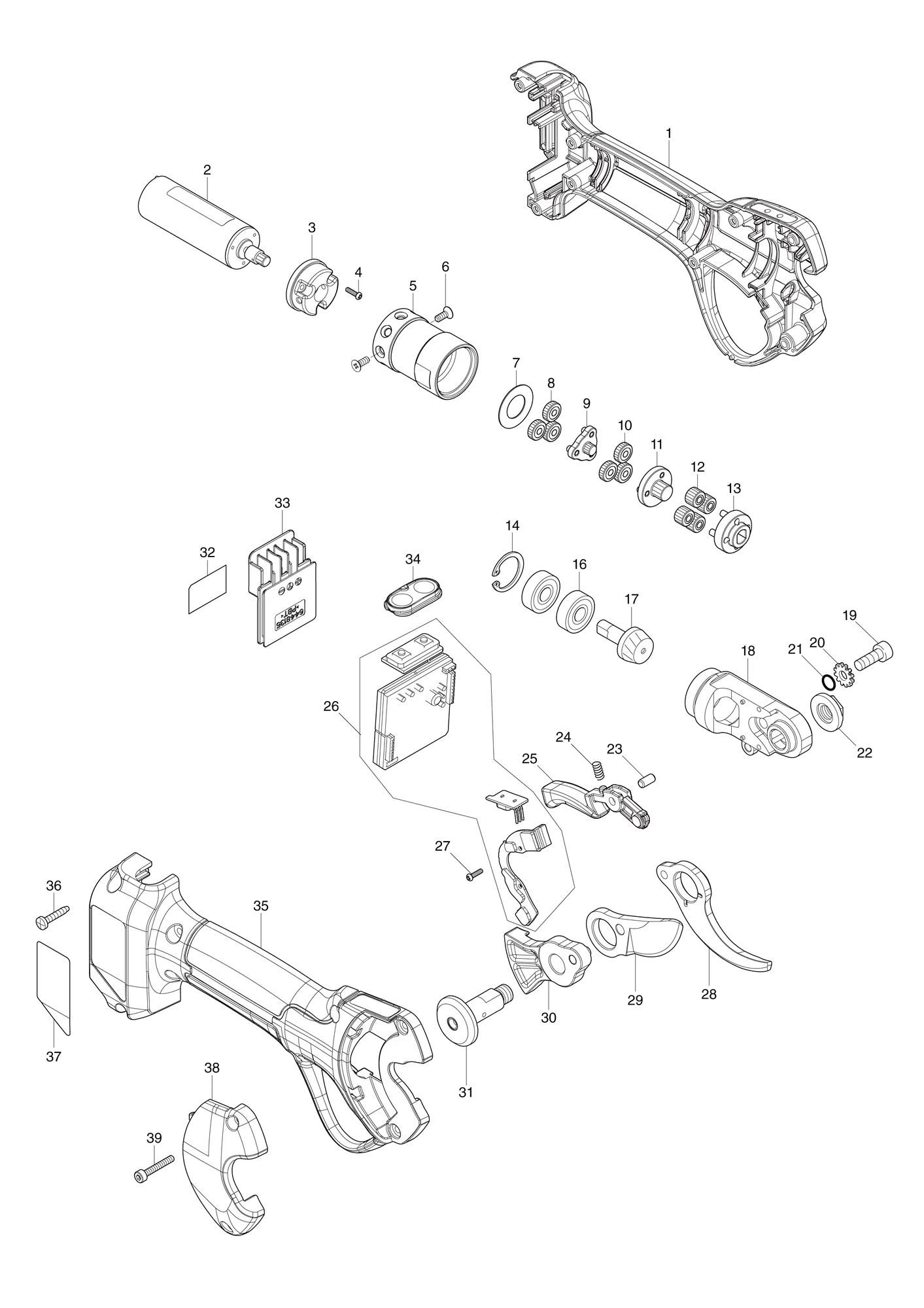

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 183Y33-1 | Bộ vỏHOUSING SET | 1 | Gồm các mục 35 | |
| ↳ C10 | 8065E6-9 | Nhãn chỉ báoINDICATION LABEL | 1 | ||
| ↳ C20 | 8065E7-7 | Nhãn chỉ báoINDICATION LABEL | 1 | ||
| 2 | 629C07-1 | Động cơ DCDC MOTOR | 1 | ||
| 3 | 312D98-2 | Giá giữ động cơMOTOR HOLDER | 1 | ||
| 4 | 265D05-3 | Vít đầu tròn M2X8PAN HEAD SCREW M2X8 | 3 | ||
| 5 | 227A61-3 | Bánh răng trong 43INTERNAL GEAR 43 | 1 | ||
| 6 | 912007-3 | Vít đầu trụ M3X8C.H.SCREW M3X8 | 2 | ||
| 7 | 253084-9 | Long đen phẳng 12FLAT WASHER 12 | 1 | ||
| 8 | 227A64-7 | Bánh răng thẳng 17SPUR GEAR 17 | 3 | ||
| 9 | 162C36-6 | Bánh răng thẳng B 8 (nguyên bộ)SPUR GEAR 8 B COMPLETE | 1 | ||
| 10 | 227A64-7 | Bánh răng thẳng 17SPUR GEAR 17 | 3 | ||
| 11 | 162C37-4 | Bánh răng thẳng 13 (nguyên bộ)SPUR GEAR 13 COMPLETE | 1 | ||
| 12 | 227A63-9 | Bánh răng thẳng 14SPUR GEAR 14 | 4 | ||
| 13 | 162C31-6 | Giá đỡ (nguyên bộ)SUPPORTER COMPLETE | 1 | ||
| 14 | 962059-4 | Phanh R-19 (INT)RETAINING RING (INT) R-19 | 1 | ||
| 16 | 210017-7 | Vòng bi 607DDWBALL BEARING 607DDW | 2 | ||
| 17 | 227A60-5 | Bánh răng côn ZEROL 9ZEROL BEVEL GEAR 9 | 1 | ||
| 18 | 327B57-1 | Vỏ hộp sốGEAR HOUSING | 1 | ||
| 19 | 922217-4 | Bu lông lục giác chìm M5X14HEX. SOCKET HEAD BOLT M5X14 | 1 | ||
| 20 | 253578-4 | Tấm khóaLOCK PLATE | 1 | ||
| 21 | 213021-5 | Gioăng chữ O 5O RING 5 | 1 | ||
| 22 | 252321-8 | Đai ốc lục giác M8HEX. NUT M8 | 1 | ||
| 23 | 256251-5 | Chốt 4PIN 4 | 1 | ||
| 24 | 233033-2 | Lò xo nén 4COMPRESSION SPRING 4 | 1 | ||
| 25 | 162C32-4 | Cò bấm (nguyên bộ)TRIGGER COMPLETE | 1 | ||
| 26 | 620K67-4 | Bộ điều khiểnCONTROLLER | 1 | ||
| 26-1 | 620N17-7 | Bộ điều khiểnCONTROLLER | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 27 | 265D05-3 | Vít đầu tròn M2X8PAN HEAD SCREW M2X8 | 2 | ||
| 28 | 1911W1-7 | Bộ trái lưỡi cắt tỉaSHEAR BLADE L SET | 1 | ||
| 29 | 1911W2-5 | Bộ lưỡi cắt tỉa USHEAR BLADE U SET | 1 | ||
| 30 | 162C33-2 | Giá giữ lưỡi (nguyên bộ)BLADE HOLDER COMPLETE | 1 | ||
| 31 | 162C35-8 | Vít có vai M8 (nguyên bộ)SHOULDER SCREW M8 COMPLETE | 1 | ||
| 32 | 8586G2-3 | Nhãn số seri UP100DUP100D SERIAL NO. LABEL | 1 | ||
| 33 | 644813-5 | Cầu đấu dâyTERMINAL | 1 | ||
| 34 | 162C34-0 | Tấm công tắc (nguyên bộ)SWITCH PLATE COMPLETE | 1 | ||
| ↳ C10 | 8065E5-1 | Nhãn công tắcSWITCH LABEL | 1 | ||
| 35 | 183Y33-1 | Bộ vỏHOUSING SET | 1 | Gồm các mục 1 | |
| ↳ C10 | 8065E6-9 | Nhãn chỉ báoINDICATION LABEL | 1 | ||
| ↳ C20 | 8065E7-7 | Nhãn chỉ báoINDICATION LABEL | 1 | ||
| 36 | 266130-9 | Vít tự ren đầu dù PT3X16TAPPING SCREW BIND PT 3X16 | 6 | ||
| 37 | 8586U1-3 | Nhãn máy UP100DUP100D NAME PLATE | 1 | ||
| 38 | 162C42-1 | Nắp vỏ (nguyên bộ)HOUSING COVER COMPLETE | 1 | ||
| ↳ C10 | 8065E8-5 | Nhãn cảnh báoCAUTION LABEL | 1 | ||
| 39 | 265633-0 | Bu lông lục giác chìm M3X20HEX SOCKET HEAD BOLT M3X20 | 2 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | 782212-4 | Cờ lê tuýp 13SOCKET WRENCH 13 | 1 | ||
| A02 | 783202-0 | Chìa lục giác 4HEX. WRENCH 4 | 1 | ||
| A03 | 783208-8 | Chìa lục giác 2.5HEX. WRENCH 2.5 | 1 | ||
| A04 | 162C23-5 | Bao đeoHOLSTER | 1 | ||
| A05 | 1912E4-1 | Bộ đá sửa đáDRESSER STONE SET | 1 | ||
| A06 | 182470-6 | Cấp dầuOIL SUPPLY | 1 | ||
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
