Sơ đồ chi tiết máy & phụ tùng Makita UR006G
Máy đánh cạnh cỏ dùng pin · 115 mã phụ tùng
Tài liệu: Makita Việt Nam · bản 2021/12 · Xem bản gốc (PDF)

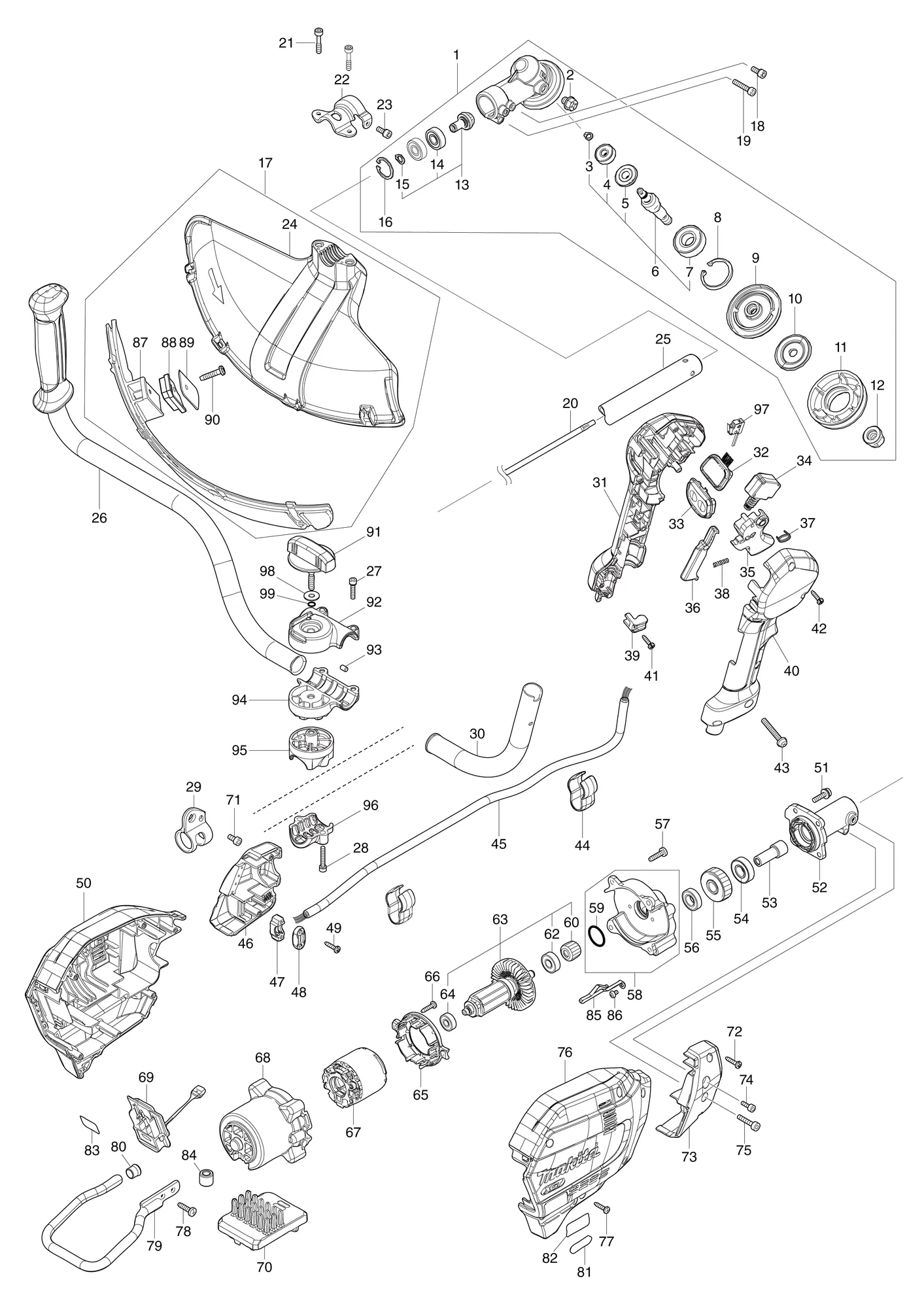

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 123853-1 | Cụm vỏ hộp sốGEAR CASE ASSEMBLY | 1 | Gồm các mục 2,6,8-13,16 | |
| 2 | 265590-2 | Bu lông lục giác bake kèm phải M8X10+HEX.BOLT M8X10 WITH R | 1 | ||
| 3 | 232350-7 | Vòng hãm lò xo 6RING SPRING 6 | 1 | ||
| 4 | 210030-5 | Vòng bi 627ZZBALL BEARING 627ZZ | 1 | ||
| 5 | 221484-1 | Bánh răng côn xoắn 19SPIRAL BEVEL GEAR 19 | 1 | ||
| 6 | 136233-2 | Cụm trục dao cắtCUTTER SHAFT ASS'Y | 1 | Gồm các mục 3-5,7 | |
| 7 | 211228-7 | Vòng bi 6202DDWBALL BEARING 6202DDW | 1 | ||
| 8 | 257432-4 | Phanh R-35RETAINING RING R-35 | 1 | ||
| 9 | 144312-2 | Long đen đỡ (nguyên bộ)RECEIVE WASHER COMPLETE | 1 | ||
| 10 | 347104-0 | Long đen kẹpCLAMP WASHER | 1 | ||
| 11 | 457274-8 | Cốc (US)CUP US | 1 | ||
| 12 | 252236-9 | Đai ốc hãm lục giác M10-17HEX. LOCK NUT M10-17 | 1 | ||
| 13 | 136235-8 | Cụm bánh răng côn xoắnSPIRAL BEVEL GEAR ASS'Y | 1 | Gồm các mục 14,15 | |
| 14 | 210049-4 | Vòng bi 609ZZBALL BEARING 609ZZ | 2 | ||
| 15 | 257986-1 | Phanh S-9 (EXT)RETAINING RING (EXT) S-9 | 1 | ||
| 16 | 257987-9 | Phanh R-24 (INT)RETAINING RING (INT)R-24 | 1 | ||
| 17 | 191B54-1 | Bộ bảo vệ U 430 (MG)PROTECTOR U 430 SET MG | 1 | Gồm các mục 24,87-90 | |
| 18 | 922216-6 | Bu lông lục giác chìm M5X14HEX. SOCKET HEAD BOLT M5X14 | 1 | ||
| 19 | 922242-5 | Bu lông lục giác chìm M5X25HEX. SOCKET HEAD BOLT M5X25 | 1 | ||
| 20 | 327056-1 | TrụcSHAFT | 1 | ||
| 21 | 251513-6 | Bu lông lục giác chìm M5X25H.S.H.BOLT M5X25 | 2 | ||
| 22 | 347107-4 | Kẹp bảo vệ 24PROTECTOR CLAMP 24 | 1 | ||
| 23 | 922216-6 | Bu lông lục giác chìm M5X14HEX. SOCKET HEAD BOLT M5X14 | 1 | ||
| 24 | 457271-4 | Bảo vệ U 450PROTECTOR U 450 | 1 | ||
| 25 | 140S82-5 | I ống trục (nguyên bộ)SHAFT PIPE COMPLETE I | 1 | ||
| ↳ C10 | 819312-8 | Nhãn logo MakitaMAKITA LOGO LABEL | 1 | ||
| ↳ C20 | 819J22-7 | Nhãn cảnh báoCAUTION LABEL | 1 | ||
| 26 | 141D27-6 | Tay cầm 22L (nguyên bộ)HANDLE 22L COMPLETE | 1 | ||
| ↳ C10 | 273014-4 | Tay cầm phụ 36GRIP 36 | 1 | ||
| 27 | 922241-7 | Bu lông lục giác chìm M5X25HEX. SOCKET HEAD BOLT M5X25 | 2 | ||
| 28 | 922251-4 | Bu lông lục giác chìm M5X30HEX. SOCKET HEAD BOLT M5X30 | 2 | ||
| 29 | 347116-3 | Móc treoHANGER | 1 | ||
| 30 | 327837-3 | Phải tay cầm 22HANDLE 22 R | 1 | ||
| 31 | 183T68-2 | Bộ tay cầm phụGRIP SET | 1 | Gồm các mục 40 | |
| ↳ C10 | 252180-0 | Đai ốc hãm lục giác M5-8HEX. LOCK NUT M5-8 | 1 | ||
| 32 | 141D26-8 | G mạch chỉ báo (nguyên bộ)INDICATION CIRCUIT COMPLETE G | 1 | ||
| 33 | 140W06-5 | G mạch công tắc (nguyên bộ)SWITCH CIRCUIT COMPLETE G | 1 | ||
| ↳ C10 | 819J26-9 | Nhãn công tắcSWITCH LABEL | 1 | ||
| 34 | 651492-2 | Công tắc C3JR-1A-PAXD3SWITCH C3JR-1A-PAXD3 | 1 | ||
| 35 | 459145-5 | Cần gạt công tắcSWITCH LEVER | 1 | ||
| 36 | 459146-3 | Cần gạt tắt khóaLOCK OFF LEVER | 1 | ||
| 37 | 233540-5 | Lò xo xoắn 11TORSION SPRING 11 | 1 | ||
| 38 | 233101-1 | Lò xo nén 4COMPRESSION SPRING 4 | 1 | ||
| 39 | 687260-7 | Kẹp giữ dây nguồnSTRAIN RELIEF | 1 | ||
| 40 | 183T68-2 | Bộ tay cầm phụGRIP SET | 1 | Gồm các mục 31 | |
| ↳ C10 | 252180-0 | Đai ốc hãm lục giác M5-8HEX. LOCK NUT M5-8 | 1 | ||
| 41 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 1 | ||
| 42 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 5 | ||
| 43 | 911258-5 | Vít đầu tròn M5X35PAN HEAD SCREW M5X35 | 1 | ||
| 44 | 457458-8 | KẹpCLAMP | 2 | ||
| 45 | 699165-9 | Bộ dây nguồnPOWER SUPPLY CORD UNIT | 1 | ||
| 46 | 183N25-4 | Bộ nắp vỏHOUSING COVER SET | 1 | Gồm các mục 73 | |
| 47 | 687051-6 | Kẹp giữ dây nguồnSTRAIN RELIEF | 1 | ||
| 48 | 687124-5 | Kẹp giữ dây nguồnSTRAIN RELIEF | 1 | ||
| 49 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 50 | 183S87-2 | Bộ vỏHOUSING SET | 1 | Gồm các mục 76 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| 51 | 911233-1 | Vít đầu tròn M5X20PAN HEAD SCREW M5X20 | 4 | ||
| 52 | 140Y38-4 | Giá đỡ ống (nguyên bộ)PIPE BRACKET COMPLETE | 1 | ||
| ↳ C10 | 263002-9 | Chốt cao su 4RUBBER PIN 4 | 1 | ||
| 53 | 325811-5 | Moay ơ trục chínhSPINDLE HUB | 1 | ||
| 54 | 211131-2 | Vòng bi 6001DDWBALL BEARING 6001DDW | 1 | ||
| 55 | 227848-7 | Bánh răng nghiêng 33HELICAL GEAR 33 | 1 | ||
| 56 | 211150-8 | Vòng bi 6901ZZBALL BEARING 6901ZZ | 1 | ||
| 57 | 266420-0 | Vít tự ren 5X20TAPPING SCREW 5X20 | 4 | ||
| 58 | 136368-9 | Cụm hộp sốGEAR BOX ASSY | 1 | Gồm các mục 59 | |
| 59 | 213961-7 | Gioăng chữ O 22O RING 22 | 1 | ||
| 60 | 227834-8 | Bánh răng nghiêng 16HELICAL GEAR 16 | 1 | ||
| 62 | 210005-4 | Vòng bi 608DDWBALL BEARING 608DDW | 1 | ||
| 63 | 519647-4 | Cụm rotorROTOR ASS'Y | 1 | Gồm các mục 60,62,64 | |
| 64 | 210062-2 | Vòng bi 607ZZBALL BEARING 607ZZ | 1 | ||
| 65 | 459764-7 | Tấm chắnBAFFLE PLATE | 1 | ||
| 66 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 67 | 629A25-7 | Stator | 1 | ||
| 68 | 412961-6 | Vỏ động cơMOTOR HOUSING | 1 | ||
| 69 | 632P49-4 | Bộ cầu đấu dâyTERMINAL UNIT | 1 | ||
| 70 | 620F23-4 | Bộ điều khiểnCONTROLLER | 1 | ||
| 71 | 922212-4 | Bu lông lục giác chìm M5X12HEX. SOCKET HEAD BOLT M5X12 | 1 | ||
| 72 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 73 | 183N25-4 | Bộ nắp vỏHOUSING COVER SET | 1 | Gồm các mục 46 | |
| 74 | 922211-6 | Bu lông đầu lục giác chìm kèm long đen M5X12H.S.H.BOLT M5X12 WITH W | 1 | ||
| 75 | 922233-6 | Bu lông đầu lục giác chìm kèm long đen M5X20H.S.H.BOLT M5X20 WITH WR | 1 | ||
| 76 | 183S87-2 | Bộ vỏHOUSING SET | 1 | Gồm các mục 50 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| 77 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 6 | ||
| 78 | 266420-0 | Vít tự ren 5X20TAPPING SCREW 5X20 | 2 | ||
| 79 | 347752-5 | Chắn bảo vệ pinBATTERY GUARD | 1 | ||
| 80 | 422230-7 | NắpCAP | 1 | ||
| 81 | 8025F3-0 | Nhãn logo (XGT)XGT LOGO LABEL | 1 | ||
| 82 | 811X73-0 | Nhãn máy UR006GUR006G NAME PLATE | 1 | ||
| 83 | 811X79-8 | Nhãn số seri UR006GUR006G SERIAL NO. LABEL | 1 | ||
| 87 | 144316-4 | Nguyên bộ nối dài bảo vệ U 420-450PROTECTOR U EXT. 420-450 COMP | 1 | ||
| ↳ C10 | 346696-6 | Móc treoHOOK | 2 | ||
| ↳ C20 | 232284-4 | Lò xo láLEAF SPRING | 2 | ||
| 88 | 459765-5 | Nối dài dao cắtCUTTER EXTENSION | 1 | ||
| 89 | 347115-5 | Dao cắtCUTTER | 1 | ||
| 90 | 266459-3 | Vít tự ren 5X25TAPPING SCREW 5X25 | 1 | ||
| 91 | 162965-5 | Núm vặn 57KNOB 57 | 1 | ||
| 92 | 141D24-2 | Nguyên bộ giá giữ tay cầm trên 22UPPER HANDLE HOLDER 22 COMP | 1 | ||
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 1 | ||
| 93 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| 94 | 312B68-9 | Giá giữ tay cầm dưới 22LOWER HANDLE HOLDER 22 | 1 | ||
| 95 | 312B65-5 | Giá giữ ống trên 24UPPER PIPE HOLDER 24 | 1 | ||
| 96 | 312B66-3 | Giá giữ ống dưới 24LOWER PIPE HOLDER 24 | 1 | ||
| 98 | 253047-5 | Long đen phẳng 6FLAT WASHER 6 | 1 | ||
| 99 | 213960-9 | Gioăng chữ O 5O RING 5 | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | 122A37-4 | Cụm đaiBAND ASSEMBLY | 1 | ||
| A02 | 197993-1 | Bộ đầu cắt cỏ 95-M10L (ME)TRIMMER HEAD 95-M10L SET ME | 1 | ||
| A03 | 126642-3 | Cụm lưỡi nhựa 255-M10LPLASTIC BLADE ASSEMBLY255-M10L | 1 | ||
| A04 | 144392-8 | Nắp dụng cụ 2TTOOL COVER 2T | 1 | ||
| A05 | 198345-9 | Bộ lưỡi dao cắt 255-2 (ME)CUTTER BLADE 255-2 SET ME | 1 | ||
| A06 | 782238-6 | Cờ lê hộp 17BOX WRENCH 17 | 1 | ||
| A07 | 783202-0 | Chìa lục giác 4HEX. WRENCH 4 | 1 | ||
| A08 | 831304-7 | Túi phụ kiệnACCESSORY BAG | 1 | ||
| A12 | 195246-2 | Kính bảo hộ an toànSAFETY GOGGLE | 1 | ||
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
