Sơ đồ chi tiết máy & phụ tùng Makita UX01G
Máy crdlss đa năng fnctn đầu nguồn · 79 mã phụ tùng
Tài liệu: Makita Việt Nam · bản 2021/02 · Xem bản gốc (PDF)

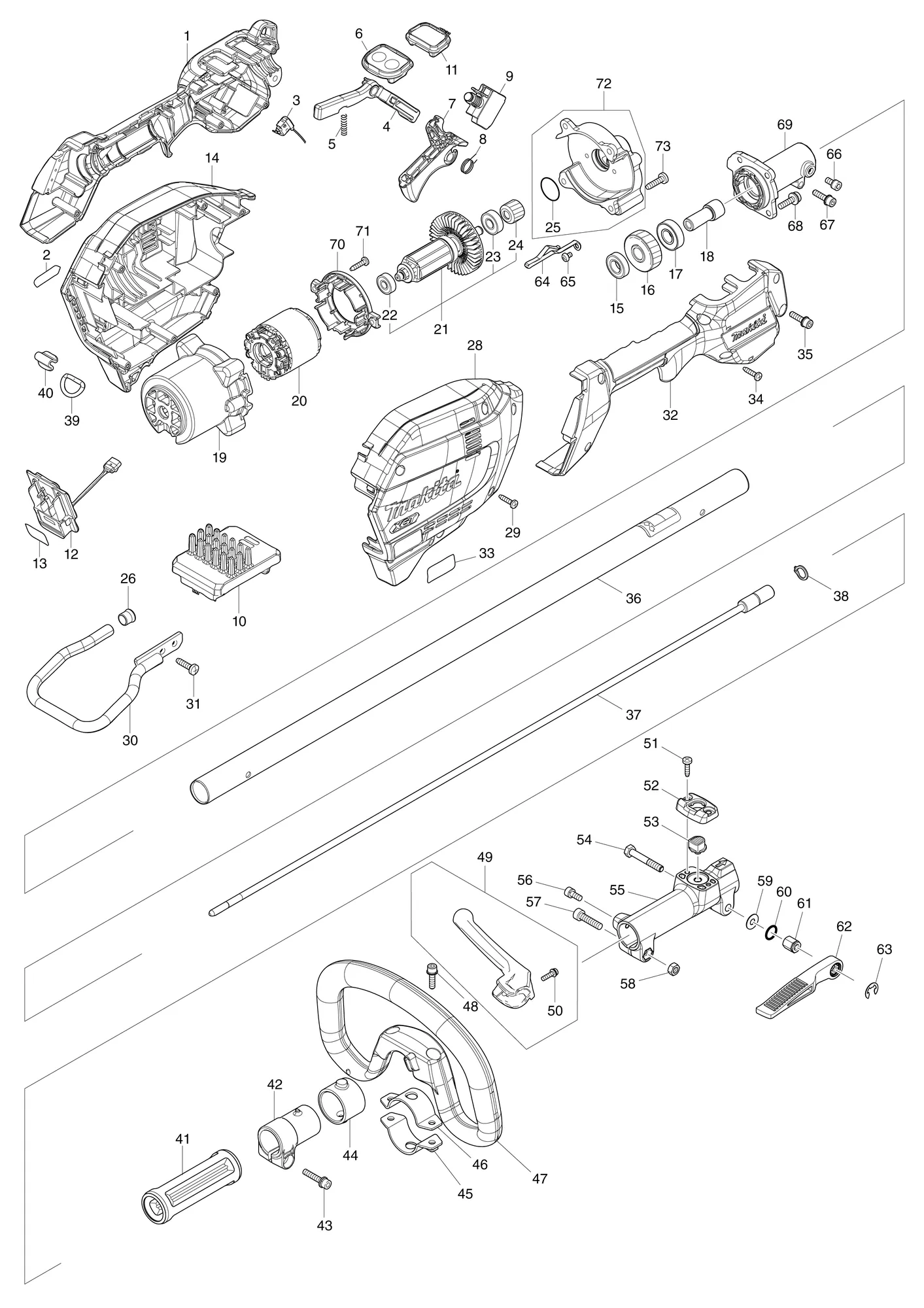

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 183N26-2 | Bộ tay cầm phụGRIP SET | 1 | Gồm các mục 32 | |
| 2 | 8025F3-0 | Nhãn logo (XGT)XGT LOGO LABEL | 1 | ||
| 4 | 459759-0 | Cần gạt tắt khóaLOCK OFF LEVER | 1 | ||
| 5 | 233101-1 | Lò xo nén 4COMPRESSION SPRING 4 | 1 | ||
| 6 | 140W64-1 | G mạch công tắc (nguyên bộ)SWITCH CIRCUIT COMPLETE G | 1 | ||
| ↳ C10 | 8025F0-6 | Nhãn công tắcSWITCH LABEL | 1 | ||
| 7 | 459758-2 | Cần gạt công tắcSWITCH LEVER | 1 | ||
| 8 | 233622-3 | Lò xo xoắn 12TORSION SPRING 12 | 1 | ||
| 9 | 651436-2 | Công tắc C3JW-1A-P-2SWITCH C3JW-1A-P-2 | 1 | ||
| 10 | 620D97-3 | Bộ điều khiểnCONTROLLER | 1 | ||
| 11 | 140W63-3 | Mạch chỉ báo (nguyên bộ)INDICATION CIRCUIT COMPLETE | 1 | ||
| 12 | 632P49-4 | Bộ cầu đấu dâyTERMINAL UNIT | 1 | ||
| 13 | 8026A4-9 | Nhãn số seri UX01GUX01G SERIAL NO. LABEL | 1 | ||
| 14 | 183R88-4 | Bộ vỏHOUSING SET | 1 | Gồm các mục 28 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| 15 | 211150-8 | Vòng bi 6901ZZBALL BEARING 6901ZZ | 1 | ||
| 16 | 227848-7 | Bánh răng nghiêng 33HELICAL GEAR 33 | 1 | ||
| 17 | 211131-2 | Vòng bi 6001DDWBALL BEARING 6001DDW | 1 | ||
| 18 | 325811-5 | Moay ơ trục chínhSPINDLE HUB | 1 | ||
| 19 | 412961-6 | Vỏ động cơMOTOR HOUSING | 1 | ||
| 20 | 629A25-7 | Stator | 1 | ||
| 21 | 519647-4 | Cụm rotorROTOR ASS'Y | 1 | Gồm các mục 22-24 | |
| 22 | 210062-2 | Vòng bi 607ZZBALL BEARING 607ZZ | 1 | ||
| 23 | 210005-4 | Vòng bi 608DDWBALL BEARING 608DDW | 1 | ||
| 24 | 227834-8 | Bánh răng nghiêng 16HELICAL GEAR 16 | 1 | ||
| 25 | 213961-7 | Gioăng chữ O 22O RING 22 | 1 | ||
| 26 | 422230-7 | NắpCAP | 1 | ||
| 28 | 183R88-4 | Bộ vỏHOUSING SET | 1 | Gồm các mục 14 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| 29 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 6 | ||
| 30 | 347752-5 | Chắn bảo vệ pinBATTERY GUARD | 1 | ||
| 31 | 266420-0 | Vít tự ren 5X20TAPPING SCREW 5X20 | 2 | ||
| 32 | 183N26-2 | Bộ tay cầm phụGRIP SET | 1 | Gồm các mục 1 | |
| 33 | 8025Y8-3 | Nhãn máy UX01GUX01G NAME PLATE | 1 | ||
| 34 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 6 | ||
| 35 | 922233-6 | Bu lông đầu lục giác chìm kèm long đen M5X20H.S.H.BOLT M5X20 WITH WR | 1 | ||
| 36 | 140W68-3 | Ống trục B (nguyên bộ)SHAFT PIPE B COMPLETE | 1 | ||
| ↳ C10 | 8025E8-3 | Nhãn cảnh báoCAUTION LABEL | 1 | ||
| 37 | 141238-9 | Trục B (nguyên bộ)SHAFT B COMPLETE | 1 | ||
| 38 | 961052-5 | Phanh S-12RETAINING RING S-12 | 1 | ||
| 39 | 327742-4 | Vòng D 20D RING 20 | 1 | ||
| 40 | 347783-4 | Đỡ vòngRING SUPPORT | 1 | ||
| 41 | 451601-1 | Miếng đệm 24SPACER 24 | 1 | ||
| 42 | 457269-1 | Giá giữ ống 24PIPE HOLDER 24 | 1 | ||
| 43 | 922244-1 | Bu lông đầu lục giác chìm kèm long đen M5X25H.S.H.BOLT M5X25 WITH WG | 1 | ||
| 44 | 424942-8 | Bộ giảm chấnDAMPER | 1 | ||
| 45 | 347114-7 | Kẹp dưới 35LOWER CLAMP 35 | 1 | ||
| 46 | 347113-9 | Kẹp trên 35UPPER CLAMP 35 | 1 | ||
| 47 | 457772-2 | Tay cầm vòngLOOP HANDLE | 1 | ||
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 1 | ||
| 48 | 922234-4 | Bu lông đầu lục giác chìm kèm long đen M5X20H.S.H.BOLT M5X20 WITH WG | 2 | ||
| 49 | 144315-6 | Chắn (nguyên bộ)BARRIER COMPLETE | 1 | Gồm các mục 50 | |
| 50 | 911128-8 | Vít đầu tròn kèm long đen M4X16P.H.SCREW M4X16 WITH WR | 1 | ||
| 51 | 266034-5 | Vít tự ren 4X16 (CT)TAPPING SCREW CT 4X16 | 2 | ||
| 52 | 452840-6 | Nắp nút nhảRELEASE BUTTON COVER | 1 | ||
| 53 | 452839-1 | Nút nhảRELEASE BUTTON | 1 | ||
| 54 | 265596-0 | Bu lông lục giác M6X40HEX.BOLT M6X40 | 1 | ||
| 55 | 318750-6 | Khớp nối 24JOINT 24 | 1 | ||
| 56 | 922211-6 | Bu lông đầu lục giác chìm kèm long đen M5X12H.S.H.BOLT M5X12 WITH W | 1 | ||
| 57 | 922342-1 | Bu lông lục giác chìm M6X25HEX. SOCKET HEAD BOLT M6X25 | 1 | ||
| 58 | 931302-2 | Đai ốc lục giác M6HEX. NUT M6 | 1 | ||
| 59 | 253332-6 | Long đen mỏng 6THIN WASHER 6 | 1 | ||
| 60 | 213105-9 | Gioăng chữ O 11O RING 11 | 1 | ||
| 61 | 252159-1 | Đai ốc lục giác M6HEX. NUT M6 | 1 | ||
| 62 | 272268-0 | Cần gạt 94LEVER 94 | 1 | ||
| 63 | 961014-3 | Vòng chặn E-8STOP RING E-8 | 1 | ||
| 66 | 922211-6 | Bu lông đầu lục giác chìm kèm long đen M5X12H.S.H.BOLT M5X12 WITH W | 1 | ||
| 67 | 922233-6 | Bu lông đầu lục giác chìm kèm long đen M5X20H.S.H.BOLT M5X20 WITH WR | 1 | ||
| 68 | 911233-1 | Vít đầu tròn M5X20PAN HEAD SCREW M5X20 | 4 | ||
| 69 | 140Y38-4 | Giá đỡ ống (nguyên bộ)PIPE BRACKET COMPLETE | 1 | ||
| ↳ C10 | 263002-9 | Chốt cao su 4RUBBER PIN 4 | 1 | ||
| 70 | 459764-7 | Tấm chắnBAFFLE PLATE | 1 | ||
| 71 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 72 | 136368-9 | Cụm hộp sốGEAR BOX ASSY | 1 | Gồm các mục 25 | |
| 73 | 266420-0 | Vít tự ren 5X20TAPPING SCREW 5X20 | 4 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | 127759-5 | Trái cụm đaiBAND ASSEMBLY L | 1 | ||
| A02 | 195246-2 | Kính bảo hộ an toànSAFETY GOGGLE | 1 | ||
| A03 | 783202-0 | Chìa lục giác 4HEX. WRENCH 4 | 1 | ||
| A04 | 831304-7 | Túi phụ kiệnACCESSORY BAG | 1 | ||
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
