Sơ đồ chi tiết máy & phụ tùng Makita VC001GL
Máy làm sạch chân không dùng pin · 99 mã phụ tùng
Tài liệu: Makita Việt Nam · bản 2022/01 · Xem bản gốc (PDF)

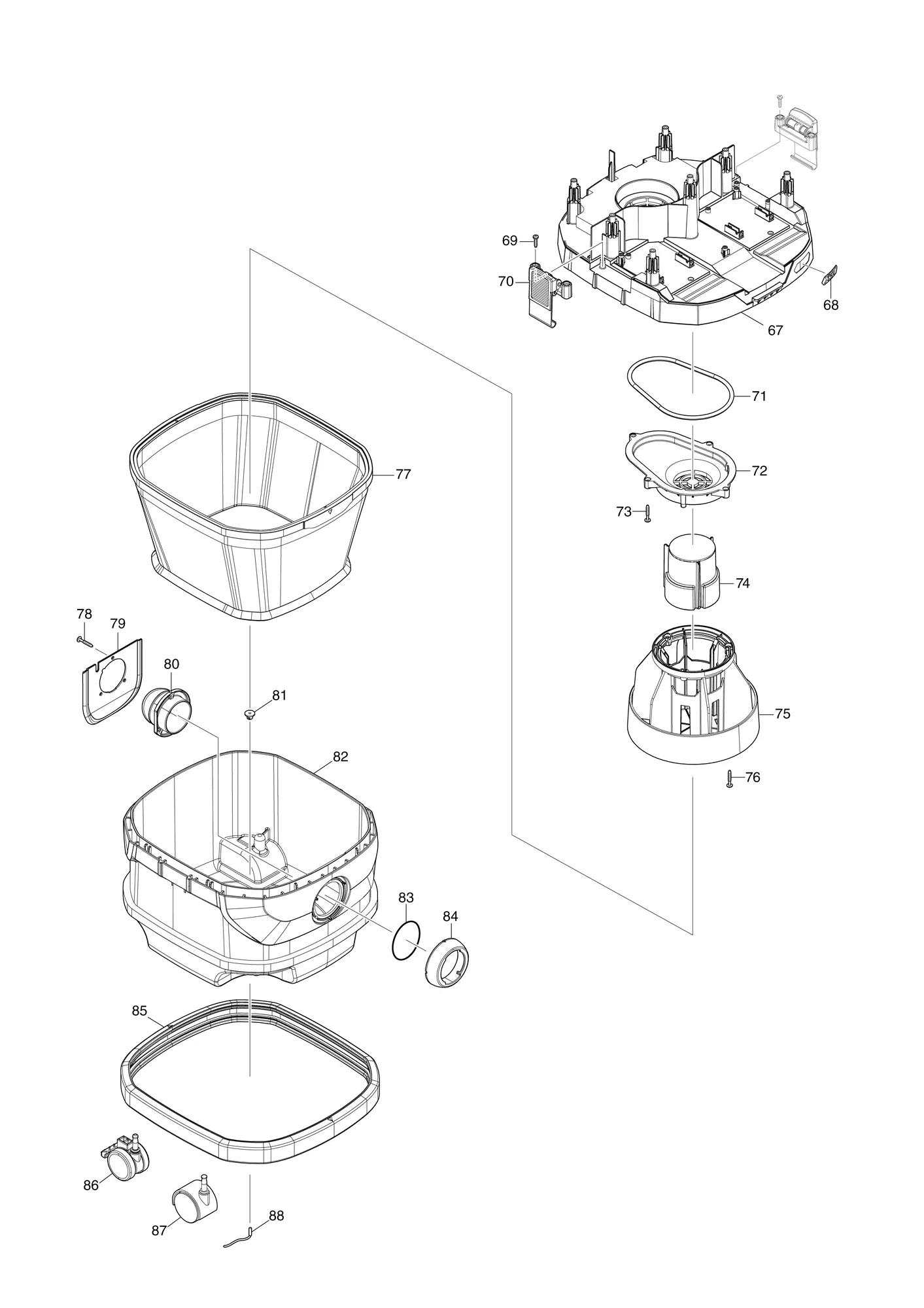

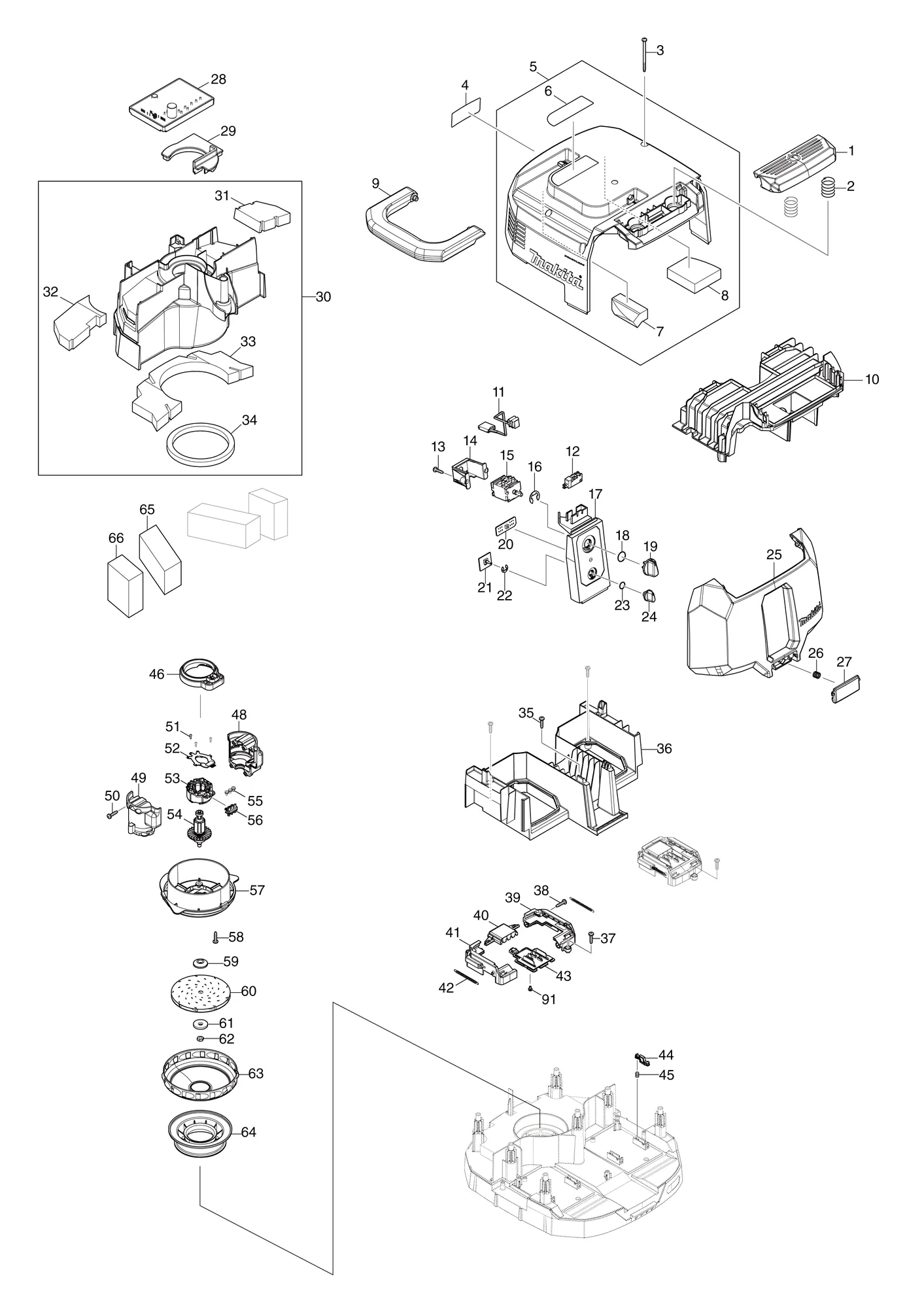

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 413B26-9 | Nút công tắcSWITCH BUTTON | 1 | ||
| 2 | 234273-5 | Lò xo nén 20COMPRESSION SPRING 20 | 2 | ||
| 3 | 266340-8 | Vít tự ren 4X65TAPPING SCREW 4X65 | 7 | ||
| 4 | 8112J1-3 | Nhãn máy VC001GLVC001GL NAME PLATE | 1 | ||
| 5 | 141F78-1 | Nắp chụp (nguyên bộ)COWLING COMPLETE | 1 | Gồm các mục 6-8 | |
| 6 | 813A18-6 | Nhãn cảnh báoCAUTION LABEL | 1 | ||
| 7 | 422796-7 | Bộ giảm chấn trên ATOP DAMPER A | 1 | ||
| 8 | 422797-5 | Bộ giảm chấn trên BTOP DAMPER B | 1 | ||
| 9 | 413B27-7 | Tay cầm phụGRIP | 1 | ||
| 10 | 413B33-2 | Vỏ trênUPPER HOUSING | 1 | ||
| 11 | 638A20-6 | Cụm dây dẫnLEAD UNIT | 1 | ||
| 12 | 651910-0 | Công tắc D2VW-01-3HSSWITCH D2VW-01-3HS | 1 | ||
| 13 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 14 | 451343-7 | Giá giữ công tắcSWITCH HOLDER | 1 | ||
| 15 | 650013-7 | Công tắc 1703.4002SWITCH 1703.4002 | 1 | ||
| 16 | 961062-2 | Vòng chặn E-12STOP RING E-12 | 1 | ||
| 17 | 141F75-7 | Đế công tắc (nguyên bộ)SWITCH BASE COMPLETE | 1 | ||
| ↳ C10 | 8040N1-6 | Nhãn chỉ báoINDICATION LABEL | 1 | ||
| 18 | 213176-6 | Gioăng chữ O 14O RING 14 | 1 | ||
| 19 | 455733-6 | Cần gạt công tắcSWITCH LEVER | 1 | ||
| 20 | 620F40-4 | Mạch chỉ báoINDICATION CIRCUIT | 1 | ||
| 21 | 620D39-7 | Bộ điều khiển phụSUB CONTROLLER | 1 | ||
| 22 | 961013-5 | Vòng chặn E-7STOP RING E-7 | 1 | ||
| 23 | 213054-0 | Gioăng chữ O 9O RING 9 | 1 | ||
| 24 | 451344-5 | Mặt số công tắcSWITCH DIAL | 1 | ||
| 25 | 413B28-5 | Nắp pinBATTERY COVER | 1 | ||
| 26 | 231456-8 | Lò xo nén 7COMPRESSION SPRING 7 | 1 | ||
| 27 | 413B30-8 | Móc treo nắp pinBATTERY COVER HOOK | 1 | ||
| 28 | 620F37-3 | Bộ điều khiểnCONTROLLER | 1 | ||
| 29 | 422795-9 | Nắp cao suRUBBER CAP | 1 | ||
| 30 | 141F84-6 | Bộ tách (nguyên bộ)SEPARATOR COMPLETE | 1 | Gồm các mục 31-34 | |
| 31 | 422802-8 | E giảm chấn đaiBAND DUMPER E | 1 | ||
| 32 | 422801-0 | Giảm chấn đai DBAND DUMPER D | 1 | ||
| 33 | 422799-1 | Giảm chấn đai BBAND DUMPER B | 1 | ||
| 34 | 422804-4 | Phớt ASEAL A | 1 | ||
| 35 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 3 | ||
| 36 | 413B31-6 | Vỏ dướiLOWER HOUSING | 1 | ||
| 37 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 4 | ||
| 38 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 4 | ||
| 39 | 183U06-0 | Bộ hộp cầu đấu dâyTERMINAL CASE SET | 2 | Gồm các mục 41 | |
| 40 | 413B40-5 | Nắp cầu đấu dâyTERMINAL COVER | 2 | ||
| 41 | 183U06-0 | Bộ hộp cầu đấu dâyTERMINAL CASE SET | 2 | Gồm các mục 39 | |
| 42 | 232722-6 | Lò xo căng 4TENSION SPRING 4 | 4 | ||
| 43 | 632T08-2 | Bộ cầu đấu dâyTERMINAL UNIT | 2 | ||
| 44 | 413B41-3 | Cần khóaLOCK LEVER | 4 | ||
| 45 | 232472-3 | Lò xo nén 2COMPRESSION SPRING 2 | 4 | ||
| 46 | 422794-1 | Vòng cao suRUBBER RING | 1 | ||
| 48 | 183U05-2 | Bộ vỏ động cơMOTOR HOUSING SET | 1 | Gồm các mục 49 | |
| 49 | 183U05-2 | Bộ vỏ động cơMOTOR HOUSING SET | 1 | Gồm các mục 48 | |
| 50 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 4 | ||
| 51 | 266490-9 | Vít tự ren PT2X6TAPPING SCREW PT 2X6 | 3 | ||
| 52 | 620F39-9 | Bộ điều khiển BCONTROLLER B | 1 | ||
| 53 | 629A83-3 | Stator | 1 | ||
| 54 | 619704-9 | Rotor | 1 | ||
| 55 | 652069-6 | Vít đầu phẳng M3X6FLAT HEAD SCREW M3X6 | 3 | ||
| 56 | 632S88-2 | Cụm dây dẫnLEAD UNIT | 1 | ||
| 57 | 413B45-5 | Đế quạtFAN BASE | 1 | ||
| 58 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 3 | ||
| 59 | 313062-2 | Mặt bíchFLANGE | 1 | ||
| 60 | 240178-9 | Cánh quạt 104FAN 104 | 1 | ||
| 61 | 253752-4 | Long đen phẳng 8FLAT WASHER 8 | 1 | ||
| 62 | 252268-6 | Đai ốc lục giác M6HEX. NUT M6 | 1 | ||
| 63 | 347171-5 | Nắp quạtFAN COVER | 1 | ||
| 64 | 422793-3 | Vòng đỡSUPPORT RING | 1 | ||
| 65 | 422803-6 | Lọc khối sau AREAR BLOCK FILTER A | 2 | ||
| 66 | 422819-1 | Lọc khối sau BREAR BLOCK FILTER B | 2 | ||
| 67 | 141F83-8 | Nắp bình chứa (nguyên bộ)TANK COVER COMPLETE | 1 | ||
| ↳ C10 | 422798-3 | Giảm chấn đai ABAND DUMPER A | 1 | ||
| 68 | 8030S0-0 | Nhãn logo (XGT)XGT LOGO LABEL | 1 | ||
| 69 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 4 | ||
| 70 | 162A10-2 | Móc treo (nguyên bộ)HOOK COMPLETE | 2 | ||
| 71 | 422805-2 | Vòng phớtSEAL RING | 1 | ||
| 72 | 413B22-7 | Nắp bình chứa dướiLOWER TANK COVER | 1 | ||
| 73 | 266374-1 | Vít tự ren 4X25TAPPING SCREW 4X25 | 4 | ||
| 74 | 144627-7 | Phao (nguyên bộ)FLOAT COMPLETE | 1 | ||
| 75 | 457845-1 | Lồng phaoFLOAT CAGE | 1 | ||
| 76 | 266374-1 | Vít tự ren 4X25TAPPING SCREW 4X25 | 3 | ||
| 77 | 144625-1 | Lọc vải (nguyên bộ)CLOTH FILTER COMPLETE | 1 | ||
| 78 | 266374-1 | Vít tự ren 4X25TAPPING SCREW 4X25 | 3 | ||
| 79 | 457853-2 | Tấm giữHOLDER PLATE | 1 | ||
| 80 | 457852-4 | Giá giữHOLDER | 1 | ||
| 81 | 421468-1 | Phớt dây điệnCORD SEAL | 1 | ||
| 82 | 457854-0 | Bình chứaTANK | 1 | ||
| 83 | 213655-4 | Gioăng chữ O 56O RING 56 | 1 | ||
| 84 | 457851-6 | Cửa vàoINLET | 1 | ||
| 85 | 422176-7 | Đệm va đậpBUMPER | 1 | ||
| 86 | 168535-8 | Bánh xe 50CASTER 50 | 2 | ||
| 87 | 168434-4 | Bánh xe 50CASTER 50 | 2 | ||
| 88 | 649150-2 | Dây cắt nối đất 120EARTH LINE 120 | 1 | ||
| 91 | 652031-1 | Vít đầu tròn M3X6PAN HEAD SCREW M3X6 | 4 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | 191G86-8 | Bộ cụm đầu phunNOZZLE ASSEMBLY SET | 1 | ||
| A02 | 140G19-0 | Ống thụt thò (nguyên bộ)TELESCOPIC PIPE COMPLETE | 1 | ||
| A03 | 140G26-3 | Ống cong (nguyên bộ)BENT PIPE COMPLETE | 1 | ||
| A04 | 199493-7 | Bộ ống mềm 32-1.7 (nguyên bộ)HOSE COMPLETE 32-1.7 SET | 1 | ||
| A05 | 195432-5 | Bộ túi PE (650X650)POLY BAG SET(650X650) | 1 | ||
| A06 | 413B37-4 | Móc treo đa năngMULTI HOOK | 1 | ||
| A07 | 451350-0 | ChặnSTOPPER | 1 | ||
| A08 | 198919-6 | Bộ đầu hút khe cửa dài 28 (trắng)LONG SASH NOZZLE SET 28 WHI | 1 | ||
| A09 | 911133-5 | Vít đầu tròn M4X18PAN HEAD SCREW M4X18 | 1 | ||
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
