Sơ đồ chi tiết máy & phụ tùng Makita VC006GM
Máy làm sạch chân không dùng pin · 164 mã phụ tùng · Áp dụng: VC006GMZ
Tài liệu: Makita Việt Nam · bản 2023/03 · Xem bản gốc (PDF)

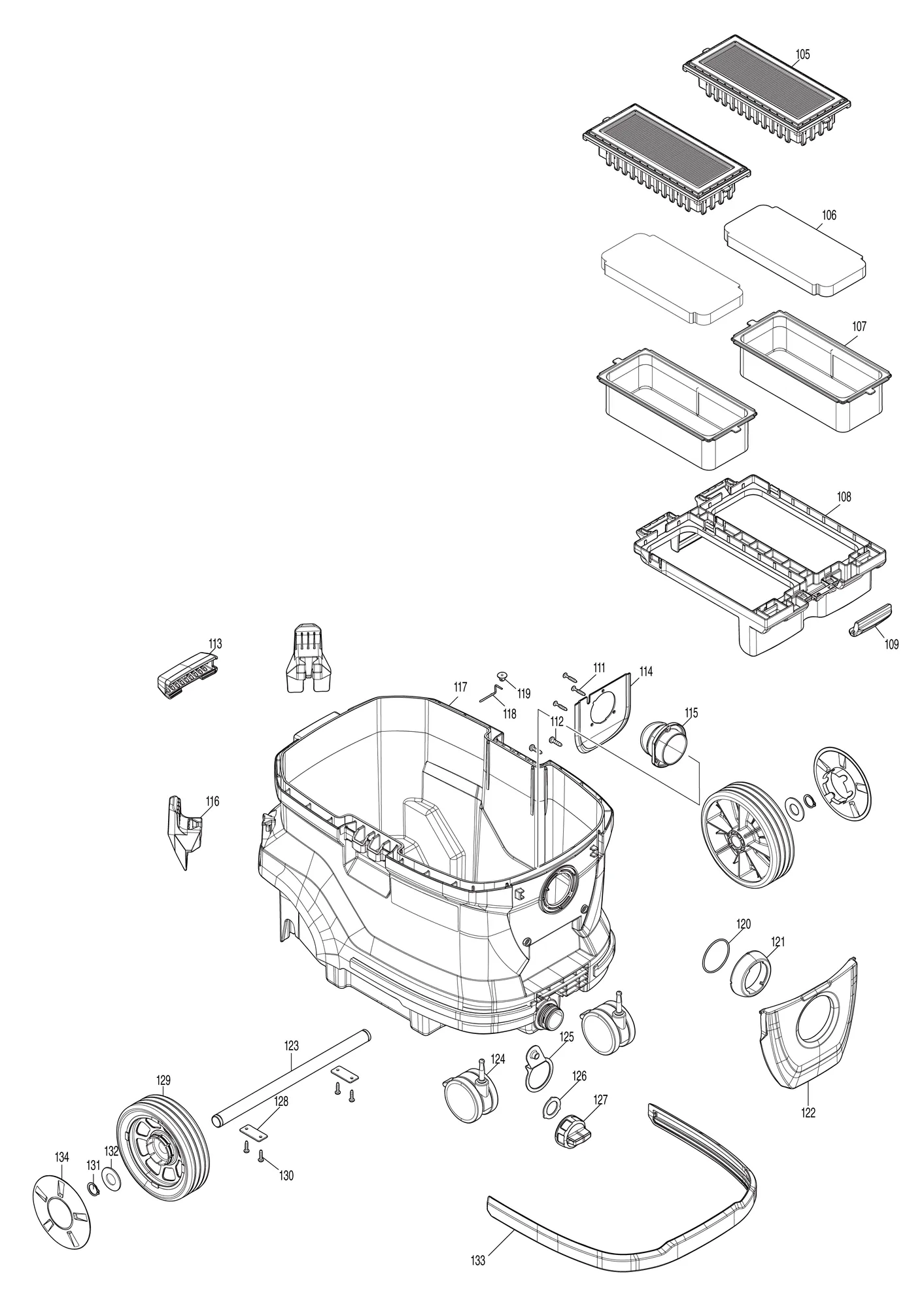

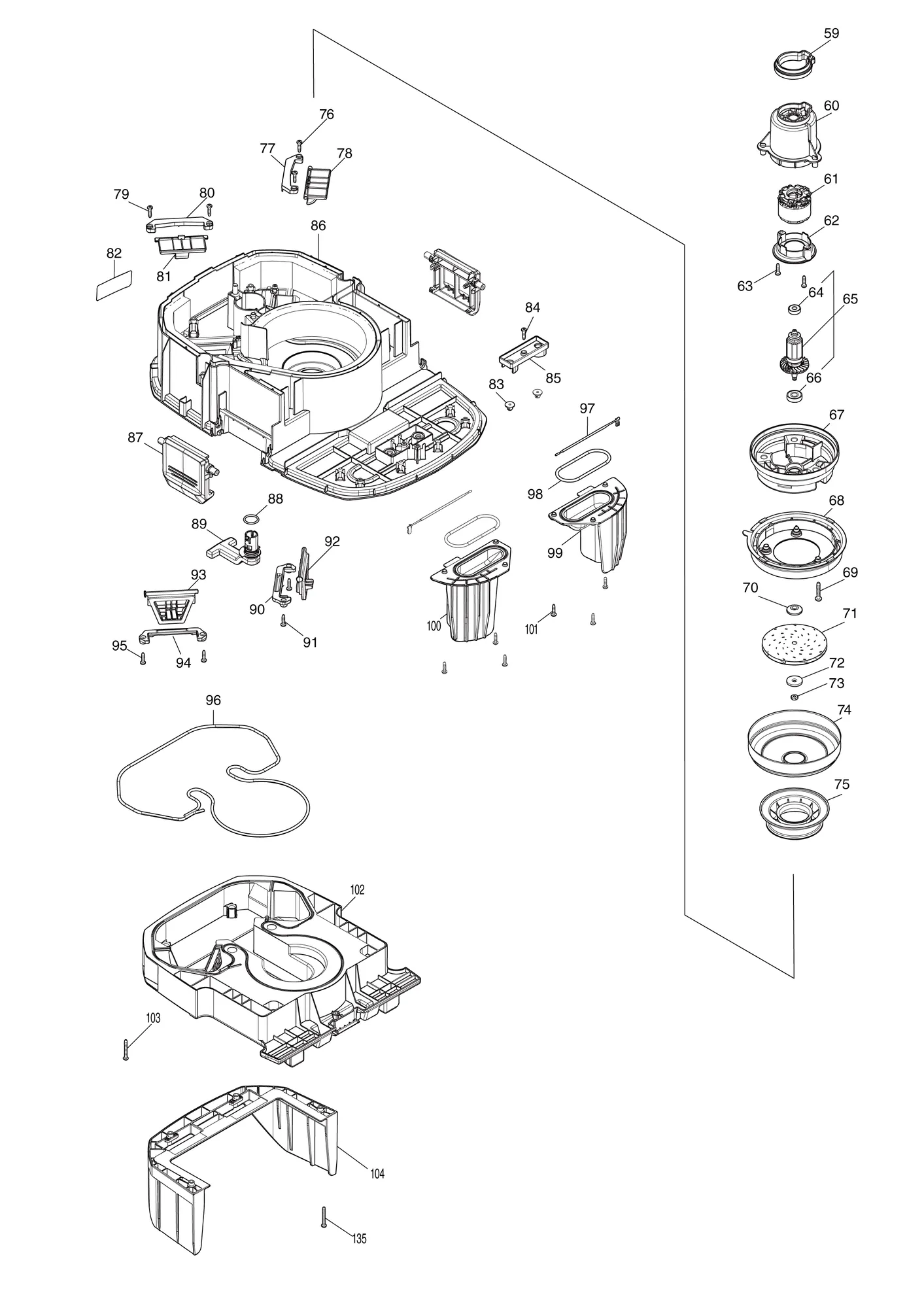

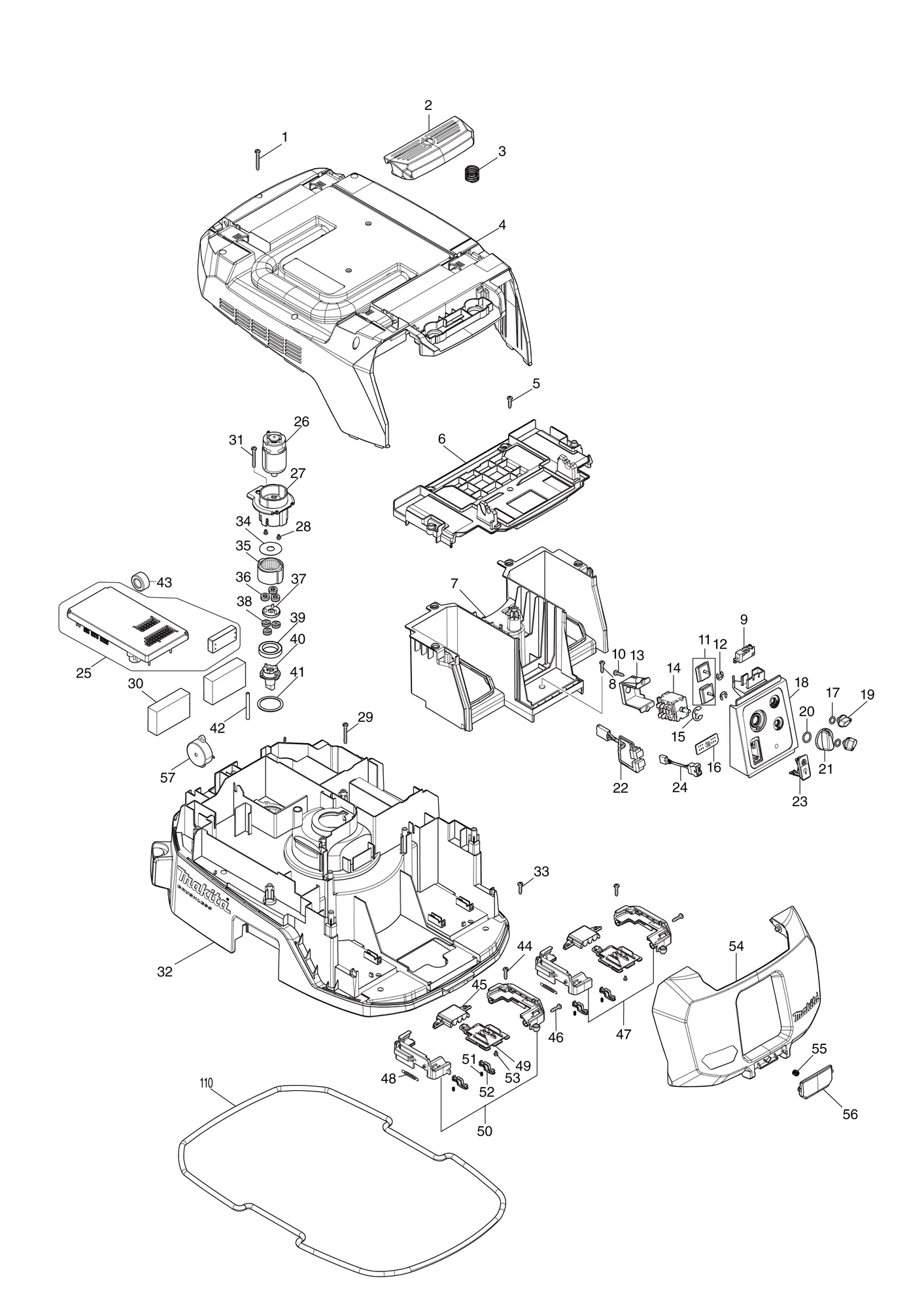

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 266351-3 | Vít tự ren 4X35TAPPING SCREW 4X35 | 9 | ||
| 2 | 413B26-9 | Nút công tắcSWITCH BUTTON | 1 | ||
| 3 | 234273-5 | Lò xo nén 20COMPRESSION SPRING 20 | 2 | ||
| 4 | 141L64-8 | Nắp chụp (nguyên bộ)COWLING COMPLETE | 1 | ||
| ↳ C10 | 8059E1-0 | Nhãn cảnh báoCAUTION LABEL | 1 | ||
| ↳ C20 | 413K73-4 | Tay cầm phụGRIP | 1 | ||
| ↳ C30 | 413K74-2 | Chốt càiLATCH | 4 | ||
| 5 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 1 | ||
| 6 | 413K69-5 | Vỏ trênUPPER HOUSING | 1 | ||
| 7 | 413K68-7 | Vỏ dướiLOWER HOUSING | 1 | ||
| 8 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 1 | ||
| 9 | 651910-0 | Công tắc D2VW-01-3HSSWITCH D2VW-01-3HS | 1 | ||
| 10 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 11 | 620H02-4 | Mạch mặt sốDIAL CIRCUIT | 1 | ||
| 12 | 961013-5 | Vòng chặn E-7STOP RING E-7 | 2 | ||
| 13 | 451343-7 | Giá giữ công tắcSWITCH HOLDER | 1 | ||
| 14 | 650014-5 | Công tắc 1703.4803SWITCH 1703.4803 | 1 | ||
| 15 | 961062-2 | Vòng chặn E-12STOP RING E-12 | 1 | ||
| 16 | 620F40-4 | Mạch chỉ báoINDICATION CIRCUIT | 1 | ||
| 17 | 213054-0 | Gioăng chữ O 9O RING 9 | 2 | ||
| 18 | 141L60-6 | Đế công tắc A (nguyên bộ)SWITCH BASE A COMPLETE | 1 | ||
| ↳ C10 | 8056M2-6 | Nhãn chỉ báoINDICATION LABEL | 1 | ||
| 19 | 451344-5 | Mặt số công tắcSWITCH DIAL | 2 | ||
| 20 | 213176-6 | Gioăng chữ O 14O RING 14 | 1 | ||
| 21 | 451342-9 | Cần gạt công tắcSWITCH LEVER | 1 | ||
| 22 | 638A19-1 | Cụm dây dẫnLEAD UNIT | 1 | ||
| 23 | 141L63-0 | Nắp (nguyên bộ)CAP COMPLETE | 1 | ||
| 24 | 632L47-4 | Bộ đầu nốiCONNECTOR UNIT | 1 | ||
| 25 | 620G99-7 | Bộ điều khiểnCONTROLLER | 1 | ||
| 26 | 629B77-4 | Động cơ DCDC MOTOR | 1 | ||
| 27 | 454207-4 | Vỏ hộp sốGEAR CASE | 1 | ||
| 28 | 911003-8 | Vít đầu tròn M3X6PAN HEAD SCREW M3X6 | 2 | ||
| 29 | 266351-3 | Vít tự ren 4X35TAPPING SCREW 4X35 | 6 | ||
| 30 | 422929-4 | Lọc khối sauREAR BLOCK FILTER | 2 | ||
| 31 | 266351-3 | Vít tự ren 4X35TAPPING SCREW 4X35 | 2 | ||
| 32 | 141L58-3 | Bộ tách (nguyên bộ)SEPARATOR COMPLETE | 1 | ||
| 33 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 34 | 267067-3 | Long đen phẳng 12FLAT WASHER 12 | 1 | ||
| 35 | 226285-2 | Bánh răng trong 42INTERNAL GEAR 42 | 1 | ||
| 36 | 226283-6 | Bánh răng thẳng 15SPUR GEAR 15 | 3 | ||
| 37 | 153228-0 | Bánh răng thẳng 9 (nguyên bộ)SPUR GEAR 9 COMPLETE | 1 | ||
| 38 | 226284-4 | Bánh răng thẳng 15SPUR GEAR 15 | 3 | ||
| 39 | 211375-4 | Vòng bi 6805LLBBALL BEARING 6805LLB | 1 | ||
| 40 | 135554-9 | Cụm trục chínhSPINDLE ASSEMBLY | 1 | ||
| 41 | 267464-3 | Long đen phẳng 34FLAT WASHER 34 | 1 | ||
| 42 | 684990-1 | Ống nhựa vinylVINYL TUBE | 1 | ||
| 44 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 4 | ||
| 45 | 413B40-5 | Nắp cầu đấu dâyTERMINAL COVER | 2 | ||
| 46 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 4 | ||
| 47 | 183U06-0 | Bộ hộp cầu đấu dâyTERMINAL CASE SET | 1 | ||
| 48 | 232722-6 | Lò xo căng 4TENSION SPRING 4 | 4 | ||
| 49 | 632T08-2 | Bộ cầu đấu dâyTERMINAL UNIT | 2 | ||
| 50 | 183W98-1 | Bộ hộp cầu đấu dâyTERMINAL CASE SET | 1 | ||
| 51 | 232472-3 | Lò xo nén 2COMPRESSION SPRING 2 | 4 | ||
| 52 | 413B41-3 | Cần khóaLOCK LEVER | 4 | ||
| 53 | 652031-1 | Vít đầu tròn M3X6PAN HEAD SCREW M3X6 | 4 | ||
| 54 | 183X55-5 | Bộ nắp pinBATTERY COVER SET | 1 | ||
| ↳ C10 | 8059D9-7 | Nhãn logo (XGT)XGT LOGO LABEL | 1 | ||
| 55 | 231456-8 | Lò xo nén 7COMPRESSION SPRING 7 | 1 | ||
| 56 | 413K71-8 | Móc treo nắp pinBATTERY COVER HOOK | 1 | ||
| 57 | 620J90-3 | Mạch còi báoBUZZER CIRCUIT | 1 | ||
| 59 | 422926-0 | Vòng cao suRUBBER RING | 1 | ||
| 60 | 413K59-8 | Vỏ động cơMOTOR HOUSING | 1 | ||
| 61 | 629B75-8 | Stator | 1 | ||
| 62 | 413K60-3 | Tấm chắnBAFFLE PLATE | 1 | ||
| 63 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 64 | 210022-4 | Vòng bi 626DDWBALL BEARING 626DDW | 1 | ||
| 65 | 519777-1 | Cụm rotorROTOR ASS'Y | 1 | Gồm các mục 64,66 | |
| 66 | 211491-2 | Vòng bi 609DDWBALL BEARING 609DDW | 1 | ||
| 67 | 413K61-1 | ĐếBASE | 1 | ||
| 68 | 413K62-9 | Đế quạtFAN BASE | 1 | ||
| 69 | 266173-1 | Vít tự ren 5X30TAPPING SCREW 5X30 | 3 | ||
| 70 | 313062-2 | Mặt bíchFLANGE | 1 | ||
| 71 | 240178-9 | Cánh quạt 104FAN 104 | 1 | ||
| 72 | 253752-4 | Long đen phẳng 8FLAT WASHER 8 | 1 | ||
| 73 | 252268-6 | Đai ốc lục giác M6HEX. NUT M6 | 1 | ||
| 74 | 347A40-6 | Nắp quạtFAN COVER | 1 | ||
| 75 | 422793-3 | Vòng đỡSUPPORT RING | 1 | ||
| 76 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 77 | 413K91-2 | Giá giữ van ngoàiOUTER VALVE HOLDER | 1 | ||
| 78 | 141L70-3 | Van ngoài (nguyên bộ)OUTER VALVE COMPLETE | 1 | ||
| 79 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 80 | 413K91-2 | Giá giữ van ngoàiOUTER VALVE HOLDER | 1 | ||
| 81 | 141L70-3 | Van ngoài (nguyên bộ)OUTER VALVE COMPLETE | 1 | ||
| 82 | 8581G7-3 | Nhãn máy VC006GMVC006GM NAME PLATE | 1 | ||
| 83 | 421468-1 | Phớt dây điệnCORD SEAL | 2 | ||
| 84 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 1 | ||
| 85 | 413K94-6 | Chặn phớtSEAL STOPPER | 1 | ||
| 86 | 141L68-0 | Nắp bình chứa (nguyên bộ)TANK COVER COMPLETE | 1 | ||
| 87 | 413K83-1 | Móc treoHOOK | 2 | ||
| 88 | 213304-3 | Gioăng chữ O 20O RING 20 | 1 | ||
| 89 | 413K93-8 | Cam | 1 | ||
| 90 | 413K92-0 | Giá giữ van trongINNER VALVE HOLDER | 1 | ||
| 91 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 92 | 141L71-1 | Van trong (nguyên bộ)INNER VALVE COMPLETE | 1 | ||
| 93 | 141L71-1 | Van trong (nguyên bộ)INNER VALVE COMPLETE | 1 | ||
| 94 | 413K92-0 | Giá giữ van trongINNER VALVE HOLDER | 1 | ||
| 95 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 96 | 422944-8 | Vòng phớt ASEAL RING A | 1 | ||
| 97 | 638A41-8 | Cụm dây dẫnLEAD UNIT | 2 | ||
| 98 | 422932-5 | Vòng phớt BSEAL RING B | 2 | ||
| 99 | 413K75-0 | Trái chân đứng trướcFRONT STAND L | 1 | ||
| 100 | 413K76-8 | Phải chân đứng trướcFRONT STAND R | 1 | ||
| 101 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 6 | ||
| 102 | 413K84-9 | Nắp trongINNER COVER | 1 | ||
| 103 | 266351-3 | Vít tự ren 4X35TAPPING SCREW 4X35 | 4 | ||
| 104 | 413K85-7 | Chân đứng sauREAR STAND | 1 | ||
| 105 | 1911B6-0 | Bộ lọc bột MPOWDER FILTER M SET | 2 | ||
| 106 | 1911B4-4 | Bộ giảm chấnDAMPER SET | 2 | ||
| 107 | 1911B5-2 | Bộ lọc trướcPRE FILTER SET | 2 | ||
| 108 | 413K86-5 | Tấm trênTOP PLATE | 1 | ||
| 109 | 127480-6 | Cụm chốt càiLATCH ASSEMBLY | 1 | ||
| 110 | 422943-0 | Vòng phớt CSEAL RING C | 1 | ||
| 111 | 266374-1 | Vít tự ren 4X25TAPPING SCREW 4X25 | 3 | ||
| 112 | 266420-0 | Vít tự ren 5X20TAPPING SCREW 5X20 | 2 | ||
| 113 | 422934-1 | Đệm va đập BBUMPER B | 1 | ||
| 114 | 457853-2 | Tấm giữHOLDER PLATE | 1 | ||
| 115 | 457852-4 | Giá giữHOLDER | 1 | ||
| 116 | 413K78-4 | Móc treo ống mềmHOSE HOOK | 2 | ||
| 117 | 413K77-6 | Bình chứaTANK | 1 | ||
| 118 | 649150-2 | Dây cắt nối đất 120EARTH LINE 120 | 1 | ||
| 119 | 421468-1 | Phớt dây điệnCORD SEAL | 1 | ||
| 120 | 213655-4 | Gioăng chữ O 56O RING 56 | 1 | ||
| 121 | 457851-6 | Cửa vàoINLET | 1 | ||
| 122 | 413K81-5 | Nắp cửa vàoINLET COVER | 1 | ||
| 123 | 327A50-9 | Ống khớp nối 20-343JOINT PIPE 20-343 | 1 | ||
| 124 | 168547-1 | Bánh xe 75CASTER 75 | 2 | ||
| 125 | 457862-1 | Dây đai xảDRAIN BELT | 1 | ||
| 126 | 422179-1 | PhớtSEAL | 1 | ||
| 127 | 457861-3 | Nắp xảDRAIN CAP | 1 | ||
| 128 | 347A42-2 | TấmPLATE | 2 | ||
| 129 | 413K79-2 | Bánh xe 170CASTER 170 | 2 | ||
| 130 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 4 | ||
| 131 | 961060-6 | Phanh S-20RETAINING RING S-20 | 2 | ||
| 132 | 267299-2 | Long đen phẳng 20FLAT WASHER 20 | 2 | ||
| 133 | 422933-3 | Đệm va đập ABUMPER A | 1 | ||
| 134 | 413K80-7 | Nắp bánh xeWHEEL CAP | 2 | ||
| 135 | 266351-3 | Vít tự ren 4X35TAPPING SCREW 4X35 | 4 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | 199455-5 | Bộ cụm đầu phunNOZZLE ASSEMBLY SET | 1 | ||
| A02 | 195433-3 | Bộ ống mềm 28-3.5 (nguyên bộ)HOSE COMPLETE 28-3.5 SET | 1 | ||
| Phụ tùng | |||||
| ↳ C10 | 417191-4 | Khóa khớp nối ốngCUFF LOCK | 1 | ||
| ↳ C20 | 417586-1 | ChặnSTOPPER | 1 | ||
| ↳ C30 | 417662-1 | Ống lótSLEEVE | 1 | ||
| ↳ C40 | 417766-9 | Khớp nối ống trước 38FRONT CUFF 38 | 1 | ||
| ↳ C50 | 417765-1 | Khớp nối ống trước 22FRONT CUFF 22 | 1 | ||
| ↳ C60 | 424379-9 | Khớp nối ống trước 24FRONT CUFF 24 | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A03 | 195434-1 | Bộ ống mềm 38-2.5 (nguyên bộ)HOSE COMPLETE 38-2.5 SET | 1 | ||
| Phụ tùng | |||||
| ↳ C10 | 417191-4 | Khóa khớp nối ốngCUFF LOCK | 1 | ||
| ↳ C20 | 417306-3 | Ống lótSLEEVE | 2 | ||
| ↳ C30 | 417307-1 | Khớp nối ống trướcFRONT CUFF | 1 | ||
| ↳ C40 | 417586-1 | ChặnSTOPPER | 2 | ||
| Phụ kiện kèm theo máy | |||||
| A04 | 1910Y4-9 | Bộ túi lọcFILTER BAG SET | 1 | ||
| A05 | 192563-1 | Bộ ống thẳng 565-38STRAIGHT PIPE SET 565-38 | 1 | ||
| A06 | 192562-3 | Ống congBENDING PIPE | 1 | ||
| A07 | 410306-2 | Đầu phun gócCORNER NOZZLE | 1 | ||
| A08 | 195547-8 | Bộ khớp nối ống trước 22FRONT CUFF 22 SET | 1 | ||
| A09 | 195546-0 | Bộ khớp nối ống trước 24FRONT CUFF 24 SET | 1 | ||
| A10 | 422A02-6 | NắpCAP | 1 | ||
| A11 | 451350-0 | ChặnSTOPPER | 1 | ||
| A12 | 911138-5 | Vít đầu tròn kèm long đen M4X20P.H.SCREW M4X20 WITH WR | 1 | ||
| Phụ kiện mua thêm | |||||
| F08 | 1910N0-0 | Lọc cho bộ nướcFILTER FOR WATER SET | 1 | ||
| Phụ kiện kèm theo máy | |||||
| G09 | 1912G4-5 | Bộ ống thụt thò (nguyên bộ)TELESCOPIC PIPE COMPLETE SET | 1 | ||
| G10 | 1912G5-3 | Bộ ống cong (nguyên bộ)BENT PIPE COMPLETE SET | 1 | ||
| G11 | 413R35-4 | ChặnSTOPPER | 1 | ||
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
