Sơ đồ chi tiết máy & phụ tùng Makita VC012G
Máy làm sạch chân không ba lô DC · 93 mã phụ tùng · Áp dụng: VC012GZ
Tài liệu: Makita Việt Nam · bản 2025/02 · Xem bản gốc (PDF)

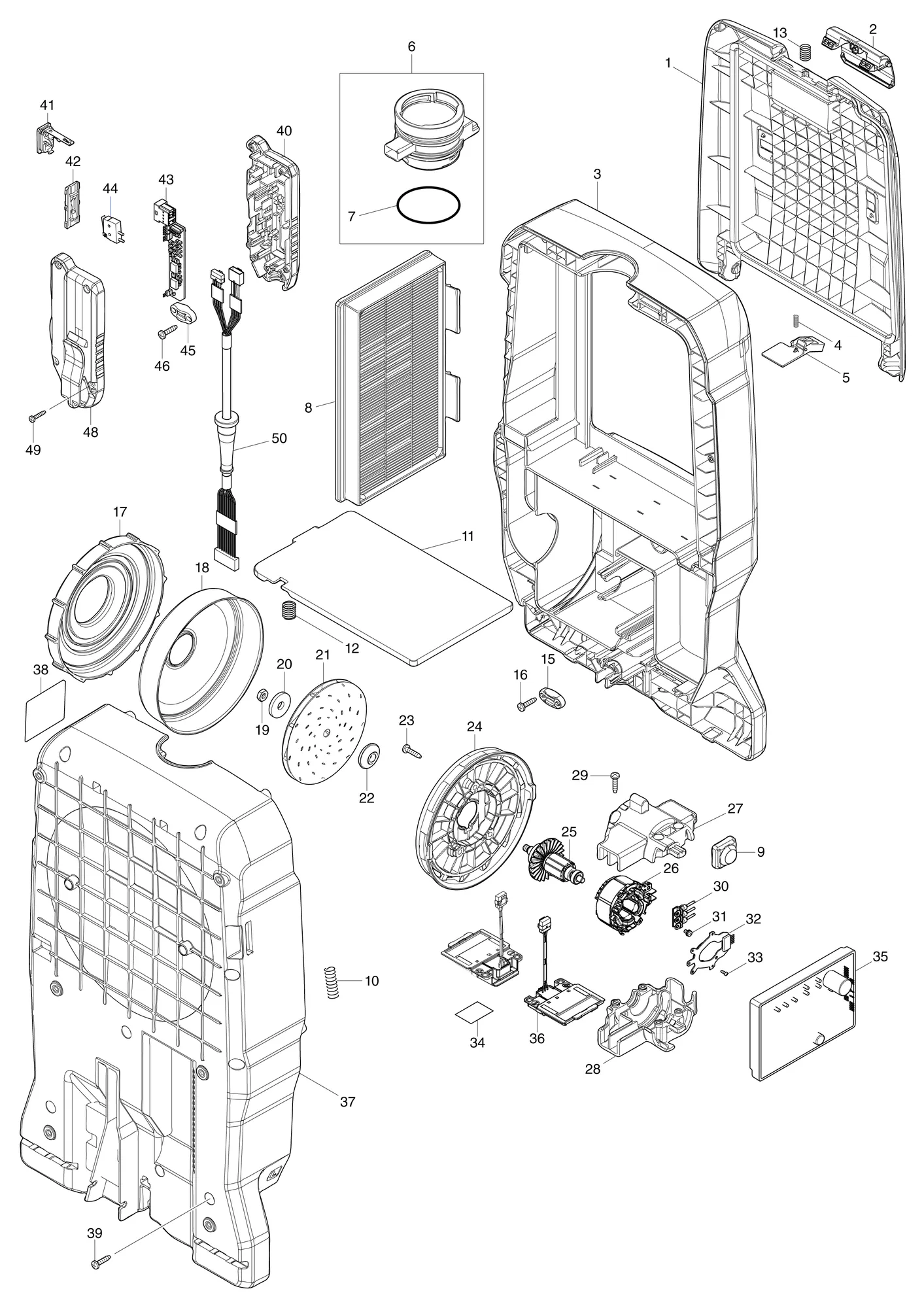

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 141S82-8 | Nắp hộp chứa bụi (nguyên bộ)DUST BOX COVER COMPLETE | 1 | ||
| ↳ C10 | 422A82-2 | Phớt ASEAL A | 1 | ||
| 2 | 413E53-4 | Móc treoHOOK | 1 | ||
| 3 | 137052-9 | Cụm vỏ trênUPPER HOUSING ASSEMBLY | 1 | ||
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| ↳ C20 | 422A76-7 | Lọc khối sauREAR BLOCK FILTER | 1 | ||
| 4 | 232389-0 | Lò xo nén 5COMPRESSION SPRING 5 | 1 | ||
| 5 | 412268-0 | Tấm chặnSTOPPER PLATE | 1 | ||
| 6 | 135771-1 | Cụm cửa vàoINLET ASS'Y | 1 | Gồm các mục 7 | |
| 7 | 213655-4 | Gioăng chữ O 56O RING 56 | 1 | ||
| 8 | 191D12-9 | Bộ H lọc chínhMAIN FILTER H SET | 1 | ||
| 9 | 422A84-8 | Đỡ ASUPPORT A | 1 | ||
| 10 | 231297-2 | Lò xo nén 9COMPRESSION SPRING 9 | 1 | ||
| 11 | 459913-6 | TấmPLATE | 1 | ||
| 12 | 234141-2 | Lò xo nén 12COMPRESSION SPRING 12 | 2 | ||
| 13 | 234391-9 | Lò xo nén 8COMPRESSION SPRING 8 | 1 | ||
| 15 | 687124-5 | Kẹp giữ dây nguồnSTRAIN RELIEF | 1 | ||
| 16 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 17 | 422A83-0 | Vòng đỡSUPPORT RING | 1 | ||
| 18 | 347B87-6 | Nắp quạtFAN COVER | 1 | ||
| 19 | 252268-6 | Đai ốc lục giác M6HEX. NUT M6 | 1 | ||
| 20 | 253752-4 | Long đen phẳng 8FLAT WASHER 8 | 1 | ||
| 21 | 240178-9 | Cánh quạt 104FAN 104 | 1 | ||
| 22 | 313062-2 | Mặt bíchFLANGE | 1 | ||
| 23 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 3 | ||
| 24 | 413U78-4 | Đế quạtFAN BASE | 1 | ||
| 25 | 619835-4 | Rotor | 1 | ||
| 26 | 629C56-8 | Stator | 1 | ||
| 27 | 1830C1-5 | Bộ vỏ động cơMOTOR HOUSING SET | 1 | Gồm các mục 28 | |
| 28 | 1830C1-5 | Bộ vỏ động cơMOTOR HOUSING SET | 1 | Gồm các mục 27 | |
| 29 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 4 | ||
| 30 | 638A29-8 | Cụm dây dẫnLEAD UNIT | 1 | ||
| 31 | 652069-6 | Vít đầu phẳng M3X6FLAT HEAD SCREW M3X6 | 3 | ||
| 32 | 620F39-9 | Bộ điều khiển BCONTROLLER B | 1 | ||
| 33 | 266490-9 | Vít tự ren PT2X6TAPPING SCREW PT 2X6 | 3 | ||
| 34 | 8143B4-6 | Nhãn số seri VC012GVC012G SERIAL NO. LABEL | 1 | ||
| 35 | 620M50-3 | Bộ điều khiểnCONTROLLER | 1 | ||
| 36 | 632P49-4 | Bộ cầu đấu dâyTERMINAL UNIT | 2 | ||
| 37 | 137053-7 | Cụm vỏ dướiLOWER HOUSING ASSEMBLY | 1 | ||
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| ↳ C20 | 422A76-7 | Lọc khối sauREAR BLOCK FILTER | 1 | ||
| 38 | 8143B3-8 | Nhãn máy VC012GVC012G NAME PLATE | 1 | ||
| 39 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 11 | ||
| 40 | 1830D1-2 | Bộ hộp công tắcSWITCH CASE SET | 1 | Gồm các mục 48 | |
| ↳ C10 | 8071N9-5 | Nhãn A công tắcSWITCH LABELA | 1 | ||
| ↳ C20 | 818F56-3 | Nhãn B công tắcSWITCH LABELB | 1 | ||
| 41 | 140G18-2 | Nắp (nguyên bộ)CAP COMPLETE | 1 | ||
| ↳ C10 | 213A05-9 | Gioăng chữ O 16O-RING16 | 1 | ||
| ↳ C20 | 818F57-1 | Nhãn nắpCAP LABEL | 1 | ||
| 42 | 458714-9 | Cần gạt công tắcSWITCH LEVER | 1 | ||
| 43 | 620M48-0 | Mạch công tắcSWITCH CIRCUIT | 1 | ||
| 44 | 632E26-0 | Bộ công tắcSWITCH UNIT | 1 | ||
| 45 | 687124-5 | Kẹp giữ dây nguồnSTRAIN RELIEF | 1 | ||
| 46 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 48 | 1830D1-2 | Bộ hộp công tắcSWITCH CASE SET | 1 | Gồm các mục 40 | |
| ↳ C10 | 8071N9-5 | Nhãn A công tắcSWITCH LABELA | 1 | ||
| ↳ C20 | 818F56-3 | Nhãn B công tắcSWITCH LABELB | 1 | ||
| 49 | 266130-9 | Vít tự ren đầu dù PT3X16TAPPING SCREW BIND PT 3X16 | 4 | ||
| 50 | 699235-4 | Bộ dây nguồnPOWER SUPPLY CORD UNIT | 1 | ||
| 51 | 162C95-0 | Bó dâyHARNESS | 1 | ||
| 52 | 265008-3 | Vít đầu phẳng và M5+ FLAT HEAD SCREW M5 | 6 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | 191Y84-0 | Bộ túi chứa bụiDUST BAG SET | 1 | ||
| A02 | 152992-0 | Ống mềm 28-1.5 (nguyên bộ)HOSE COMPLETE 28-1.5 | 1 | ||
| A03 | 417765-1 | Khớp nối ống trước 22FRONT CUFF 22 | 1 | ||
| A04 | 424379-9 | Khớp nối ống trước 24FRONT CUFF 24 | 1 | ||
| A06 | 166116-2 | Đai ống mềmHOSE BAND | 1 | ||
| A07 | 191C26-2 | Bộ túi lọcFILTER BAG SET | 1 | ||
| Phụ kiện mua thêm | |||||
| F16 | 191C26-2 | Bộ túi lọcFILTER BAG SET | 1 | ||
| F17 | 191C30-1 | Bộ túi chứa bụiDUST BAG SET | 1 | ||
| F18 | 191D12-9 | Bộ H lọc chínhMAIN FILTER H SET | 1 | ||
| F20 | 191D71-3 | Bộ đầu gắn lốc xoáy (LOCK)CYCLONE ATTACHMENT SET (LOCK) | 1 | ||
| F22 | 191D73-9 | Bộ đầu gắn lốc xoáy (LOCK)CYCLONE ATTACHMENT SET (LOCK) | 1 | ||
| F24 | 191D75-5 | Bộ đầu gắn lốc xoáyCYCLONE ATTACHMENT SET | 1 | ||
| F25 | 191D76-3 | Bộ ống thẳng 340STRAIGHT PIPE SET 340 | 1 | ||
| F26 | 191D77-1 | Bộ ống thẳng 340STRAIGHT PIPE SET 340 | 1 | ||
| F27 | 191D78-9 | Bộ ống thẳng 340STRAIGHT PIPE SET 340 | 1 | ||
| F28 | 191D79-7 | Bộ ống thẳng 320STRAIGHT PIPE SET 320 | 1 | ||
| F29 | 191D80-2 | Bộ ống thẳng 320STRAIGHT PIPE SET 320 | 1 | ||
| F30 | 191D81-0 | Bộ ống thẳng 320STRAIGHT PIPE SET 320 | 1 | ||
| F31 | 191E30-3 | Bộ ống mềm (LOCK)FLEXIBLE HOSE SET(LOCK) | 1 | ||
| F69 | 198868-7 | Bộ ống mềm 28 (WHI)FLEXIBLE HOSE SET28(WHI) | 1 | ||
| F70 | 198873-4 | Bộ chổi than kệ 28 (trắng)SHELF BRUSH SET28 WHI | 1 | ||
| F71 | 198878-4 | Bộ chổi than tròn 28 (trắng)ROUND BRUSH SET 28 WHI | 1 | ||
| F75 | 198919-6 | Bộ đầu hút khe cửa dài 28 (trắng)LONG SASH NOZZLE SET 28 WHI | 1 | ||
| F76 | 198990-0 | Bộ đầu hút khe cửa dài 28 (xanh dương)LONG SASH NOZZLE SET 28 BLU | 1 | ||
| F77 | 198992-6 | Bộ đầu hút khe cửa dài 28 (đen)LONG SASH NOZZLE SET 28 BLK | 1 | ||
| F78 | 199038-1 | Bộ đầu phun đế 28 (trắng)SEAT NOZZLE SET 28 WHI | 1 | ||
| F79 | 199039-9 | Bộ đầu phun đế 28 (đen)SEAT NOZZLE SET 28 BLK | 1 | ||
| F80 | 199041-2 | Bộ đầu phun đế 28 (xanh dương)SEAT NOZZLE SET 28 BLU | 1 | ||
| F82 | 199439-3 | Bộ đầu phun khe 415CREVICE NOZZLE 415 SET | 1 | ||
| F86 | 199491-1 | Bộ đầu gắn lốc xoáyCYCLONE ATTACHMENT SET | 1 | ||
| Phụ kiện kèm theo máy | |||||
| G01 | 1914Y6-9 | Bộ đầu phun chổi than xoayROTARY BRUSH NOZZLE SET | 1 | ||
| G02 | 1914Y7-7 | Bộ đầu phun chổi than xoayROTARY BRUSH NOZZLE SET | 1 | ||
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
